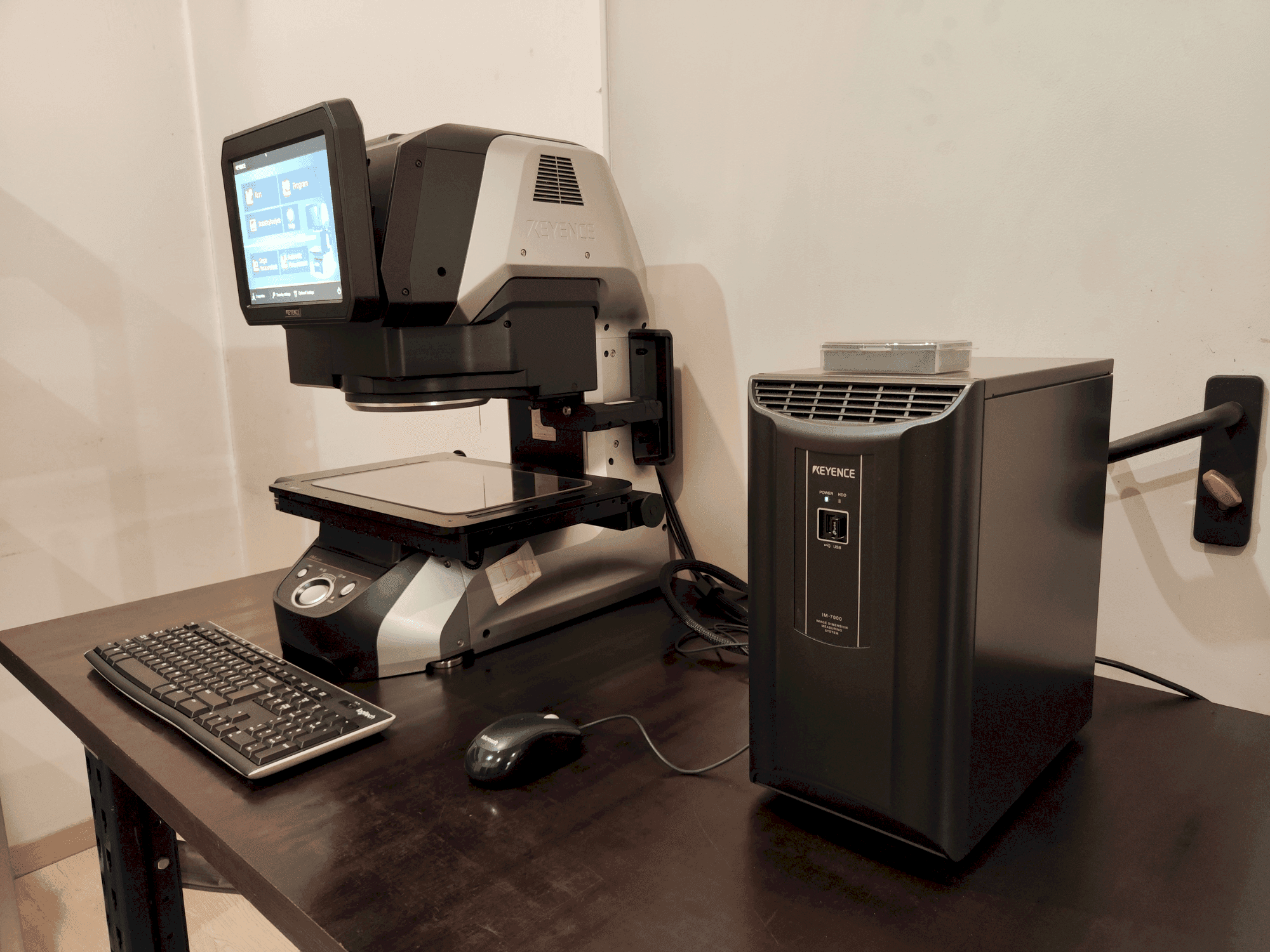

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Kontroller: IM-7000

Pildi vastuvõtuseade: 1" 6,6 megapiksline monokroomne CMOS-kaamera

Ekraan: 10,4" LCD-monitor (XGA 1024×768)

Valguse vastuvõtu objektiiv: Topelt teletsentriline objektiiv

Valgustussüsteem: Teletsentriline läbilaskev, ülemine valgus, neljakandiline mitme nurga valgustamine (mootoriga), pilurõngasvalgustus (mootoriga)

Mõõtmisrežiimid: Laia väljalähedane, kõrge täpsusega

Laia väljaga mõõteala: 300 × 200 mm (R50 neljakandiline nurk)

Suure täpsusega mõõteala: 225 × 125 mm

Minimaalne näidikuühik: 0,1 µm

Mõõtmistäpsus (laialivalguv, ilma lava liikumiseta): ±1 µm

Mõõtmistäpsus (suure täpsusega, ilma lava liikumiseta): ±0,5 µm

Mõõtmistäpsus (laia väljalähedane, koos lava liikumisega): ±2 µm

Mõõtmistäpsus (suure täpsusega, koos lava liikumisega): ±1,5 µm

Seotud mõõtmistäpsus: ±(7 + 0,02L) µm (laialivalgusväli), ±(4 + 0,02L) µm (kõrgtäpsus).

Mõõdetav ala (XY, lava): 90 × 90 mm

Maksimaalne mõõtesügavus: 30 mm

Valgusanduri läbimõõt: 3 mm

Mõõtmisjõud: 0,015 N (valgusandur), 0,3 N (kõrguse mõõtmine).

Kordustäpsus: ±2 µm

Mõõtepiirkond (Z): 0-75 mm

Mõõtmispositsiooni täpsus (XY): ±0,2 mm

Minimaalne näidikuühik (kõrgus): 1 µm

Mõõdetav ala (XY) laialivalguvas režiimis: 145 × 95 mm

Mõõdetav ala (XY) suure täpsusega režiimis: 107,5 × 95 mm

XY staadium: Motoriseeritud, liikumisvahemik 200 × 100 mm, maksimaalne koormus 5 kg.

Z-astme: Motoriseeritud, liikumisvahemik 75 mm

Väline kaugjuhtimissisend: pingevaba sisend (kontakt/kuivjuhtimine)

Väline väljund: PhotoMOS, OK/NG/FAIL/MEAS, nimikoormus 24 VDC, 0,5 A

Liides: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 seeria A (6 porti)

Salvestussalvestus: HDD 500 GB

Ümbritseva keskkonna temperatuur: +10 kuni +35°C

Suhteline õhuniiskus: 20-80% RH (ilma kondensatsioonita)

Saastatuse tase: 2

Ülepingekategooria: II

Toitepinge: 100-240 V, 50/60 Hz

Kaalupää: 31 kg

Kontrolleri kaal: ~8 kg
