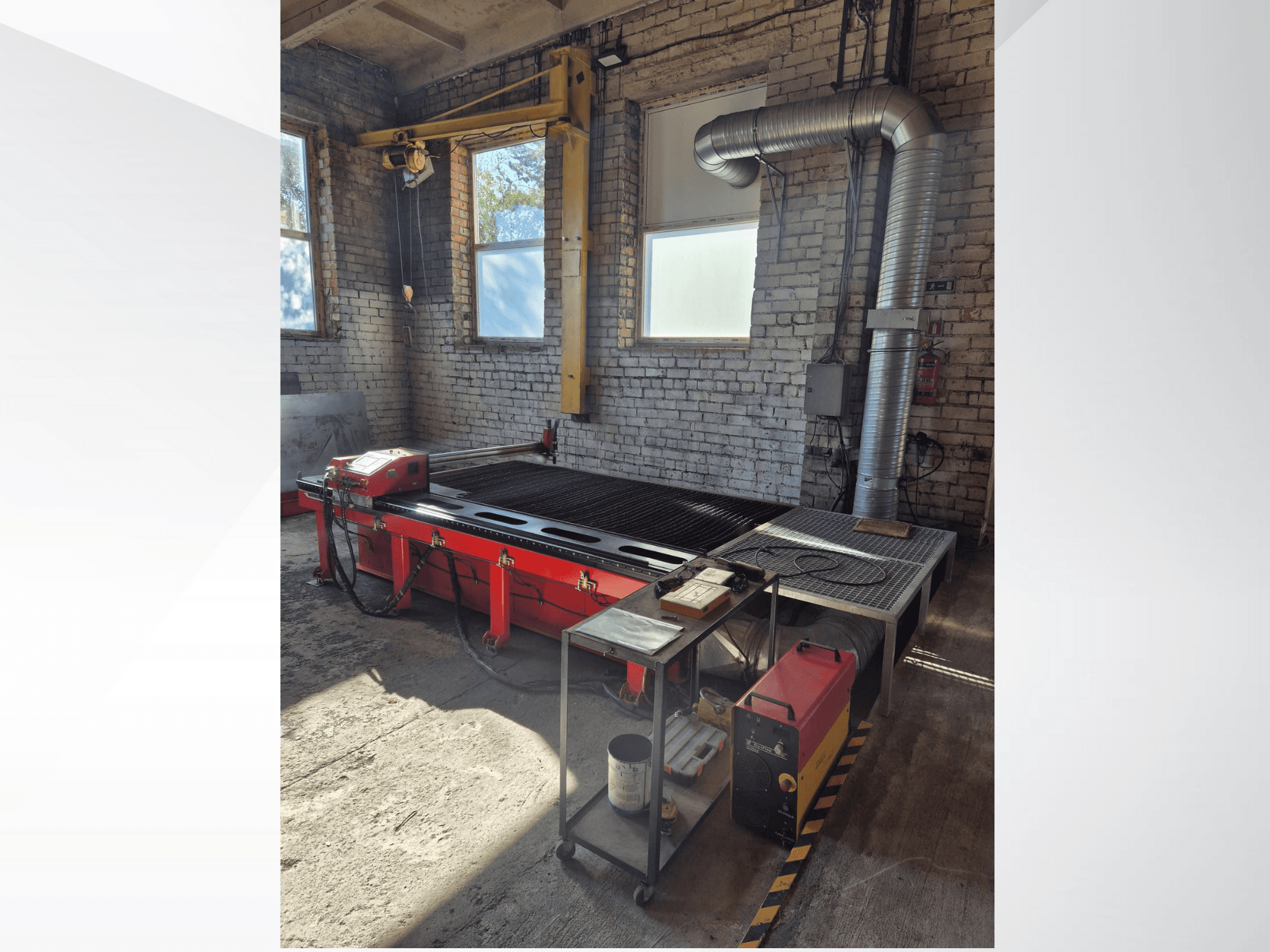

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Täiendav teave

• Teljed: 2

• Efektiivne lõikepindala: 1500 x 3000 mm

• Maksimaalne lõikepaksus: kuni 50 mm

• Kiirliikumise kiirus: 4000 mm/min

• Maksimaalne lõikamiskiirus: 3000 mm/min

• Juhtimine: KOIKE D420

• Juhtimisfunktsioonid: Pööramine, peegel, nesting, taastamine, läbilõikepunkti valik

• CNC-ekraan: 7" värviline, mitmekeelne

• Andmete sisestamine: USB / MDI

• Programmi vorming: EIA

• Tarkvara: KOIKE PNC-CAM Expert V2E + FastCAM litsents.

• Eelinstalleeritud lõikemustrid: 47 kuju

• CAD-import: DXF, DWG

• Automaatne nesting / järjestamine: Jah

• Mootorid: samm-mootorid (X/Y), alalisvoolumootor tõrvikutõstukile

• Sisendpinge: 1~ 200-240V, 50/60 Hz

• X/Y ajam: hammasratas ja hammasratas, lineaarsed juhikud

• Püsilambi hoidja: Ø35 mm

• Esialgne tõrviku kõrguse reguleerimine: Jah

• Torch Collision Protection: Jah

• Kaarepinge kõrguse kontroll: (1:1 või 50:1)

• Plasmaallikas: Kjellberg CutFire 100i (100A)

• Võrgupinge: 3~ 400V ±10%, 50 Hz

• Energiatarve: Voolutarbimine: 16,6 kVA (100% töötsükkel)

• Lõikevool: 35-100 A

• Töötsükkel: 100% 100 A juures

• Lõikeulatus: 1-20 mm (soovitatav), max. 40 mm

• Läbimõõtepaksus: kuni 20 mm

• Avatud vooluahela pinge: 330 V DC

• Efektiivsus: 0,92

• Võimsustegur: 0,97

• Jahutus: jahutus: Õhujahutus (sisseehitatud ventilaator), gaasijahutusega tõrviku jahutus.

• Gaasivarustus: Õhk, 5,5 baari, 220 Nl/min

• Kaitseklass: IP21

• Kaal: 50 kg

• Mõõdud: 710 x 280 x 590 mm

• Plasmaallikas

• Juhtplokk

• Sülearvuti koos FastCAMi litsentsiga

• Plasmalaud 3000 x 1500 mm (4 imukambrit)

• Ventilatsiooniüksus koos väljalaskeavadega

• Tõstuk - 500 kg tõstevõime

• Kolbkompressor 5,5 kW, 270 L, 10 bar

• Õhukuivati 1500 L/min

• Tõstemagnet ja lehepüüdja

• Düüsid, elektroodid ja varuosad
