KUNZMANN - BA1400DE-MIL-KUN-2017-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

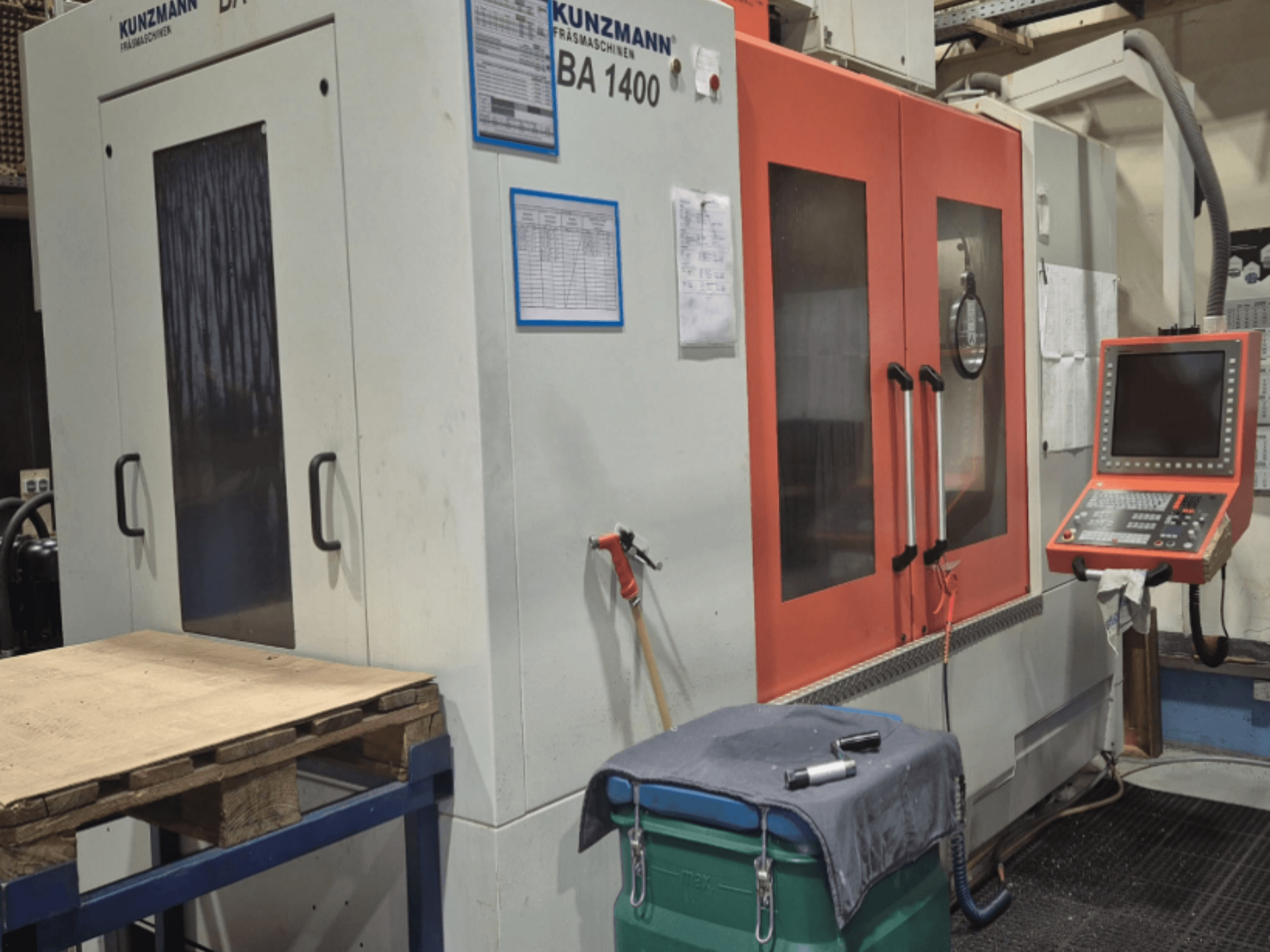

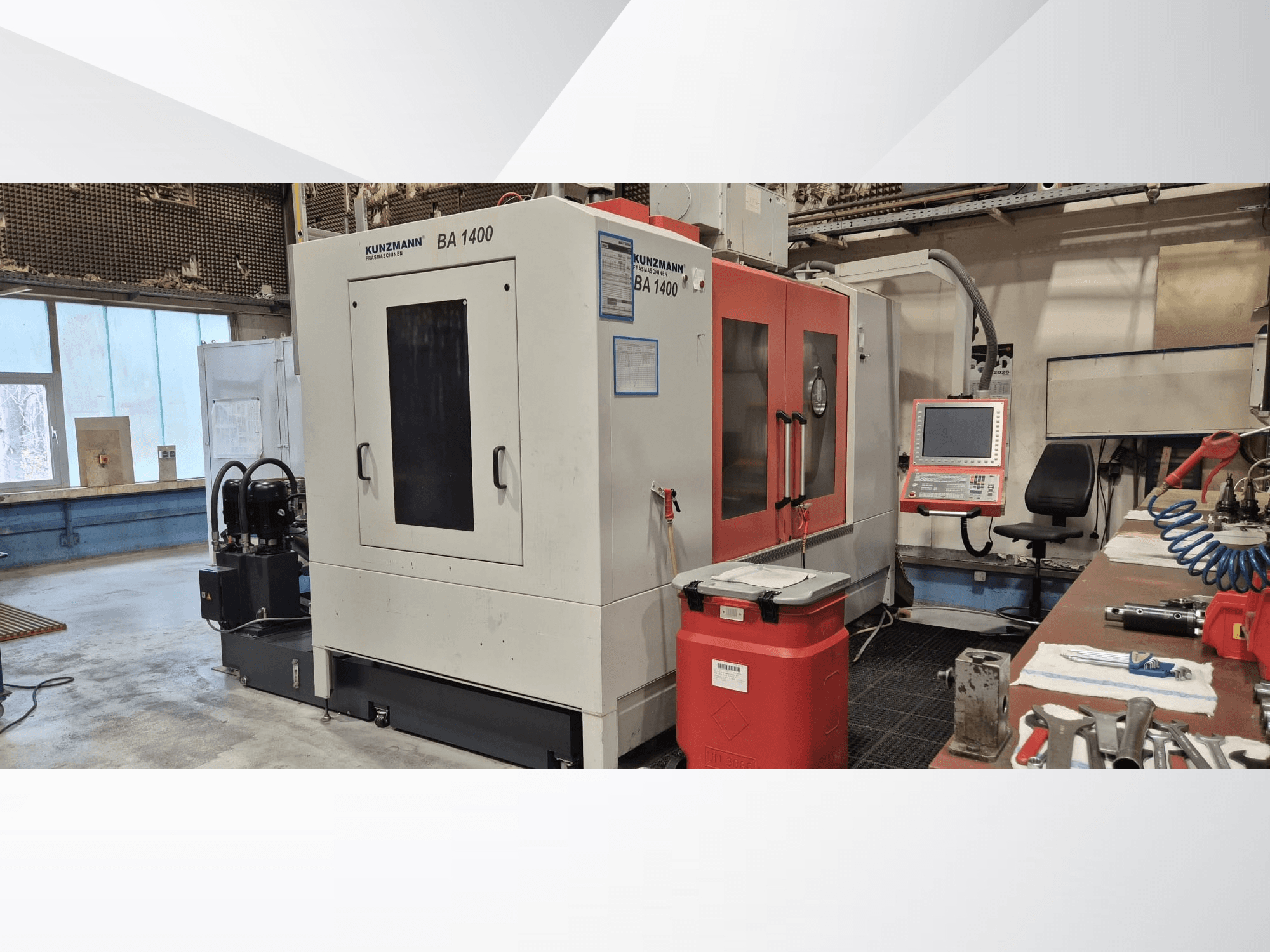

See 3-teljeline KUNZMANN BA1400 on toodetud 2017. aastal. Sellel on võimas 28 kW mootor ja Heidenhain TNC 640 juhtimispult. Masina laua suurus on 1400 x 710 mm ja see suudab töödelda maksimaalselt 1500 kg rasket töödeldavat detaili. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge meie müügis olevat KUNZMANN BA1400 vertikaalset töötlemiskeskust. Võtke meiega ühendust, et saada lisateavet.
Ülevaade
- kaubamärk: KUNZMANN
- aasta: 2017
- MUDEL: BA1400
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - KUNZMANN BA1400
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: TNC 640
Liikumine
- Telgede arv: 3
- X-telje liikumine: 1400 mm
- Y-telje liikumine: 700 mm
- Z-telje liikumine: 760 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 160 kg
- Pöörleva jõud: 28 kW
- Pöörlev kiirus: 10000 RPM
- Koonuse suurus: SK 40
Lisainformatsioon
Juhtimine Heidenhain TNC 640
Standardspindel SK40 (rihmamootoriga)
Spindli koonus SK40
Pöörlemiskiirus 10 000 p/min
Vertikaalne spindel astmevabalt reguleeritav 20-10 000 p/min
Võimsus 28 kW
Võimsus 100% töötsükkel 10,0 kW
Võimsus 40% töötsükkel 14,0 kW
Võimsus 100% töötsükli juures 20,0 kW
Võimsus 40% töötsükli juures 25,0 kW
Pöördemoment freespindel 100% töötsükkel 130 Nm
Pöördemoment freespindlil 40% töötsükkel 190 Nm
Pöördemoment freespindli 100% töötsükli juures 180 Nm
Pöördemoment freespindli 40% töötsükli juures 240 Nm
MAS-BT40 tööriistahoidja tõmbekinnitusega DIN 69872 A
Tööriistavahetaja 40 positsiooniga (ketimagasin)
Maksimaalne tööriista kaal 160 kg
Tööriista vahetamise aeg 3 sek
Tööriistade vahetamise aeg 8 sek
Laua mõõtmed 1400 × 710 mm
Maksimaalne töödeldava detaili kaal 1500 kg
X-telje liikumine 1400 mm
Y-telje liikumine 700 mm
Z-telje liikumine 760 mm
Tööpiirkond X-telg 1400 mm
Tööpiirkond Y-teljel 700 mm
Tööpiirkond Z-telg 750 mm
Spindli ja laua vaheline kaugus 180-930 mm
Spindli keskpunkt kuni sammas 760 mm
Söötmise kiirus X/Y/Z 10 m/min
Kiirliikumine X/Y/Z 20 m/minPuhasteta digitaalsed servomootorid kõigil telgedel
Laastukonveier koos jahutusvedelikuga (LU versioon)
Jahutusvedelik läbi spindli kuni 40 baari
Jahutusvedeliku vooluhulk 25 l/min 40 baari juures
Automaatne jahutusvedeliku peenfiltreerimine 40 µm
Pöörlev vaateaken esiuksel
Mitmeastmelise filtreerimisega õliudu väljatõmbesüsteem (H13-filter)
Elektrooniline käsiratas HR 510 FS koos integreeritud nuppude ja hädaseiskamisega
Puuteandur TS 460 raadiosidega
Automaatne tööriista mõõtmine Heidenhain TT 46
Mõõtmistäpsus ≤ 15 µm
Maksimaalne sondi kõrvalekalle 5 mm
Sondeerimiskiirus max 5 m/min
DXF konverteri tarkvara 2D kontuuri ülekandmiseks
PC-tarkvara teleservice kaugdiagnostikaks ja hoolduseks
Tööpinge 400 V 50 Hz
Võimsustarve 35 kVA
Juhtimispinge 24 V
Masina kaal ca 8,5 t
Masina kaal umbes 12000 kg
Masina mõõtmed umbes 4,20 × 2,45 × 3,09 m
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
