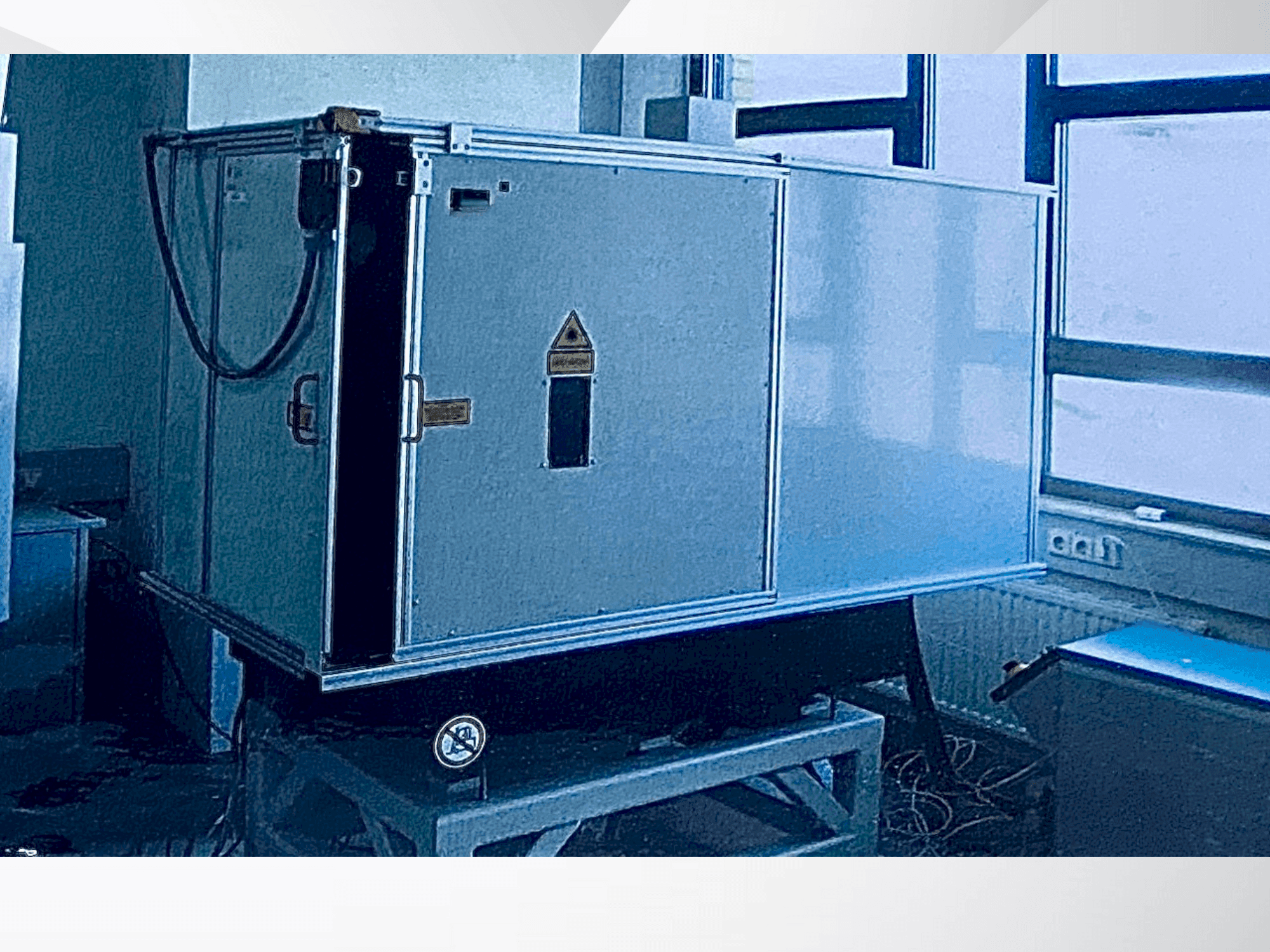

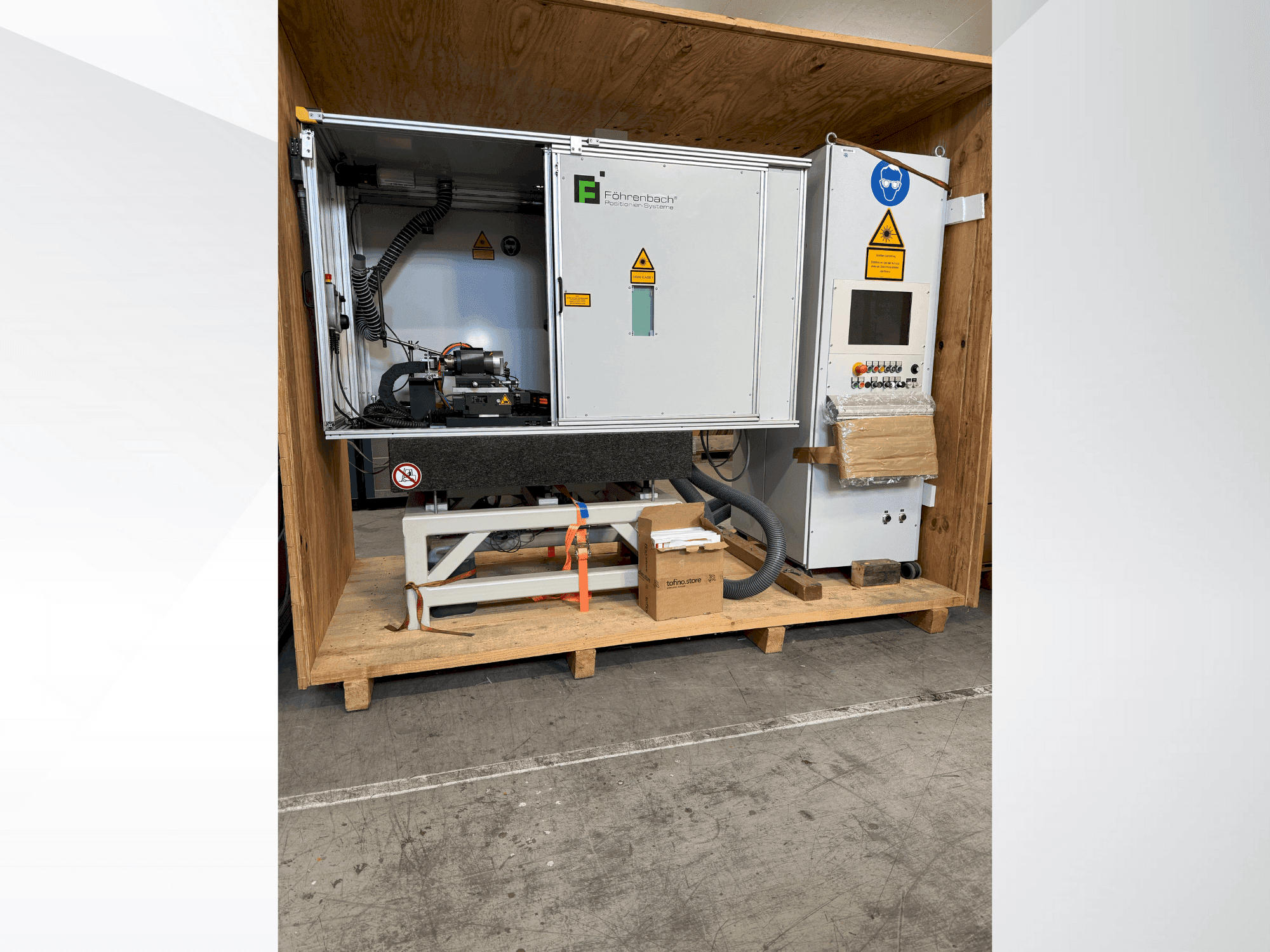

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Taotlus: 4-teljeline positsioneerimissüsteem lasertöötluseks/laserlõikamiseks.

• Alus ja korpus:

  • Keevitatud terasest alusraam; mõõtmed LxSxK 1115 x 443 x 814 mm; värvus RAL 7035.

  • Graniitkonstruktsioon koos alusplaadi, graniitnurga, laagriüksuste, keermestatud puksidega

  • Laseri turvakabiin, klass 4 (EN 60825-1), täiskaitsekabiin koos vaateakendega.

  • Eesmine liuguks käepidemega, integreeritud laserturvaaken, kaameraga toetatud laserkatse kaitseaken

  • Teraspaneelid 2 mm, pulbervärvitud RAL 7035; eemaldatav kate

  • 3-värviline signaaltuli; ukse blokeerimislüliti; profiilraam 30x30 ja 60x30

• Telgede konfiguratsioon:

  • A-telg: RT3A 100x100 otsekäiguga pöörlev laud

  • Z-telg: PFS 325x300 täppisliugur

  • Y-telg: PFL 230/400 lineaartelg

  • X-telg: 180/100 lineaartelg

• XY-laud (PFLG 400x100):

  • PFLG (PFLG): PFLG (PFLG): liikumine: X 400 mm, Y 100 mm; kiirus 6 m/min

  • Positsioneerimistäpsus ±0,005 mm/300 mm; korratavus ±0,001 mm

  • Kiirendus 10 m/s²; maksimaalne koormus 1 kg

  • Pidev jõud koos jahutusega 1110 N; lineaarmootoriga ajam

  • Materjal: malm GGG-25; vesijahutus

  • Kooder: Heidenhain LC 483, täpsusklass ±5 µm

• Z-telg:

  • Liikumine 300 mm; kiirus 0,12 m/min

  • Positsioneerimistäpsus 0,03 mm/300 mm; korratavus 0,003 mm

  • Kuulkruvi K25x5, täpsusklass T5; eelpingestatud spindel

  • Mootori kinnitamine äärikühendusega; materjal malm; vertikaalne paigaldus

• Pöörlev telg (A/C-telg) RT3A100x100:

  • Elektrooniliselt kommuteeritud 3-faasiline sünkroonmootor

  • Laua läbimõõt 99 mm; läbilöögiauk 20 mm; tsentreerimine 30 H7

  • Kaal 5,2 kg; kaitseklass IP40 (IP54 koos õhupuhastusega)

  • Veakõrgus <4 µm; tasapinnalisus 4 µm; kontsentrilisus ±1,5 µm

  • Maksimaalne pöörlemiskiirus 1300 p/min

  • Mõõtesüsteem: Renishaw Signum; signaali periood 20 µm; väljund 1 Vss

  • Alalisvooluühenduse pinge 600 V

  • Pöördemoment: nimimoment õhujahutusega 1,5 Nm; nimimoment vesijahutusega 2,5 Nm; tipp 5 Nm

• Lasersüsteem:

  • Tüüp: LASAG KLS 246 CL60

  • Elektriline: 400 VAC, 3-faasiline, 50/60 Hz, 11 kVA

  • Kaal: toiteallikas 200 kg; laserpea 35 kg; laserallikas 25 kg.

  • Laserkabli pikkus 4 m

  • Ühendused: vooluvõrk, pistikupesa, jahutusvesi

• Juhtimissüsteem:

  • L2-CNC tarkvara; IPC süsteem 820-W CNC jaoks; SERCOS liides

  • Sisselülitused: 24 sisendit, 16 väljundit; laiendatav.

  • Operatsioonisüsteem: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Käsijuhtimisseade koos käsirattaga; start/stopp; hädaseiskamine; laser E-stop integreerimine

  • Programmeeritav kiirendus; telje vea kompenseerimine kuni 1000 punkti ulatuses

  • 15" TFT puuteekraan

• Ajamid:

  • AC servomootor, nimimoment 2,35 Nm

  • Absoluutkooder 512 sammuga; piduriga

Lisavarustus

• Ringlusvee jahuti (AKW13):

  • Temperatuurivahemik +6 kuni +26 °C; jahutusvõimsus 1,7 kW 15 °C juures.

  • Külmutusaine R134a; täitmine 0,8 kg

  • Kompressori võimsus 0,6 kW; energiatarve 1200 W

  • Toide 230 V, 50 Hz; voolutugevus 6,4-6,5 A

  • Mahuti maht 11 l; vooluhulk 0,55 m³/h; rõhk <1 bar

  • Lubatud töörõhk 18 baari; pump: messingist tsentrifugaalpump

  • Mõõtmed 360 x 705/815 x 750 mm; kaal 60 kg; müratase <70 dB(A)

• Korpuse jahutusüksus (Rittal SK):

  • Nimipinge 230 V, 50 Hz, 1~

  • Nimivool 5,4 A; käivitusvool 12,0 A; eelsulavkaitse 10 A

  • Nominaalne jahutusvõimsus 825/875 W; kasulik jahutusvõimsus 1000/790 W

  • Külmutusaine R134a, 325 g

  • Lubatud rõhk: HD/HP 25 baari, ND/LP 16 baari

  • Temperatuurivahemik 20 °C kuni 55 °C; müratase 64 dB(A); kaal 39 kg
