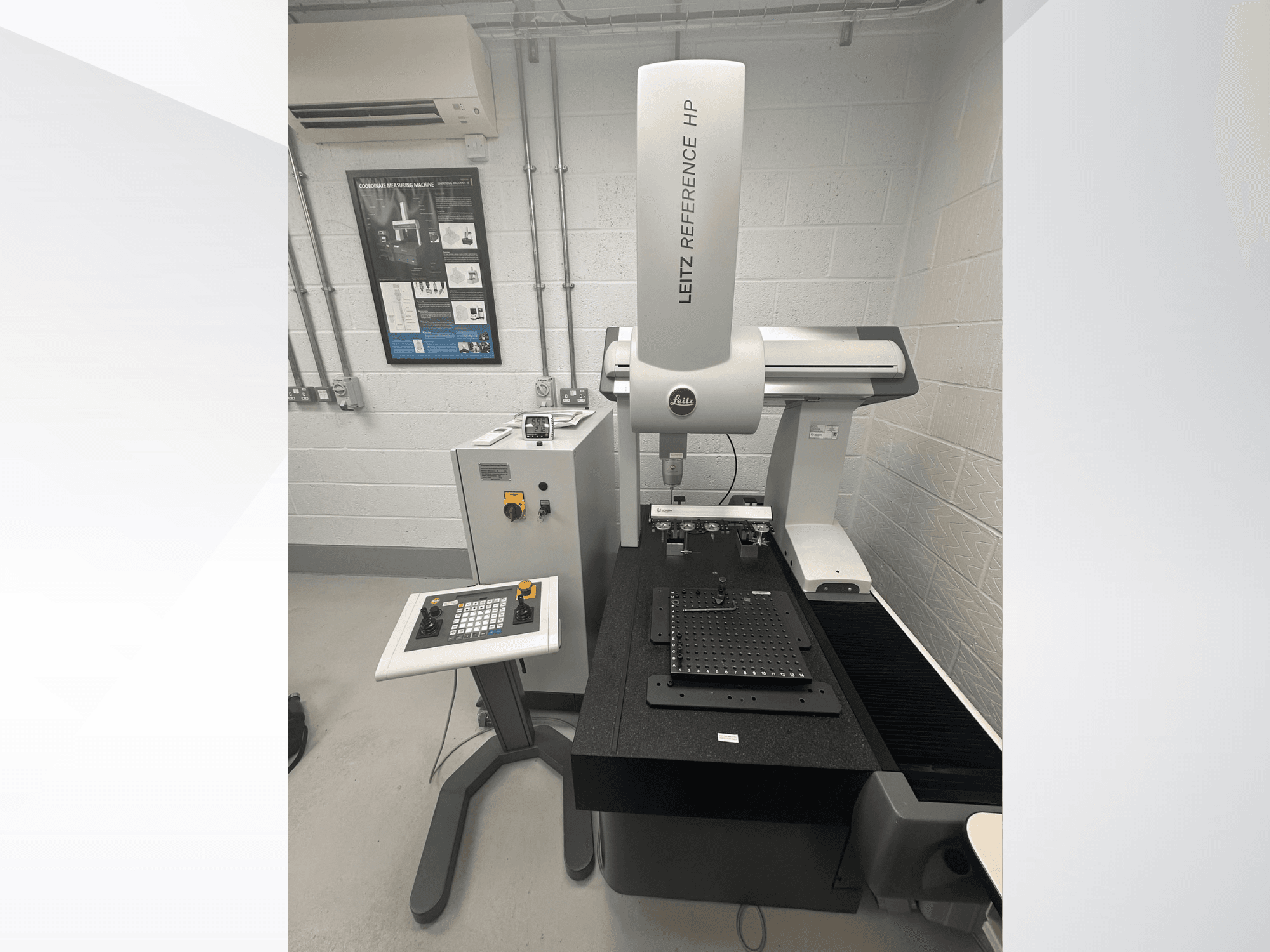

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Vaatamine: võimalik kokkuleppel; masinat saab näha töös

• Incoterm/Kättesaamine: EXW Tehnilised andmed

• Täpsus (MPE-E): 0,70 + L/400 µm

• Mõõtevea (MPE-P): 0,80 µm

• Lauaplaat: graniidist

• Andurisüsteem: Hexagon LSP-X3

• Mõõteotsiku kinnitus: HP-S-X3

• Mõõtevarraste vahetaja: Hexagon 5-pesaline mõõtevarraste vahetusrest

• Vahetusportid: HR-X3-P

• Juhtseade: Leitzi juhtseade eraldiseisvas kapis

• Käsitsus: Leitzi kahe joystickiga paneel koos hädaseiskamisnupuga Seadme ajalugu / hooldus

• August 2020: masin ja lisaseadmed tarniti uutena Hexagon Metrology poolt

• 2020. aasta september: Hexagon tarnis tarkvarapaketi

• Veebruar 2021: osteti 6 täiendavat M2 astmelist sondi

• 2021. aasta aprill: Hexagoni insener paigaldas ja võttis masina Andoveris kasutusele (paigaldus-/hooldusaruanne nr 15320)

• Viimane kalibreerimine: 16. mai 2023, Hexagon Metrology poolt

  • Standard: ISO 10360-2:2001

  • Sertifikaat: CAA/REF769/543/16052023

  • Tulemus: kalibreerimine vastas kliendi spetsifikatsioonile

  • Sertifikaat saadaval nõudmisel

  • Kalibreerimise kehtivusaeg: kuni 24. mai 2024

Lisaseadmed

• QUINDOS versioon 2023

• I++ Simulator + QUINDOS komplekt

• Täiendav CMM-mudel

• Lisapaketi litsentsihaldur

• Tarkvaralitsentsi ülekanne: vajab Hexagoni kinnitust Lisaseadmed ja kinnitusvahendid

• HP tööjaama arvuti kahe monitoriga

• Kineetiline kinnitus:

  • Swift-Fix universaalne kinemaatiline alus (1)

  • Swift-Fixi kinemaatilised plaadid 300 × 300 × 16 mm (2)

• Keraamiline etalonkuul Ø30 mm (1) Mõõteotsikud, hoidikud, adapterid ja vahetusriistvara

• HR-X3-P vahetusportid (5)

• Tundikomplekt

• Spetsiaalsed stilusehoidjad (3)

• 8 × M5 + 8 × Ø2 mm sondihoidja (1)

• M5/M2 sondi adapter (1)

• M2 5-positsiooniline stilusehoidja (1)

• M2 astmelised stilused: 4 + 6

• M2 sond R1 (1)

• Spetsiaalsed Ø0,3 mm rubiinist stilused (8)

• Spetsiaalne Ø1 mm rubiin/karbiid-stylus (1)

• Ø1,5 mm Si3N4 stilus (1)

• Ø3 × 35 mm rubiinist stilus (1)

• Ø3 × 50 mm rubiinist stilus (1)

• Ø5 × 60 mm rubiinist stilus (1)

• Titaanist pikendus (1)

• Pöörliigend (1)

• Reguleeritavad kuubid (2)

• M5 kuubik (1)
