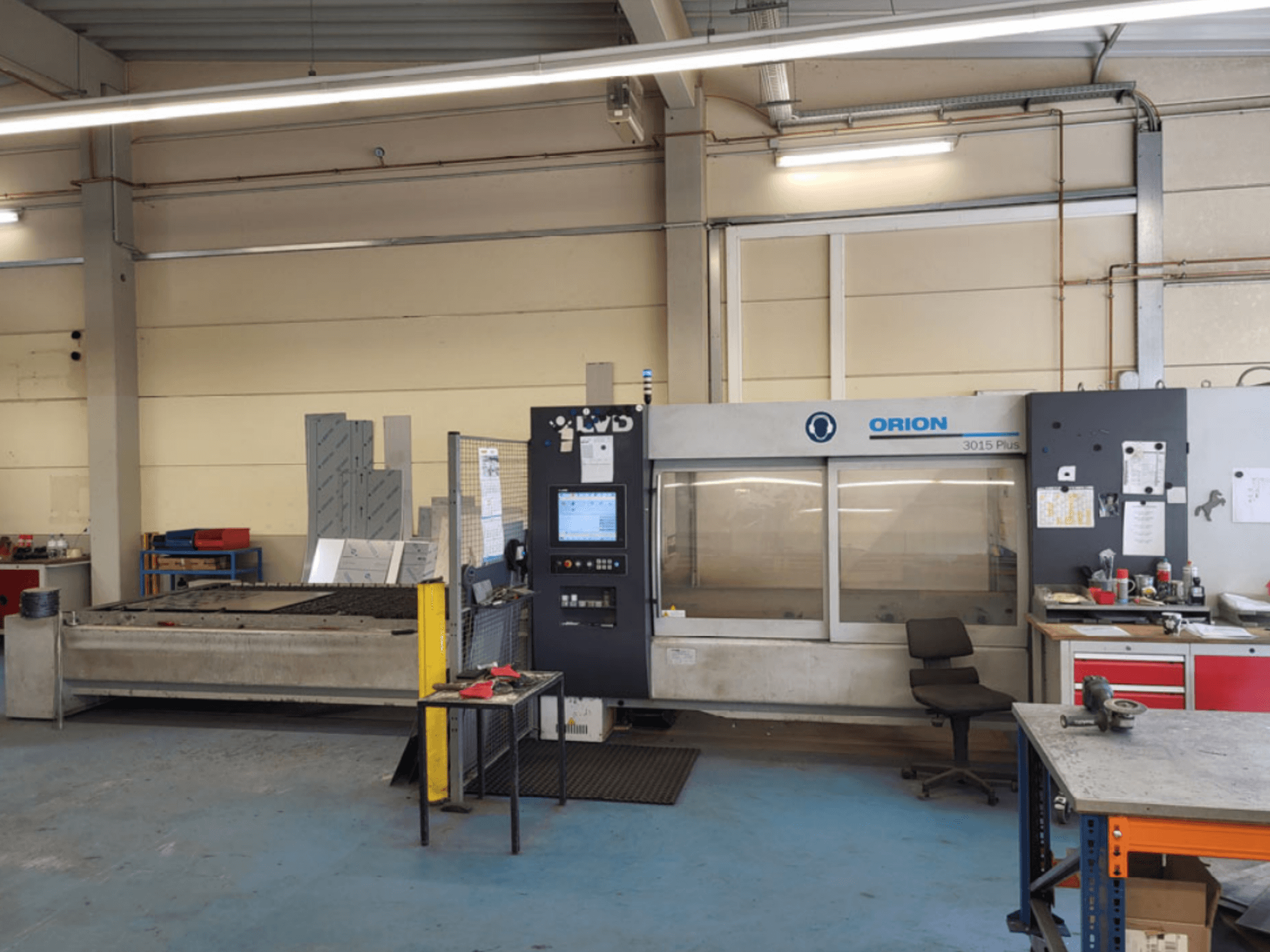

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Maksimaalne lehe suurus: 3000 × 1500 mm

• Maksimaalne lehe kaal: 570 kg

• Maksimaalne positsioneerimiskiirus:

  • X/Y telgedel: 100 m/min

  • Z-telg: 15 m/min

• Korratavus: ±0,025 mm

• Positsioneerimistäpsus: ±0,05 mm/m

• Laser:

  • Tüüp: Fanuc HF-ergastatud CO₂.

  • Võimsus: 2500 W (±2%)

  • Võimsusvahemik: 100-2500 W

  • Võimsuse stabiilsus: ±1%

  • Lainepikkus: 10,6 µm

  • Impulssagedus: 5 Hz-33 kHz

  • Lasergaasi tarbimine: 10 l/h

  • Jahutus: Suletud veesüsteem

• Materjali lõikamise võimsus (2500 W):

  • teras: 16 mm

  • Roostevaba teras (N₂): 10 mm

  • Alumiinium: 6 mm

Lisavarustus

• Automaatne laadimis- ja mahalaadimissüsteem:

  • Maksimaalne lehe suurus: 3050 × 1525 × 12 mm

  • Maksimaalne virnade kaal: 2500 kg

  • Maksimaalne virna kõrgus: 100 mm

  • Jalajälg (koos automaatse laadijaga): 8900 × 6600 × 3700 mm

• Kompaktne torn:

  • Maksimaalne lehe suurus: 3050 × 1525 × 16 mm (või 2550 × 1525 × 20 mm).

  • Minimaalne lehe suurus: 1000 × 1000 mm

  • Maksimaalne kaubaaluse kaal: 3000 kg

  • Maksimaalne kaubaaluse kõrgus: 240 mm (koos kaubaalusega)

  • Jalajälg: 8850 × 7200 mm

  • Torni kõrguse valikud:

    • 4 kaubaalust: 4100 mm

    • 6 kaubaalust: 4940 mm

    • 10 kaubaalust: 6620 mm

Märkus: allikas olev tekst "Min sheet size: 1000 × 1000 m" näib olevat trükiviga; siin on märgitud mm.
