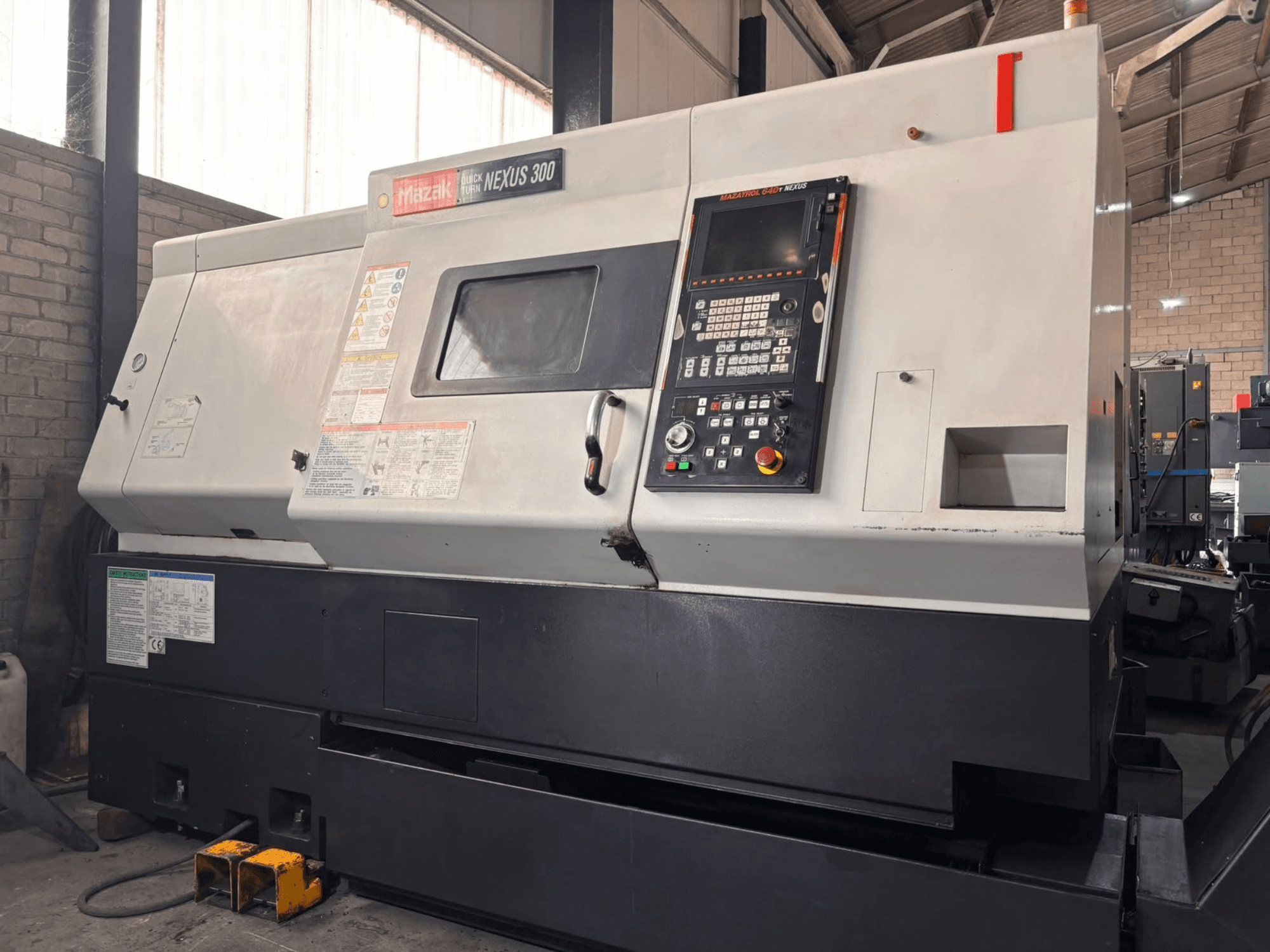

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• CNC: Mazatrol Fusion 640T Nexus (8,4-tolline värviline LCD-ekraan)

• CE-märgistus

• Võimsus

  • Varraste maksimaalne läbimõõt: 77 mm

  • Maksimaalne lõikamisdiameeter: 420 mm

  • Maksimaalne pöördeulatus: 680 mm

  • Spindli ava: 88 mm

  • Spindli keskpunkti kõrgus: 1 080 mm

  • Maksimaalne tööeseme kaal padrunis: 450 kg

• Põhivõll

  • Spindli maksimaalne pöördemoment: 600 Nm

  • Spindli ots: A2-8

  • Tõmbur: 10" läbiv auk, tüüp B210A815X

• Teljed

  • Lõikekiirus: X 8 m/min, Z 8 m/min

  • Kiirliikumine: X 30 m/min, Z 25 m/min

• Revolver

  • Tüüp: trummelrevolver

  • Positsioonid: 12

  • Pöörlev tööriista vars: 25 × 25 mm

  • Indekseerimisaeg: 0,8 s (½ pöörde), 0,2 s (üks samm)

• Tagapink

  • Programmeeritav, mootoriga liikumine

  • Liigutusulatus: 645 mm

  • Koonus: nr 5

  • Kaasas surnud keskpunkt

  • Liikuv kesktapp: NSK LC-5SW (kiirus kuni 4 000 p/min)

  • Tõukejõu valik: 10 taset

• Juhtimisseadmed ja funktsioonid

  • Mazatrol Fusion 640T Nexus

  • Liidesed: RS-232C, võrk

  • Tööriista liikumistee taustakontroll

  • Töötlemise navigeerimine – prognoos / seire / tulemused

  • Kiiruse ja etteandekiiruse juhtimine

  • Tööriista liikumistee salvestamine

  • 3,5-tolline FDD-seade

• Jahutusvedeliku süsteem / masina varustus

  • Täielik jahutusvedeliku süsteem (paak 210 L, pump 520 W)

  • Külgmise laastutranspordööri ettevalmistus

  • Automaatne tööriista kinnitus

  • Hüdraulilise padruni rõhu lukustus

  • Padruni avamise/sulgemise kinnitus

  • Kahejalgne lüliti

  • Täielik laastude ja jahutusvedeliku kaitse

  • Töötuli

• Elektrilised andmed

  • Võimsusvajadus (30-minutiline nimivõimsus): 49,69 kVA

  • Pidev võimsusvajadus: 43,83 kVA

Lisavarustus

• Euroopa turule mõeldud toitetrafo

• Vundamendiplaadid

• Üks komplekt reguleerimistööriistu

• Kasutusjuhendid kaasas
