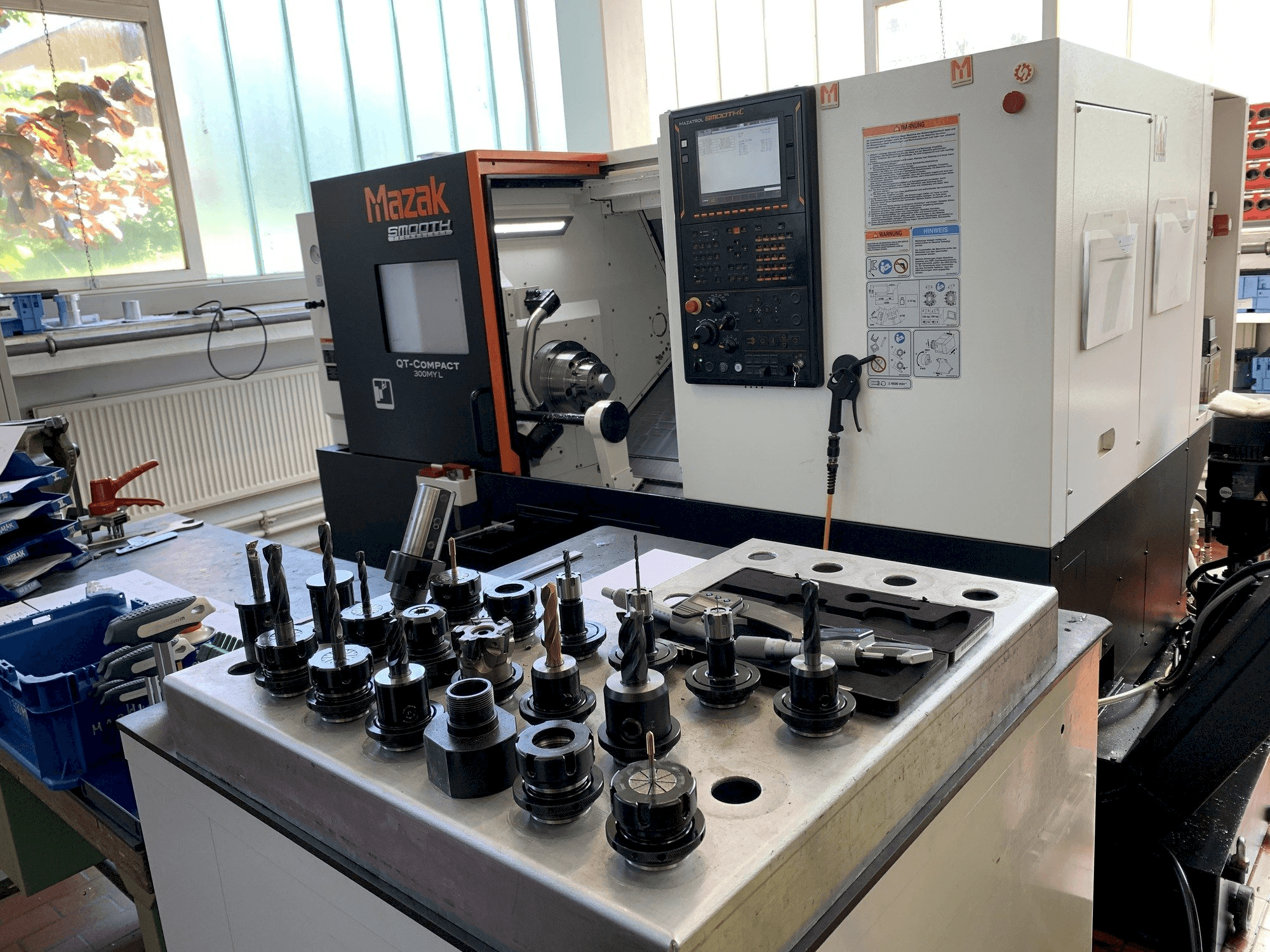

Mazak - QTC 300MY L500

2018

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
Mazak QTC 300MY L500

Kuva algkeeles

See treipink Mazak QTC 300MY L500 on valmistatud Hiinas aastal 2018. See on töötanud 5056 tundi. Seda kolmeteljelist masinat juhitakse MAZATROL SMOOTHC juhtploki kaudu. See võib töötada spindli kiirusega kuni 4000 pööret minutis ja spindli avaga 91 mm. See masin sisaldab mitmeid võimalusi, nagu 1 komplekt tööriistu ja väike tööriistakast koos mutrivõtme, kruvikeeraja ja kuuskantvõtmega. Kaasas on elektrooniliste vormingute käsiraamatute komplekt OD-l.

Ülevaade

kaubamärk: Mazak
aasta: 2018
MUDEL: QTC 300MY L500
tootmistunnid: 5056
rakenduse tüüp: Pööramine
Asukoht: Saksamaa
seadme tüüp: Treipink
saadavus: Müüdud
juhtseadme tootemark: MAZATROL
GINDUMACI ID: DE-TUR-MAZ-2018-00001

Tehniline teave

Üldandmed

Mõõtmislaius: 1690 mm
Mõõtmissügavus: 2700 mm
Mõõtmiskõrgus: 1725 mm
Masina kaal: 4670 kg

Juhtseade

Kaubamärk: MAZATROL
Mudel: SMOOTHC

Põhiajam

Spindli kiirusvahemik: 4000 1/MIN
Spindli mootori võimsus: 15.0 kW
Spindli ava läbimõõt: 91 mm
Surumisjõud: 5000 KN
Telgede arv: 3

Liikumine

X-TELG Liikumine: 215 mm
X-TELG Kiire traavers: 30.0 m/min
Y-TELG Liikumine: 100 mm
Y-TELG Kiire traavers: 10.0 m/min
Z-TELG Liikumine: 605 mm
Z-TELG Kiire traavers: 30.0 m/min

Toorik

Tooriku kaal: 500 kg

Laskur

Tööriistapesade arv: 12

Keskmine

Peamine elektrooniline ühendus: 400 V 50/60 HZ
Voolutarve: 26.8 kVA

Täiendav varustus

- B688EL110 trafo Euroopa turule
- B688M0575 Lineaarsete süsteemide kasutamine koos juhtivate tootjate vagunitega
- B688N0839 SD MÄLU l / F (1P) + USB MEMORY l / F (1P) 1 x USB - mäluliides (1 SIot)
- B688SD120 1 komplekt tööriistu
- Väike tööriistakast - mutrivõtmega - kruvikeeraja - l kuuskantvõtmega
- B688SD130 Masinajalad / tasanduskingad
- B688S1039 C-telje sisestamise täpsus 0,0001
- B688TT014 Integreeritud liikuv sulg MK 4 (1000)
- B688TT640 fikseeritud sulgaga tagaluuk MK5 (500U)
- B688YI 030 Y-telje juhtimine

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Padrun läbimõõduga pea spindel 10 "
- - Maks. Kiige läbimõõt 695 mm
- - Standardne töötlemise läbimõõt 255 mm
- - Maks. Töötlemise läbimõõt 340 mm
- - Maks. Lati läbimõõduga pea spindel 80 mm
- - Spindli otsa ja torni vaheline kaugus 59. 5 - 664. 5 mm
- - Maks. Tooriku kaal padrunitöötlus põhivõlli 450 kg
- - Spindli nina a2-8
- - Maks. Pöördemoment 356. 0 nm
- - Reisivahemiku tagaluugi kere 565 mm
Kvalitatiivsed eelised masinale:
- - Tööriista ristlõige (väline treimistööriist) 565 mm2
- - Puurvarda läbimõõt (maks. ) 40 mm
- - Tööriista suurus puur 20 mm
- - Tööriista suurus frees 20 mm
- - Ümberlülitusaeg 1 torn torn 0. 23 s
- - Ümberlülitusaeg torni täielik pöörlemine 0. 63 s
- - Spindli freesimise võimsus (pidev töö) 3. 7 kw
- - Freesi spindli võimsus (välja antud 40%) 5. 5 kw
- - Maks. Spindli freesimise kiirus spindli pöörlemiskiirus 4500 min-1
- - Maks. Freesi spindli pöördemoment 47. 0
