Mazak - QUICK TURN NEXUS 200 MSDE-TUR-MAZ-2004-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

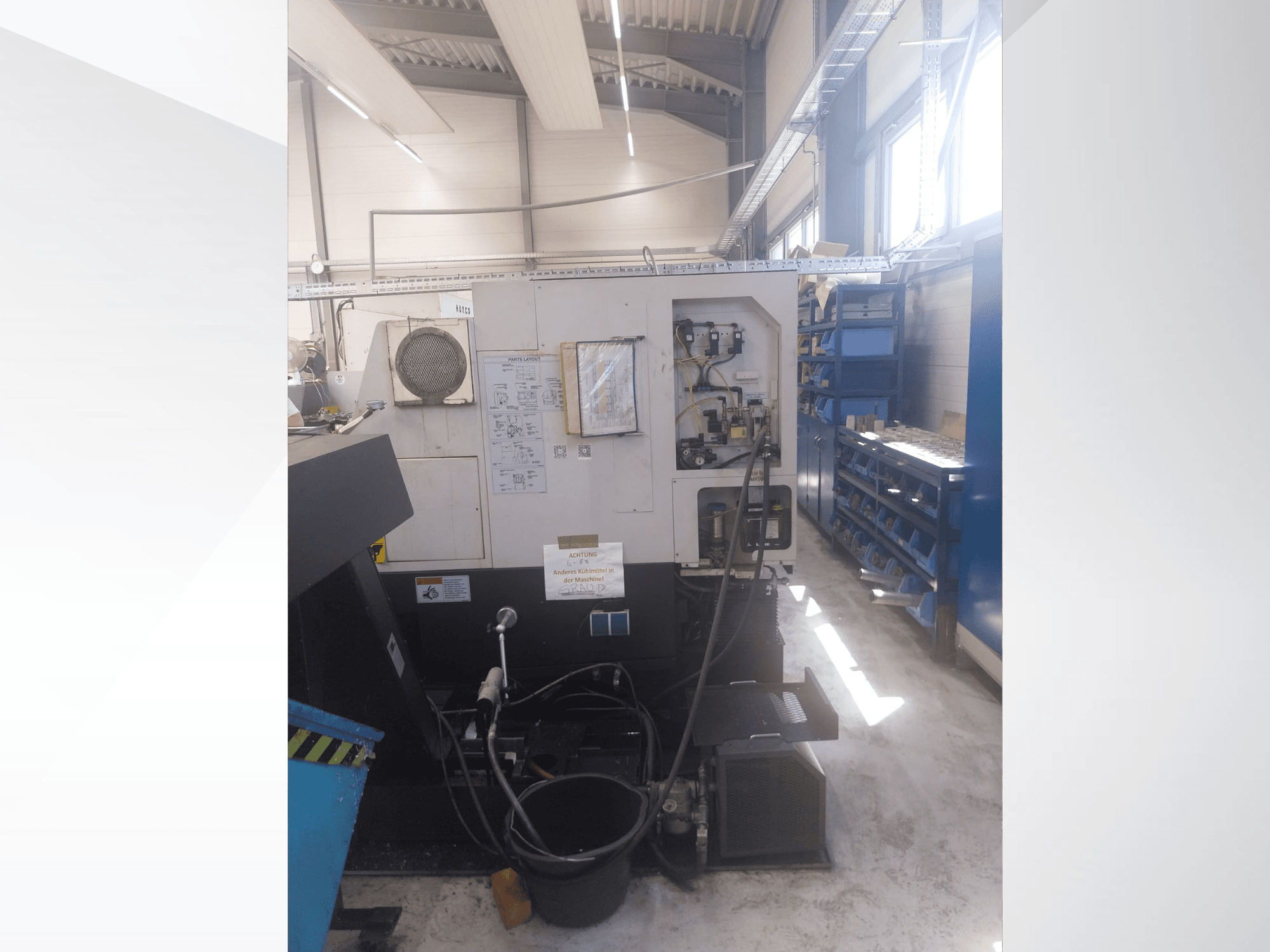

See 4-teljeline Mazak QUICK TURN NEXUS 200 MS on valmistatud 2004. aastal. Selle maksimaalne treimisdiameeter on 380 mm ja maksimaalne pöörlemisdiameeter 675 mm. Masin on varustatud võimsa põhivõlli, mille pöörlemiskiirus ulatub kuni 5000 p/min, ning tugeva 12-positsioonilise tööriistatorniga. Kui soovite omandada kõrgekvaliteedilisi treimisvõimalusi, kaaluge meie müügis oleva Mazak QUICK TURN NEXUS 200 MS masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Mazak
- aasta: 2004
- MUDEL: QUICK TURN NEXUS 200 MS
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: MAZATROL
Tehniline teave - Mazak QUICK TURN NEXUS 200 MS
Kontrollseade
- Juhtimismärk: MAZATROL
- Juhtimismudel: 640T Nexus
Mõõtmed
- Masina kõrgus: 1840 mm
- Masina pikkus: 2353 mm
- Masina kaal: 5000 kg
- Masina laius: 1780 mm
Liikumine
- Telgede arv: 4
- X-telje liikumine: 230 mm
- Z-telje liikumine: 575 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Pöörleva jõud: 22 kW
- Pöörlev kiirus: 5000 RPM
Lisainformatsioon
- Tööala:
- Maksimaalne pöörlemisdiameeter: 675 mm
- Maksimaalne pöörlemisdiameeter ristliuguri kohal: 276 mm
- Maksimaalne treimisdiameeter: 380 mm
- Maksimaalne töödeldava varraste läbimõõt: 65 mm
- Peavõll:
- Peaajami võimsus (30-minutiline nimivõimsus / 100% pidev töö): 26 kW / 22 kW (integreeritud spindlimootor)
- Maksimaalne pöördemoment: 350 Nm
- Spindli ots: A2-6"
- Spindli ava: 76 mm
- Pinguti läbimõõt: 210 mm
- Teine spindel (abispindel):
- Ajamivõimsus (30-minutiline nimivõimsus / 100% pidev töö): 10 kW / 7,5 kW
- Maksimaalne pöördemoment: 75 Nm
- Pöörlemiskiiruse vahemik: 35–6000 p/min
- Indekseerimine: 0,001°
- Padruniläbimõõt: 169 mm
- Tööriistatorn:
- Tööriistade positsioonid: 12
- Tööriista kinnitustüüp: VDI-tüüpi
- Pöördetööriista varre kõrgus: 25x25x150 mm
- U-puuride läbimõõt: 20 mm
- Puurvarraste varre läbimõõt: 40 mm
- Indekseerimisaeg: umbes 0,2 s (1 samm)
- Ajamiga tööriistad (liikuvad tööriistad):
- Ajamivõimsus (10-minutiline nimivõimsus): 5,5 kW
- Pöörlemiskiiruse vahemik: 25–4500 p/min
- Maksimaalne pöördemoment: 35 Nm
- Liikumisvahemikud ja kiirused:
- X-telje liikumisulatus: 230 mm
- Z-telje liikumisulatus: 575 mm
- X-telje kiirliikumise kiirus: 30 m/min
- Z-telje kiirliikumise kiirus: 33 m/min
- Tööriista seadistamine / jälgimine:
- Tööriista purunemise automaatne tuvastamine
- Tööriista kulumise automaatne kompenseerimine, reguleerimisvahemik: 9 999 mm
- Tööriista eelseadistaja: Tool Eye
- Jahutusvedelik ja pneumaatika:
- Jahutusvedeliku paagi maht: 160 l
- Pneumaatiline rõhk: 5 bar, 100 l/min
- Masina mõõtmed ja kaal:
- Ühendatud koormus: 46,2 kVA
- Tööpinge: 400 V / 50 Hz
- Vajalik põrandapind: 1 740 × 1 780 mm (aluse paigutusruum)
- Transpordimõõtmed (QTN 200 M – U 500): 2 353 mm (pikkus) x 1 780 mm (laius) x 1 840 mm (kõrgus)
- Seadme kaal: umbes 4 900 kg – 5 100 kg
Komplektis: LNS QUICK LOAD SERVO 3 (2004)
- Tüüp: automaatne lühikeste varraste laadija
- Varraste läbimõõdu vahemik: 6 mm kuni 120 mm
- Varraste pikkuse vahemik: 100 mm kuni 1 600 mm
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
