Mazak - V515/40NDE-MIL-MAZ-2006-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

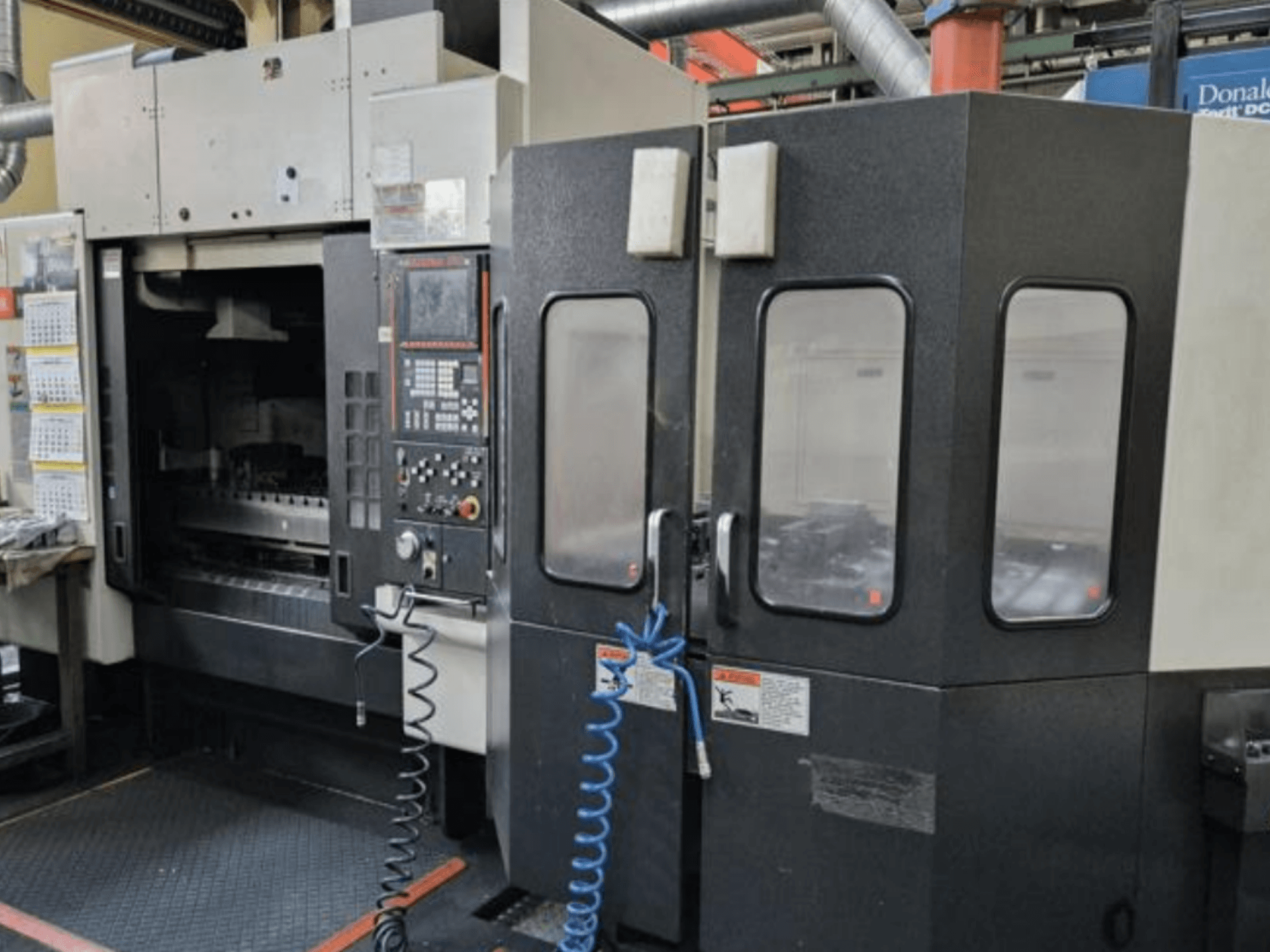

See 5-teljeline Mazak V515/40N on toodetud 2006. aastal. Selle maksimaalsed mõõtmed on 1300 mm x 550 mm x 680 mm ja robustne laud 1300 mm x 550 mm ning laua maksimaalne koormus 1500 kg. Tööpink pakub kiiret liikumiskiirust 26 m/min X/Y-suunas ja 20 m/min Z-suunas. Kui otsite kvaliteetseid freesimisvõimalusi, kaaluge Mazak V515/40N vertikaalset töötlemiskeskust. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Mazak
- aasta: 2006
- MUDEL: V515/40N
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: MAZATROL
Tehniline teave - Mazak V515/40N
Kontrollseade
- Juhtimismärk: MAZATROL
- Juhtimismudel: 640M
Mõõtmed
- Masina kõrgus: 2823 mm
- Masina pikkus: 3436 mm
- Masina kaal: 8900 kg
- Masina laius: 3160 mm
- Laua kandevõime: 1500 kg
Liikumine
- Telgede arv: 5
- X-telje liikumine: 1050 mm
- Y-telje liikumine: 510 mm
- Z-telje liikumine: 560 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 20 kg
- Pöörleva jõud: 18.5 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Freesimisvõimsus S45 (JIS): 634 cm³/min
Puurimisvõimsus S45 (JIS): 50 mm
Laua suurus: 1300 mm x 550 mm
Laua konfiguratsioon: 5 T-pesa, 100 mm kaugus, 18 mm võrdluspesa.
Laua kõrgus põrandast: 800 mm
Spindli nina ja laua vaheline kaugus: 200 mm - 760 mm
Spindli keskpunkt kuni sammas: 525 mm
Kiirliikumine (X/Y): 26 m/min
Kiirliikumine (Z): 20 m/min
Söötmise kiirus (X/Y/Z): 8 m/min
Min spindli kiirus: 25 p/min
Maksimaalne pöördemoment: 758 Nm
Maksimaalne tööriista läbimõõt: 125 mm (külgnevas hõivatud) / 260 mm (külgnevas vaba)
Tööriista maksimaalne pikkus: 400 mm
Kiibistamisaeg: 5,5 s
Jahutusvedeliku mahutavus: 200 l
Jahutusvedeliku pumba võimsus: 0,75 kW
Ühendatud koormus (30 min/100%): 41,2 KVA / 36,2 KVA
Suruõhuvarustus: 5 kg/cm², 200 L/min
Lisaseadmed
Väljatõmbesüsteem: Donaldson Torit DCE
Laastukonveier: Mayfran
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
