Mazak - VTC 800/30 SRDE-MIL-MAZ-2016-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

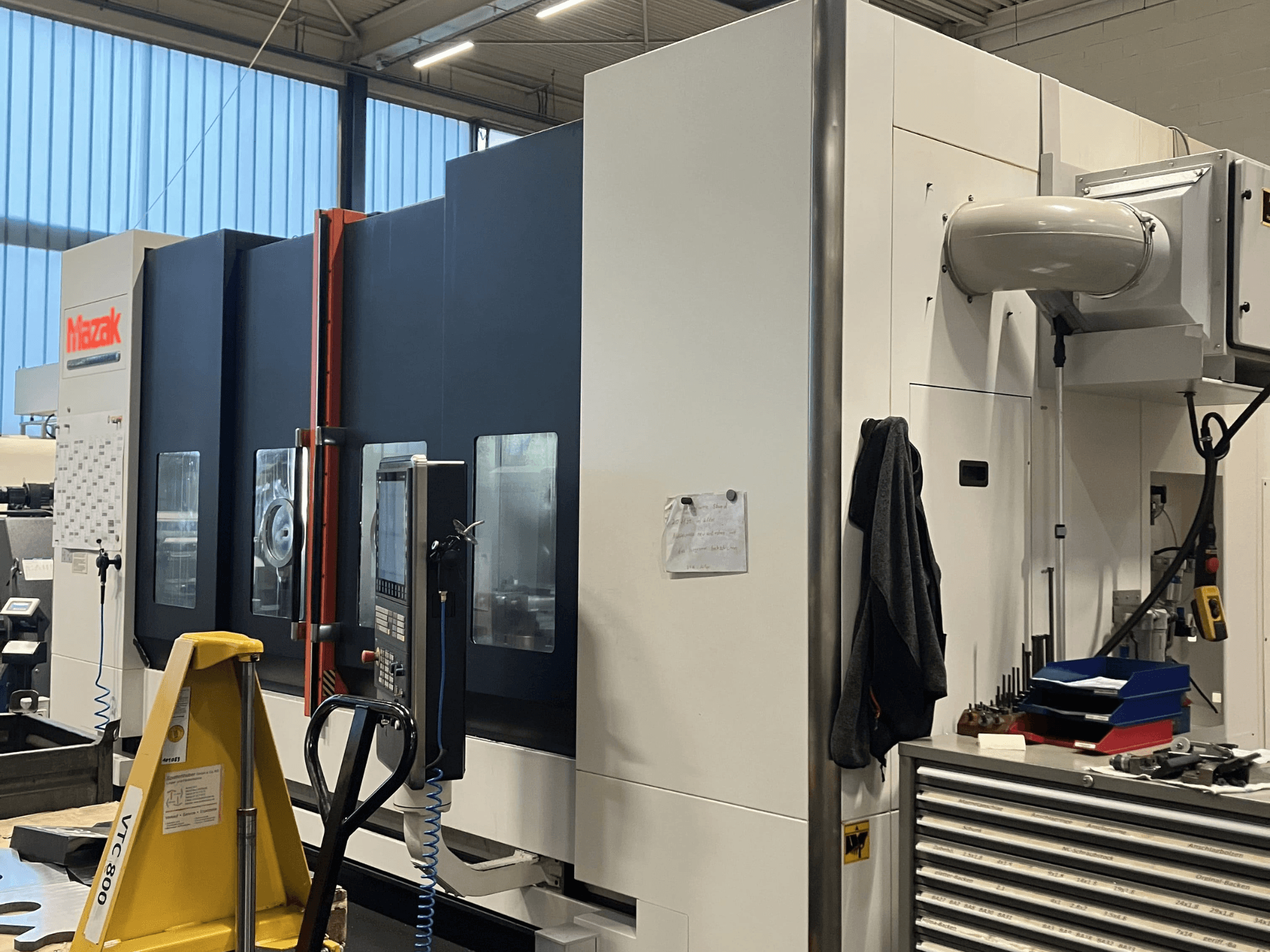

See 4-teljeline Mazak VTC 800/30 SR on valmistatud 2016. aastal ja sellel on tugev vertikaalne töötlemiskeskus, mille laua laius on 3500 mm ja pikkus 820 mm. Selle maksimaalne pöörlemiskiirus on 18 000 pööret minutis ja kiire liikumiskiirus 50 m/min kõigil X-, Y- ja Z-telgedel. Tööpingil on 30-kohaline tööriistavahetaja ja see suudab töödelda maksimaalselt 8 kgf kaaluga tööriistu. Kaaluge võimalust osta see Mazak VTC 800/30 SR vertikaalne töötluskeskus. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Mazak
- aasta: 2016
- MUDEL: VTC 800/30 SR
- tootmistunnid: 12000
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark:
Tehniline teave - Mazak VTC 800/30 SR
Mõõtmed
- Masina kõrgus: 3376 mm
- Masina pikkus: 5480 mm
- Masina kaal: 16300 kg
- Laua kandevõime: 2500 kg
Liikumine
- Telgede arv: 5
- X-telje liikumine: 3000 mm
- Y-telje liikumine: 800 mm
- Z-telje liikumine: 720 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 8 kg
- Pöörleva jõud: 33 kW
- Pöörlev kiirus: 18000 RPM
Lisainformatsioon
Reisid
Laua suurus: 3500 x 820 mm
B-telg: +110 kraadi
Min. kaugus spindli nina ja lauaplaadi vahel: 140 mm
Maksimaalne kaugus spindli nina ja lauaplaadi vahel: 860 mm
Tööspindel
tööriistahoidja HSK63
mahutab 155 tööriista HSK63 kinnitusega.
Söötmise kiirus
Kiirliikumise kiirus X/Y/Z: 50 m/min
Töölaud
T-pesa laius: 18 mm
T-pesade arv: 7
T-pesade vahekaugus: 100 mm
Laua kõrgus põrandast: 870 mm
Tööriistavahetaja
Tööriistapositsioonid: 30 (standard) / 48 (valikuline)
Tööriistade valik: lühim rada
Tööriista varre: järsk koonus 40°
Kõrvuti asetsevate positsioonidega hõivatud: 80 mm
Kõrvalolevate positsioonide puhul vaba: 130 mm
Kõikide tööriistade kogumass: 150 kgf
Laastude vahetamise aeg: 4.7 s
Utiliidid
Ühenduspinge: 380/400/415 V +10%.
Ühendussagedus: 50/60 +1 Hz
Õhurõhk: 5-9 bar
Õhuvooluhulk: 260 l/min
Mahuti maht: 500 l
Masina olek / kasutamine
Spindli töötundide arv: 12 000
Lisavarustus
AirFresh FMN V12 väljatõmbesüsteem (paigaldatud mõlemale küljele ja ühendatud ukseanduriga)
Paigalduskonks pöörleva laua vertikaalseks tööks
2x Renishaw TS27R integreeritud tööriista eelseadistusseadmed
Litsentsivõimalused: ShopMill Sinumerik 5-teljeline freesimine 5-teljelise töötlemise pakett
Varuosad:
Y-telje mootor tööriista hoidiku jaoks
Lineaartelje vahetusmootor
Rotatsioonitelje vahetusmootor
Silinder pöörleva üksuse jaoks
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
