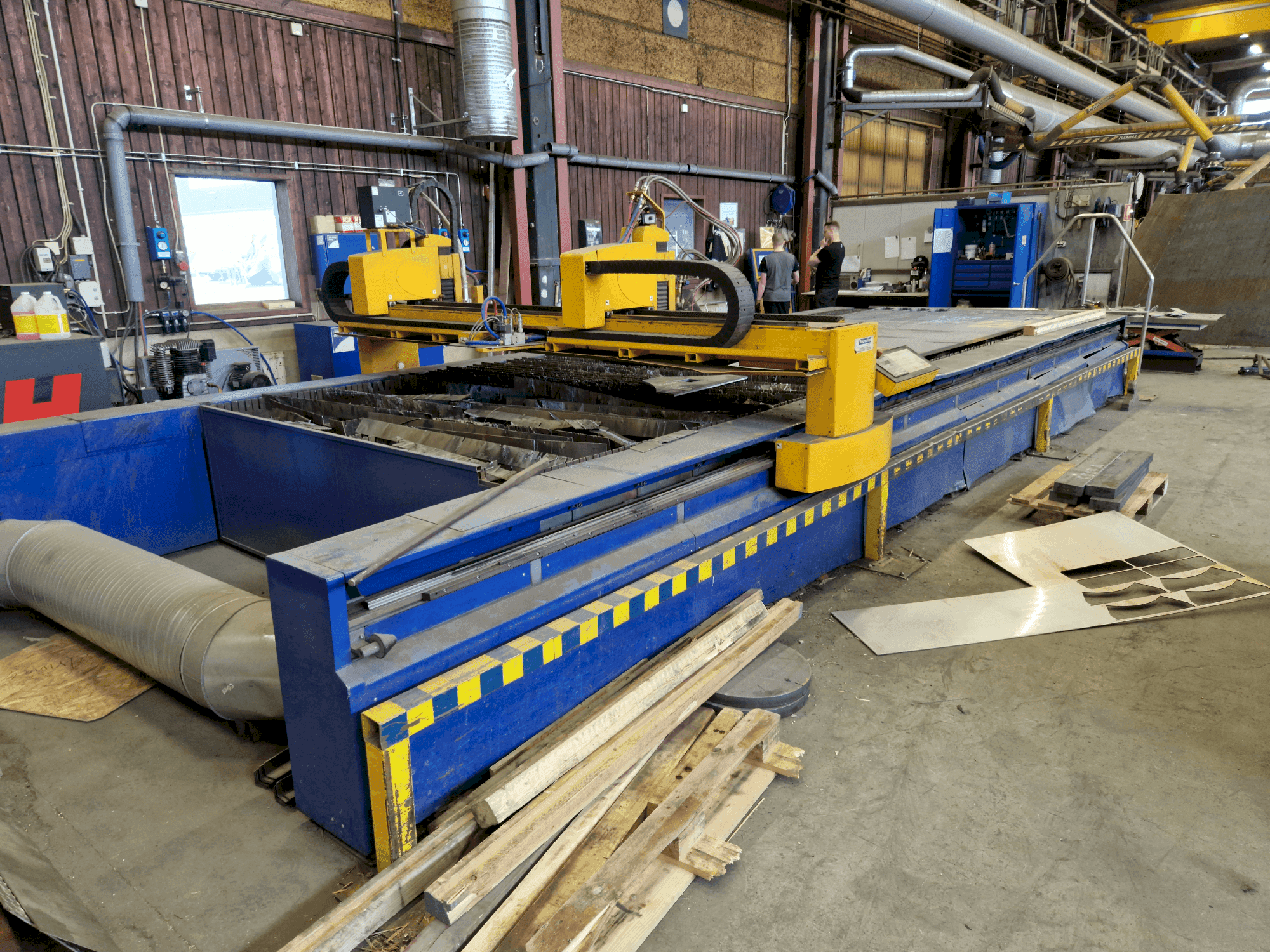

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Portaalide arv: 1

• Z-telgede arv: 2

• Põletite arv: 2

• Maksimaalne lõikepaksus: 50 mm

• Töökiirused: 1: 0-100 mm/s

• Töövälja - pikisuunaline liikumine: 7500 mm

• Tööala - ristliikumine: 2500 mm

• Tööväli - vertikaalne liikumine (plasma): 150 mm

• Tööväli - vertikaalne liikumine (gaas): 200 mm

• Tööväli - vertikaalne liikumine (gaasi-rotaator): 200 mm

• Puurpea BEM 12 vertikaalne liikumine: 80 mm

• Maksimaalne töötsooni laius: 4000 mm

• Maksimaalne töötsooni pikkus: 35 000 mm

• Maksimaalne kõrvalekalle pikisuunas: 0,5 mm / 3000 mm

• Maksimaalne kõrvalekalle ristisuunas: 0,5 mm / 2500 mm

• Elektriline katvus (mehaaniline osa): IP 43

• Ajamid (juhtimistehnika):

  • Pikitelg: 2 × DCM 6C 30/14 A1

  • Ristteljed: 2 × DCM 3B 35/06 A1

  • Vertikaaltelg: 2 × DCM 2C 30/03 B1

• Käiguvahetused:

  • Pikitelg (rihm): i = 14,81483886 mm/rev.

  • Ristteljed (rihm): i = 13,33335498 mm/rev.

  • Vertikaalne telg (rihm + kruvi): i = 2 mm/rev.

• Keskkonnatemperatuur: 5-40 °C

• Maksimaalne suhteline õhuniiskus: 90 % 20 °C juures

• Atmosfäärirõhk: 84-107 kPa

• Tolmusus: 200 mg/m³

• Keskkonna tüüp: Üldine (STN 330300, erandlik töötemp. N32)

Täiendavad seadmed

• Plasmaallikas: 1 × HPR 260 AGC (58 mm)

• Gaasipõleti: 1 × atsetüleen (Bir), sealhulgas gaasirotaator.

• Puurimispea: BEM 12
