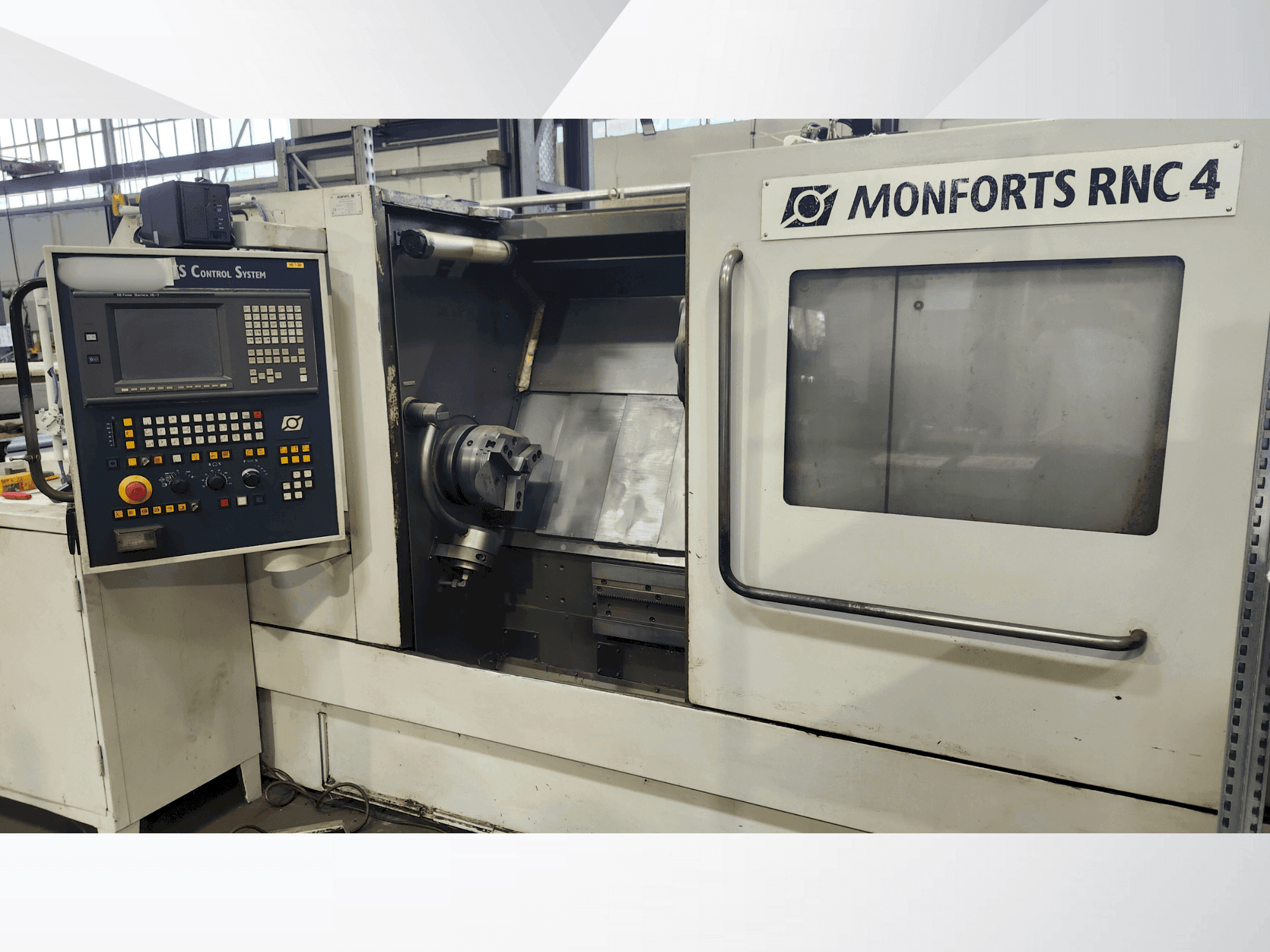

Monforts - RNC 4CH-TUR-MON-1997-00001

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Komplektis erinevad tööriistad, vaata pilte

Lisainformatsioon

• - Masin ikka veel töökorras // Tööpiirkond: Pööre üle voodi: 420 mm/ Pööre üle radiaalliuguri: 280 mm/ Treimispikkus: 600 mm/ Spindli läbimõõt eesmise laagri sees: 130 mm/ Spindli kinnitus: DIN 55026 A6/ Materjali läbilaskevõime: 65 mm/ Peaajam: Kolmefaasiline otseülekanne (100% töötsükkel / 50% töötsükkel): 18,5 / 22 kW/ Kiirusvahemik: 44 – 4000 p/min/ Pöördemoment: 346 / 411 Nm/ Etteandeajam: Kolmefaasilised servoajamid elektroonilise ohutusseirega/ Kiirliikumiskiirus X/Z-teljel: 24 / 30 m/min/ Etteandejõud X-teljel: 6,4 kN/ Etteandejõud Z-teljel: 10,4 kN/ Tööriistarevolver: 12 tööriistahoidikut vastavalt standardile DIN 69880 (VDI) 3425/2)/ Võlli läbimõõt: 40 mm/ Juhtimine: MONFORTS juhtimissüsteem MCS F (versioon 16T)/ Vahelduvvoolu servo ja digitaalsete spindliajamitega./ Omadused: 32-bitine protsessor ja siin/ Mõõteahelad 2 telje ja 1 spindli jaoks (laiendatav kuni 8 teljeni / 2 spindlini)/ Integreeritud, vabalt programmeeritav liidese juhtimine/ Operaatori paneeli komponendid: Kõrglahutusega värviline ekraan tööriista teekonna kuvamisega (masina liikumisega/ilma)/ Tarkvaraklahvid / Diagnostikasüsteem teeninduseks/ Integreeritud masina juhtimine ja pihuarvuti juhtpaneel/ CNC põhiseadmed: Programmimälu: u. 256 KB/ Maks. 63 programmi mälus (laiendatav 1000-ni) / 64 tööriistaandmete mälu, eraldi pikkuse ja kulumise jaoks / Samaaegne programmi sisestamine töötlemise ajal / Lõikeraadiuse kompenseerimine / Töötlemis- ja keermelõikamistsüklid (neljatsüklilised tsüklid) / Alamprogrammid (4-suunaline pesastamine) / Programmide/programmiosade kopeerimine ja segamine / Keermelõikamine kuni 500 mm/pööre, ettenihe pöörde kohta kuni 500 mm/pööre / Sisendi/väljundi eraldusvõime: 0,001 mm / Otse programmeeritav spindli pöörlemiskiirus / Spindli pöörlemiskiiruse, ettenihke ja kiirkäigu korrektsioon / Püsiv lõikekiirus kiirusepiiranguga / 8 nullpunkti nihet (1 üldine, 1 lisand, 6 programmeeritavat) / Täisringi programmeerimine otsese raadiuse sisestamisega / Spindli positsioneerimine (eraldusvõime: 0,1 kraadi) / Tööriista pikkuse määramine kraapimise teel / Andmete varundamine 6 kuuks patareide kaudu / 2 RS232C-V24 liidest (üks ühendatud juhtpaneeliga) / Tööriistaandmete sisestamine/väljund liidese kaudu / Toetus 15T töötlusprogrammidele / Lisavarustus: Laastukonveier, kettliigendiga konveier, väljastus Kõrgus: 1200 mm/ Tugevdatud jahutusvedeliku pump: 40 l/min rõhul 3 baari/ Tagapukk koos juhikuga/ Puksiirläbimõõt: 90 mm/ Käik: 90 mm (programmeeritav)/ Puksiirjõud (reguleeritav): 12 000 N, MT3/ Tagapuki reguleerimine: käsitsi/ Tööriista mõõtmine: käsitsi sissetõmmatav mõõtepea tööpiirkonnas/ Mõõtepea käsitsi lähenemine, tööriista pikkuste ülekandmine koos tarkvaraga/ Mõõtmisprotsessi jaoks tuleb toorik kinnitusest vabastada/ Padrun: Kolmepakiline elektriline padrun, Forkardt, tüüp 3 NHF 250-65/ Spindli kinnitus: A6, max. 4000 p/min/ Aluse ja kõvade ülemiste lõugadega, sh ühendusdetailid
