MORI SEIKI - CL 1500 TDE-TUR-MOR-2003-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

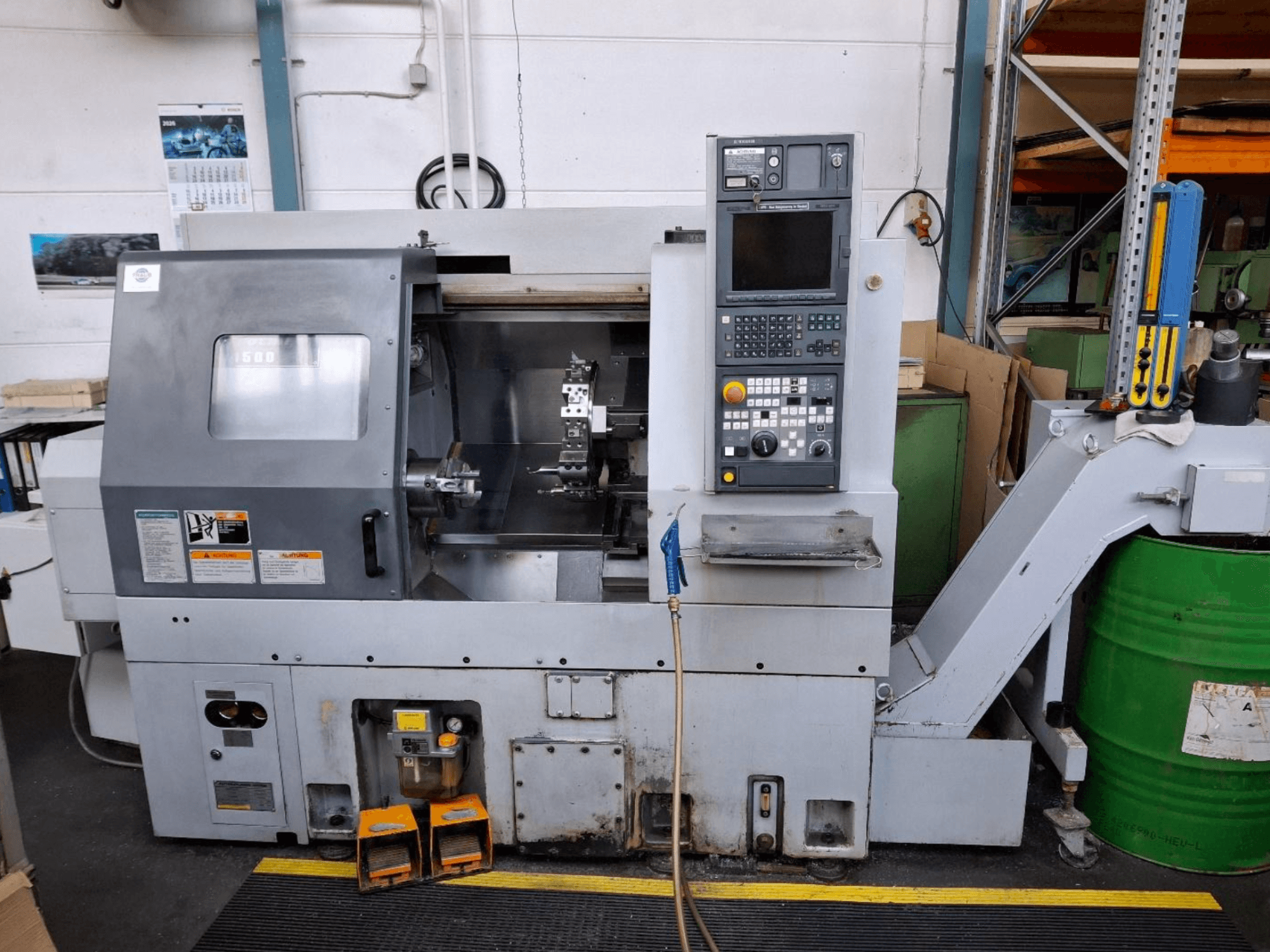

2003. aastal valmistatud horisontaalne treipingi. See MORI SEIKI CL 1500 T on Kitagawa elektripingi ja sisaldab sabapinki, tööriistade mõõtesüsteemi ja tööriistahoidikuid. See masin, mille tootmistundide arv on 1523, pakub usaldusväärset jõudlust treimisrakenduste jaoks. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge MORI SEIKI CL 1500 T masinat, mis meil on müügil. Võtke meiega ühendust, et saada lisateavet.
Ülevaade
- kaubamärk: MORI SEIKI
- aasta: 2003
- MUDEL: CL 1500 T
- tootmistunnid: 1523
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
Tehniline teave - MORI SEIKI CL 1500 T
Mõõtmed
- Masina kõrgus: 1810 mm
- Masina pikkus: 1990 mm
- Masina kaal: 3390 kg
- Masina laius: 1640 mm
Liikumine
- Telgede arv: 2
- X-telje liikumine: 245 mm
- Z-telje liikumine: 570 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Pöörleva jõud: 7.5 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Kontroll: MSG-805 V (MAPPS)
Maksimaalne läbimõõt: 510 mm
Soovitatav pöörlemise läbimõõt: 176 mm
Maksimaalne töötlemisläbimõõt: 420 mm
Maksimaalne treipikkus: 570 mm
Spindli nina: A2-5
Spindli puur: 43 mm
Spindli laagri läbimõõt: 80 mm
Tangi maht: 33 mm
X-telje servomootor: 1,5 kW
Z-telje servomootor: 2,0 kW
Kiirliikumine X-teljel: 24 m/min
Kiirliikumine Z-teljel: 24 m/min
Söötmiskiiruse vahemik: 0 - 1,260 mm/min
Resolutsioon: 1: 0,001 mm
Positsioneerimistäpsus X-telg: 0,004 mm
Positsioneerimistäpsus Z-teljel: 0,004 mm
Korratavus X-telg: ±0,003 mm
Korratavus Z-teljel: ±0,003 mm
Tailstocki puuri läbimõõt: 85 mm
Tailstocki koonus: MT4
Tailstock Quill Stroke: 120 mm
Tailstocki liikumine: 340 mm
Välise tööriista suurus: 20 × 20 mm
Sisemine puurvarda maht: Ø32 mm
Revolvipingi statsionaaride arv: 12
Revolveri indeksiaeg: 0,7 sekundit
Revooleripingi kinnitusjõud: 2300 Nm
Indekseerimiskoha läbimõõt: 180 mm
Automaatne revolvri suunamisloogika: Jah
Jahutusvedeliku mahutavus: 150 l
Jahutusvedeliku pumba vooluhulk: 13 L/min
Automaatne keskne määrimine: Jah
Toiteallikas: 400 V / 3 faasi / 50 Hz
Juhtimispinge: 200 V AC / 24 V DC
Ühendatud koormus: 17,3 kVA
Keermestik: Kitagawa B-206 A5 hüdrauliline võimsuskeermestik
Tailstock: Hüdrauliline
Tööriistade eelseadistus: Lisatud
Tööriistahoidjad: Kaasa arvatud
Kahekordne jalalüliti: Kaasa arvatud
Tugevdatud jahutusvedeliku pump: 20 L/min
Tugevdatud jahutusvedeliku pumba rõhk: 5 baari
Tugevdatud jahutusvedeliku pumba mootori võimsus: 1,1 kW
Laastukonveier: valikuline, ei kuulu komplekti
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
