MORI SEIKI - CL 150DE-TUR-MOR-1998-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

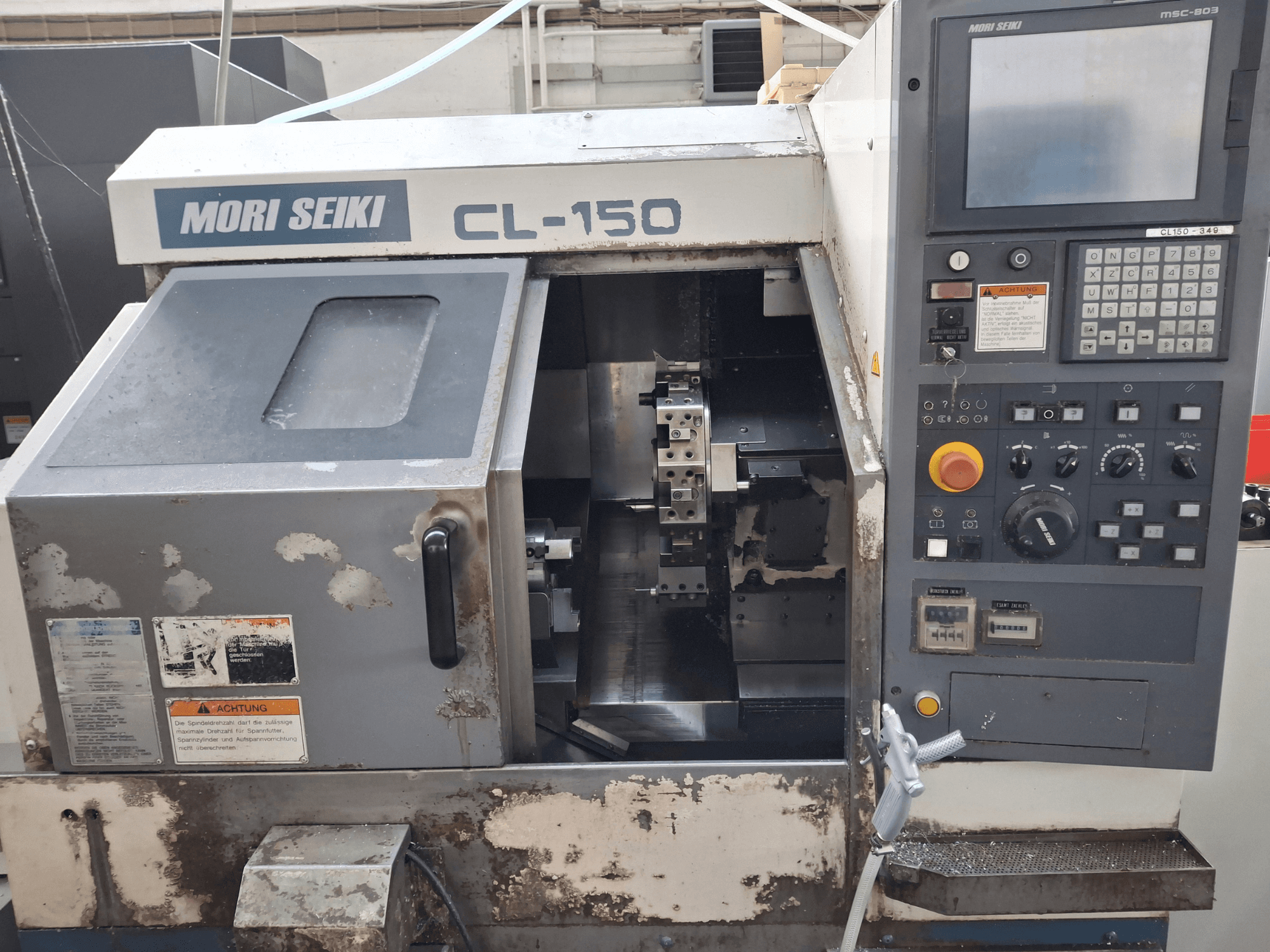

1998. aastal valmistatud horisontaalne treipingi. Selle MORI SEIKI CL 150 maksimaalne treipingi läbimõõt on 400 mm ja maksimaalne treipingi pikkus 303 mm. Selle spindli pöörlemiskiiruse vahemik on 60 - 6000 pööret minutis ja 12 jaamaga revolver, mis võimaldab tõhusat tööriistade haldamist. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge MORI SEIKI CL 150 masinat, mis meil müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: MORI SEIKI
- aasta: 1998
- MUDEL: CL 150
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: MITSUBISHI
Tehniline teave - MORI SEIKI CL 150
Kontrollseade
- Juhtimismärk: MITSUBISHI
- Juhtimismudel: MSC-803
Mõõtmed
- Masina kõrgus: 1700 mm
- Masina pikkus: 2500 mm
- Masina kaal: 2500 kg
- Masina laius: 1700 mm
Liikumine
- Telgede arv: 2
- X-telje liikumine: 235 mm
- Z-telje liikumine: 310 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Maksimaalne vara läbimõõt: 32 mm
- Pöörleva jõud: 7.5 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Ümberpööratav voodi: 515 mm
Maksimaalne pööramise läbimõõt: 400 mm
Standardne treimisläbimõõt: 176 mm
Standardne treipikkus: 150 mm
Maksimaalne treipikkus: 303 mm
Spindli keskkoha kõrgus: 950 mm
Spindli nina: A2-5
Spindli puur: 43 mm
Spindlilaagri siseläbimõõt: 80 mm
Standardse tooriku läbimõõt: 169 mm
Kasutatav varrasmaht: 33 mm
Tööriista suurus välis- ja fassaaditööriistade jaoks: 20 x 20 mm
Revolutsioonide arv: 1
Revolvipingede arv: 12
Torni indeksiaeg: 0,7 sekundit
Revolvipingi kinnitusjõud: 2300 Nm
Indekseerimiskoha läbimõõt: 180 mm
Automaatne tööriistavaliku loogika: Jah
X-telje mootori võimsus: 1,5 kW
Z-telje mootori võimsus: 2,0 kW
Manuaalne söötmise kiirus: 0 - 1260 mm/min
Programmeeritav söötmise kiirus: 0,001 - 500 mm/rev
Kiirliikumine X-teljel: 30 m/min
Kiirliikumine Z-teljel: 30 m/min
Positsioneerimise eraldusvõime: 0,001 mm
Jahutusvedeliku mahutavus: 123 l
Jahutusvedeliku pumba võimsus: 13 l/min
Määrimine: Automaatne keskne määrimine
Toiteallikas: 380 V / 3 faasi / 50 Hz
Juhtimispinge: 200 V AC / 24 V DC
Ühendatud koormus: 20 kVA
Nimivõimsus: 23 kVA
Täieliku koormuse vool: 67 A
Spindlimootori voolutugevus: 74 A
Katkestusvõimsus: 5 kA
Sagedus: 50 Hz
Pinge: AC 200 V
Faas: 3
Juhtimisseade defektne: Vähemalt andmekadu või kahjustatud trükkplaat (kinnitamata diagnoos).
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
