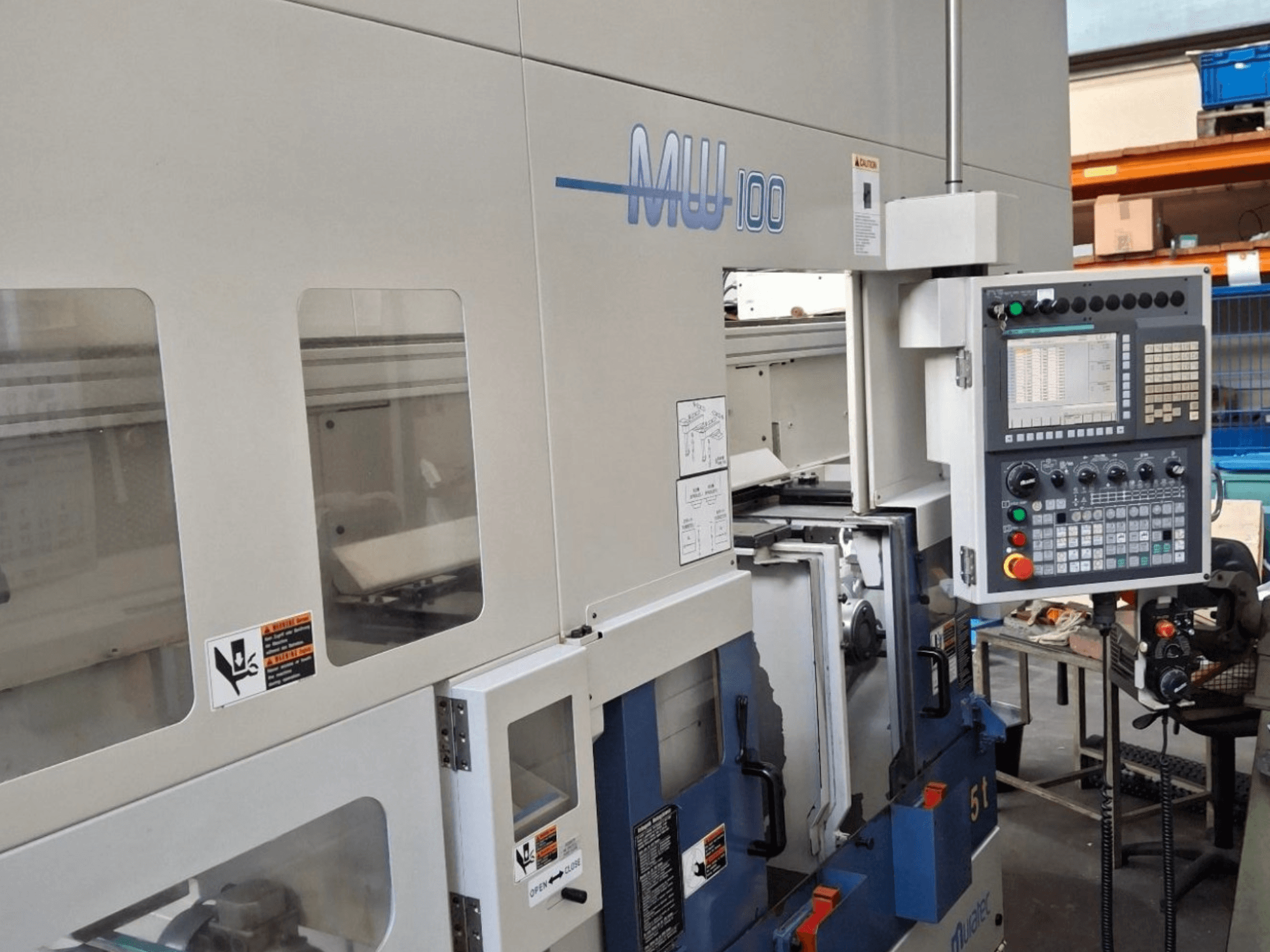

See 4-teljeline Muratec MW 100 GT mitme spindliga treipink on toodetud 2012. aastal. Selle maksimaalne treipingi läbimõõt on 168 mm ja treipingi pikkus 145 mm. Masin on varustatud kahe revolvri, millel mõlemal on 8 tööpunkti, ja tõhusaks tööks vajaliku portaallaaduriga. Kui otsite kvaliteetseid treimisvõimalusi, siis kaaluge Muratec MW 100 GT masinat, mis meil müügil on. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Muratec
- aasta: 2012
- MUDEL: MW 100 GT
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Mitme Ketrusega Treipink
- juhtseadme tootemark: FANUC
Tehniline teave - Muratec MW 100 GT
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: 31i-TA
Mõõtmed
- Masina kõrgus: 2300 mm
- Masina pikkus: 1550 mm
- Masina kaal: 3500 kg
- Masina laius: 1650 mm
Liikumine
- Telgede arv: 4
- X-telje liikumine: 130 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Ei
- Maksimaalne vara läbimõõt: 47 mm
- Pöörleva jõud: 5.5 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Juhtimismudel: FANUC 31i-TA
Spindlite vaheline kaugus: 340 mm
Max. Pöörde läbimõõt: 295 mm
Max. Pööramise läbimõõt: 168 mm
Max. Pööramise pikkus: 145 mm
Spindliots: JIS A2-5
Max. Tööpesa läbimõõt: 165 mm (6")
Spindli laagri läbimõõt: 80 mm
Kiirliikumine X-teljel: 24 m/min
Kiirliikumine Z-teljel: 24 m/min
Revolutsioonide arv: 2
Revolvipingi statsionaarid: 8
Tööriista varre suurus: 20 x 20 mm
Max. Puuri läbimõõt: 40 mm
Revolutsioonitrepi indeksiaeg: 0,2 sekundit
Max. Töödetaili läbimõõt: 80 mm
Max. Tooriku pikkus: 60 mm
Lõike läbimõõt: 12 mm
Max. Töödetaili kaal (ühe käe kohta): 2,0 kg
Standardne laadimisaeg: 4,5 sekundit
Minimaalne töötlemisaeg: 16 sek
Laaduri X-telje liikumine: 1420 + 1420 mm
Laaduri Y-telje liikumine: 435 mm
Laaduri Z-telje liikumine: 135 mm
Laaduri käe pöörlemisvahemik (Alpha-telg): 180°
Laaduri käe pöörlemiskiirus: 0,4 sek / 180°
Laaduri X-telje kiire liikumine: 150 m/min
Kiirlaaduri Y-telg: 120 m/min
Kiirlaaduri Z-telg: 55 m/min
Kaubaaluste mahutavus: 14
Max. Ladustamiskõrgus: 450 mm
Töödetaili läbimõõdu vahemik: 30 - 160 mm
Max. Tooriku kaal kaubaaluse kohta: 40 kg
Masina jalajälg (koos lisaseadmetega): 300 x 2380 mm
Ühendatud koormus: 30 kVA
Portaallaaduri süsteemid: 2
Osakute kurnad kontrollidetailide jaoks: 2
Hüdraulilised võimsusvahendid: 2 x SMW Autoblok BHM 165, 6".
Hüdrosilinder (vasakpoolne): SMW SIN-S 100
Hüdrosilinder (paremal): SMW VNK 70/37
Õhukontrollitud töödetaili kohaloleku jälgimine: Jah
Töödetaili kinnipidamise jälgimine: Mõlemad küljed
Spindli orientatsioonipositsioonid: (Mõlemad küljed)
Jahutusvedeliku läbivool: mõlemal pool
Automaatne jahutusvedeliku pump Mahutavus: 200 l
8-positsioonilised reaktoritorni: 2
Signaaltorni valgus: Jah
Õliudu väljatõmbamise ettevalmistus: Jah
Automaatne masina seiskamine: Jah
Automaatne keskne määrimine: Jah
RS232C liides: Jah
Väline trafo: Jah
Valikuline:
Tüüp: Gantry Loader: Tüüp: 3-teljeline püstlaadur
Laastude konveier
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
