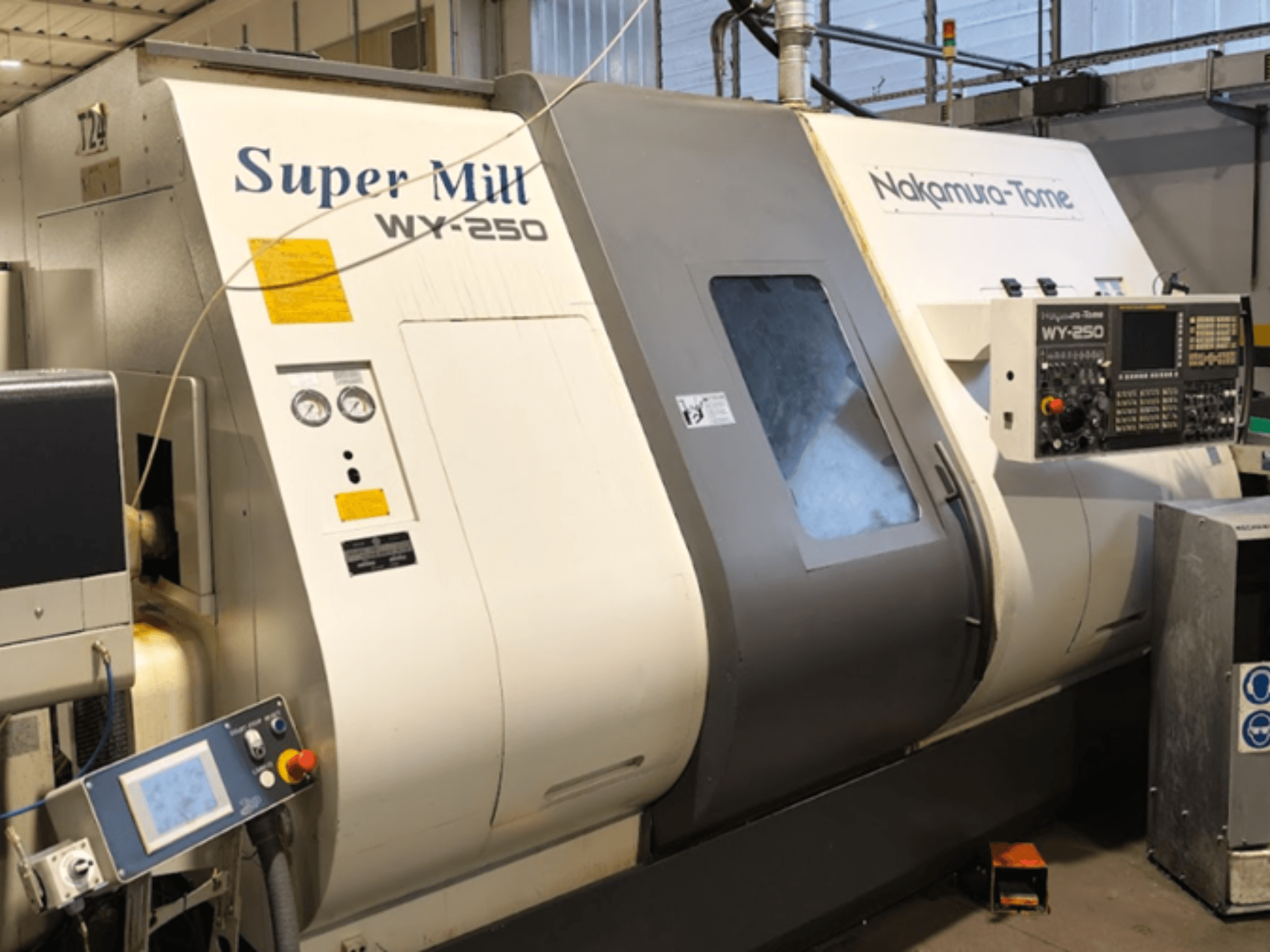

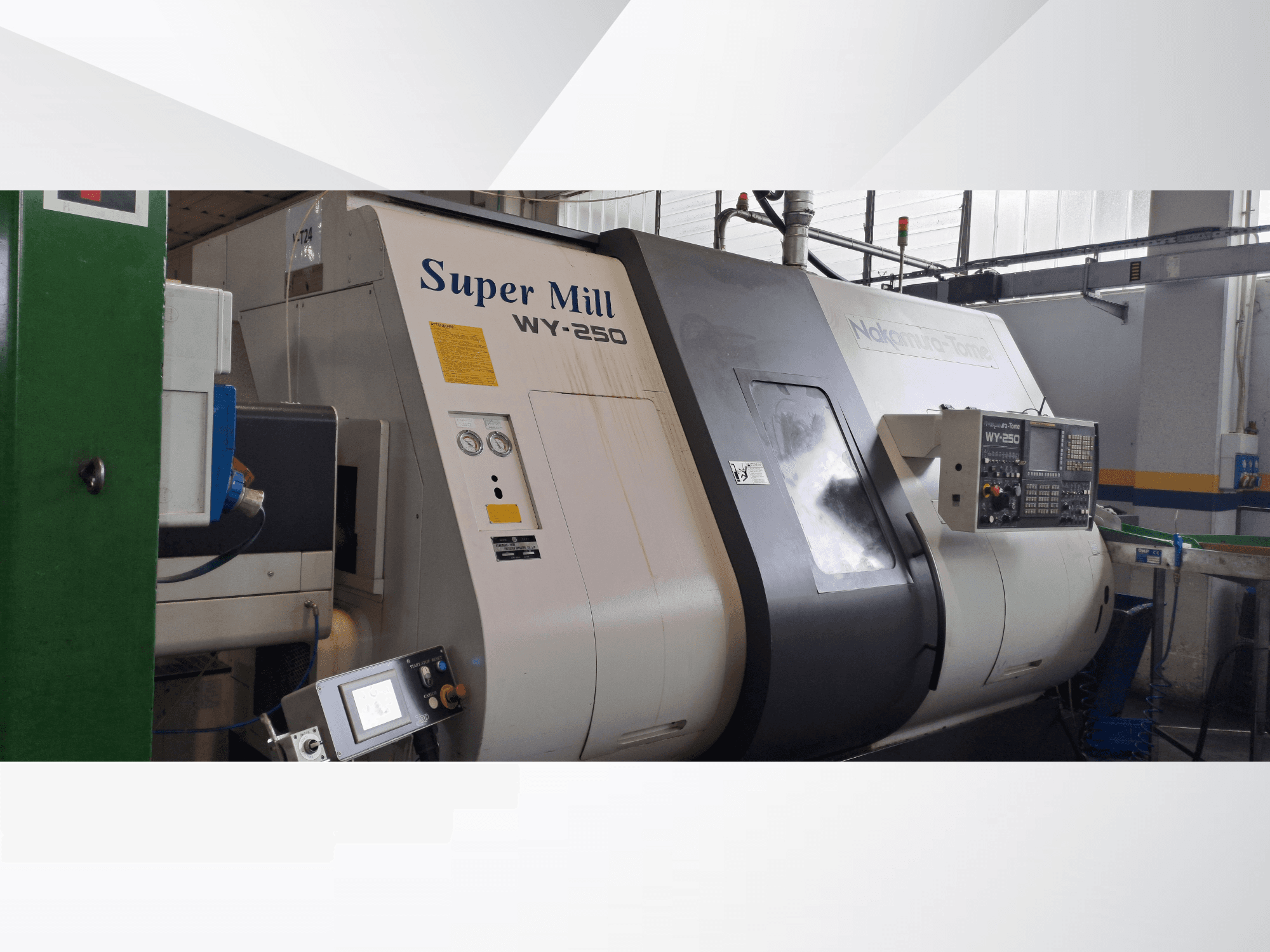

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Reisid:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Kaasasolevad tööriistad:

  • 4x välised tööriistahoidikud

  • 4x tööriista hoidikut 2 vastandliku tööriista üheaegseks paigaldamiseks

  • 6x puurvarda hoidikud

• Ajatavad tööriistapidajad (HEIMATEC):

  • 4x radiaalsed

  • 4x aksiaalne

• pingihoidikud (Bellegrandi):

  • Peaspindel: MSCNT70-A6" BA ja BD kinnituspinkide jaoks, suurus 70, koos vastavate tassidega.

  • Vastaspindel: MSCTNR70-A5" BA-spiraalidele suurusega 70, komplektis vedruheitjaga

Lisavarustus

• IEMCA Master 880/33/P vardasöötur (2003), S/N: 0200347S03

  • Kasutamine: Automaatne vardasöötur CNC-pingi jaoks

  • Mahtuvus: 1,5 kg:

    • Maksimaalne varraste pikkus: 3300 mm (tuleb kinnitada).

    • Maksimaalne varda läbimõõt: kuni Ø80 mm (mudeliperekonna viide)

    • Juhtkanalid: Ø65 mm kaasas; Ø70 mm on praegu paigaldatud ja saab masinaga koos tarnida.

  • Omadused: Automaatne laadimine/söötmine, sünkroniseerimine treipingi tsükliga, ühildub spindliliinide/juhtimiskanalite süsteemidega, tugev raam

  • Märkus: Müüakse koos Nakamura Tome WY-250-ga; mõned tarvikud/juhtimiskanalid võivad kuuluda treipingi seadistuse juurde.

• Täielik käsilõugade komplekt ("Manine") detailide mahalaadimisseadme jaoks (detailide mahalaadimisseadme ise ei ole täpsustatud)

Masina seisukord / tehniline seisund - TÄHELEPANU

Müüakse masin praeguses tehnilises seisukorras ja müüja EI tee remonti enne müüki.

Peamised teadaolevad probleemid / seisukorra punktid:

• Alumine revolvri juhitav tööriistade funktsioon ei tööta korralikult.

• tuvastatud probleemid õhk/õli määrdesüsteemiga

• Rooste olemasolu alumise revolvri käigukasti sees.

• ülemise revolvri käigukast on täidetud NBU15 määrdega, kuigi süsteem peaks töötama õhk/õli määrimisega.

• Z1 telje lineaarsed juhikud/liugurid vajavad väljavahetamist.

• Z2-telje lineaarsed juhikud/liugurid vajavad väljavahetamist.

• Masina kontrollimisel tuvastatud geomeetrilised kõrvalekalded

• Mõõdetud erinevad spindli/piduri/hüdrosilindri kõrvalekalded.

• Mitmed laagrid, kuulikruvid, tihendid, juhtrullid, rihmad, määrdekomponendid ja puhastid vajavad väljavahetamist vastavalt lisatud varuosade loetelule.

Kontrollimise tähtsamad punktid:

• Mõõdeti ja dokumenteeriti masina geomeetria ja spindli paralleelsus.

• Nii spindlite kui ka hüdrauliliste kinnituspukkide puhul tuvastati jooksevus.

• Mitme telje määrde- ja kaitsekomponendid vajavad hooldust/asendamist.

• Üksikasjalik varuosade nimekiri on kättesaadav.

Lisatud dokumentatsioon:

• Tehnilise kontrolli aruanne

• Geomeetria kontrollimise aruanne

• Varuosade/asendusdetailide nimekiri

• Fotod kahjustatud/kulunud komponentide kohta

Masin on endiselt väga hästi varustatud Nakamura Tome WY-250 Super Mill platvorm, kuid potentsiaalsed ostjad peaksid masina hindamisel arvestama vajalike remondi- ja hooldustööde vajadusega. Tehnilise ülevaatuse ja varuosade dokumentatsioon on soovi korral saadaval.
