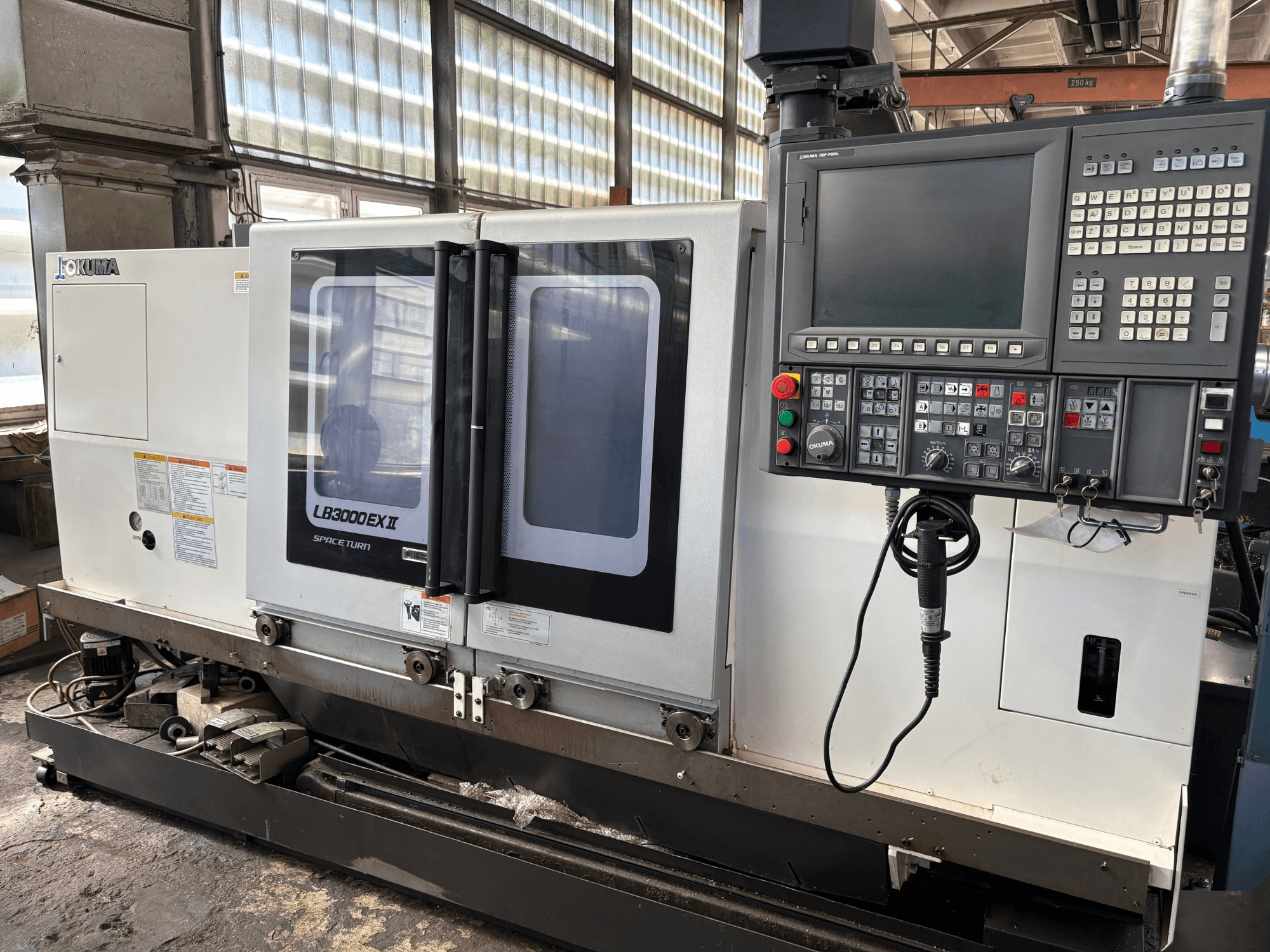

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Mõõtmed

• Pöördeulatus töölaua kohal: 580 mm

• Pöördeulatus pikisuunalise liuguri kohal: 470 mm

• Spindlite keskpunktide vahekaugus: 1 020 mm

• Maksimaalne treimisdiameeter: 340 mm

• Maksimaalne treimispikkus: 1 000 mm

• Tööeseme maksimaalne kaal keskpunktide vahel: 250 kg

Peavõll

• Spindli läbimõõt: 120 mm

• Spindli ots: JIS A2-6 (valikuliselt JIS A2-8)

• Spindli ava: 80 mm

Teljed

• Z-telje kiirliikumine: 30 000 mm/min

• X-telje kiirliikumine: 25 000 mm/min

• X/Z-telje liikumisvahemik: 0,001–1 000 mm/pöörde kohta

Revolver

• Tüüp: V12

• Tööriistakohti: 12

• Sobib pöörlevatele või ajamiga tööriistadele (L- või M-tööriistad)

• Tööriista välismõõt: 25 × 25 mm

• Tööriista sisemõõt: Ø40 mm

Ajamiga tööriistad / C-telg

• Ajamiga tööriista pöörlemiskiirus: 45–6000 p/min

• C-telje vahemik: 360°

• C-telje indekseerimise samm: 0,001°

• C-telje kiirliikumise kiirus: 200 p/min

Tagapink

• Koonus: MT nr 5

• Liikumisulatus: 1 015 mm

• Mootor: 2,9 kW

Elektrisüsteem / abiseadmed

• Hüdraulikamooduli pump: 2,2 kW

• Määrdepump: 0,018 kW

• Jahutusvedeliku pump: 0,25 kW (kõrvaline laastude väljutamine) / 0,8 kW (tagumine laastude väljutamine)

• Toitepinge (käsitsi): 200 V

• Transformaatori pinged: 220 / 240 / 380 / 415 / 440 / 480 V

• Sagedus: 50/60 Hz

• Elektrikapi kaitseklass: IEC IP54
