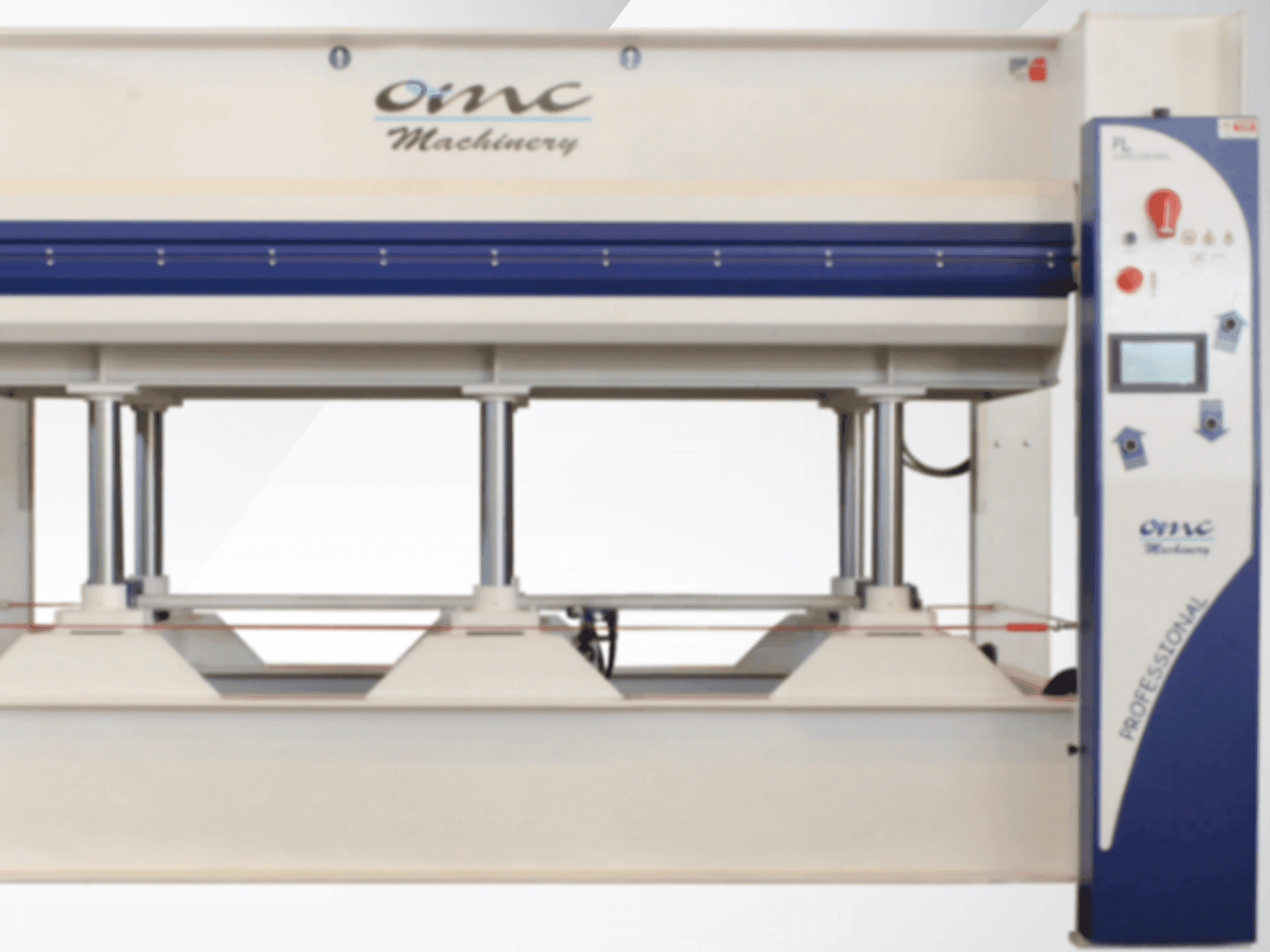

OMC - PL 90sIT-PRE-OMC-2025-00001

Kuumplaatpress Tootja: OMC Tüüp: PL 90s Uus masin Tehnilised andmed Plaadi mõõtmed: 3000 x 1300 mm Löögipikkus: 400 mm Löögitüüp: ülespoole suunatud löök (alt üles) Plaadi tüüp: Elkomi elektroonilised plaadid Pressimisjõud: 90 tonni 80% pinnast Pressisilinder: 6 x Ø 70 mm Erirõhk: 2,05 kg/cm² 100% pinnast, 2,56 kg/cm² 80% pinnast Laadimis- ja tühjenduskülg: 3000 mm Küttesüsteem: elektrooniline 25,4 kW, maksimaalne temperatuur 120 °C Automaatne avamine ajastiga Juhtpaneel: standardne Ühendus: 400 V, 50 Hz, 3-faasiline Ohutusseadmed: Ohutustross ümber kogu pressi Hädaolukorra nupp Kahekäeline juhtimine CE-standard Pressi konstruktsioon Pressi konstruktsioon on valmistatud komposiitmaterjalist ja keevitatud terasest. Nii fikseeritud kui ka liikuv plaadi konstruktsioon on valmistatud komposiitmaterjalist ja keevitatud terasest. Press on varustatud hammaslatiga juhikusüsteemiga, mis tagab plaatide sulgemise/avamise ajal täiusliku paralleelse liikumise. Elkomi kuumutusplaat Elkomi elektrilised plaadid elektriliste takistitega Plaadid koosnevad puitlaastplaadist, millele on kinnitatud elektriliste takistitega alumiiniumleht. Maksimaalne töötemperatuur 120 °C. Maksimaalne surujõud = 7 kg/cm² Hüdraulikasüsteem - Hüdraulikasüsteem koosneb kaheastmelisest agregaadist, millel on veealune pump müra vähendamiseks ja pöörlevate osade määrimiseks. - Pump kiireks sulgemiseks/avamise (suur voolukiirus – madal rõhk 35 l/min), pressipump (väike voolukiirus – kõrge rõhk 1,6 l/min). - 2 HP elektrimootor - Hüdraulikaseade on varustatud järgmiste paagile paigaldatud juht- ja ohutusklappidega: - Maksimaalse rõhu klapp: takistab liigset rõhku hüdraulikasüsteemis elektri- või elektroonilise juhtimise rikke korral - Rõhuhoiduklapp (tagasilöögiklapp) - Madala tühjendusrõhu klapp (eeltühjendusklapp). See hoiab ära ohtlikud löögid süsteemis. - Õli tühjendamise magnetklapp Juhtpaneel ja elektrisüsteem Pressimise parameetreid saab seadistada juhtpaneelil, mis on varustatud järgmiste lülitite ja mõõdikega: - 2 temperatuuri regulaatorit plaadi temperatuuri seadistamiseks - Manomeeter rõhu reguleerimiseks koos automaatse rõhu tasakaalustussüsteemiga - Üldine sisse-/väljalüliti - Kaks käsitsi kasutatavat ohutusnuppu pressi sulgemiseks - Taimer automaatseks avamiseks - Lüliti, millega valida töötsükli järel plaatide käsitsi või automaatne avamine. - Ülemise ja alumise plaadi takistuse sisse-/väljalüliti Ohutussüsteemid - Ajastatud kahekäeline juhtimine pressi sulgemiseks - Ohutustross pressi neljal küljel - Plaadi lukk hooldustöödeks - Kaitsed hammasratta ja hammaslatiga seadmetele - Ohutuskleebised ja hoiatusmärgised - Kasutus- ja hooldusjuhend - Press vastab CE-standarditele Valikuline: Puutetundlik ekraan – programmeeritav loogikakontroller 7-tolline värviline puutetundlik ekraan, mis on spetsiaalselt välja töötatud järgmiste parameetrite seadistamiseks - temperatuurid - pressimisaeg - Küttesüsteemi igapäevane seadistamine - Küttesüsteemi automaatne väljalülitamine kui seatud temperatuur on saavutatud ja automaatne temperatuuri taastamine - uus süsteem automaatseks rõhu seadistamiseks - Võimalus salvestada ajaloolisi andmeid/parameetreid - Diagnoosisüsteem Andur plaatide paralleelse liikumise kontrollimiseks Anodeeritud (anodiseeritud) pind kahel plaadil Kahe silindri elektriline väljalülitamine + andurid paralleelse juhtimise jaoks Mylar-kile paneelidel
