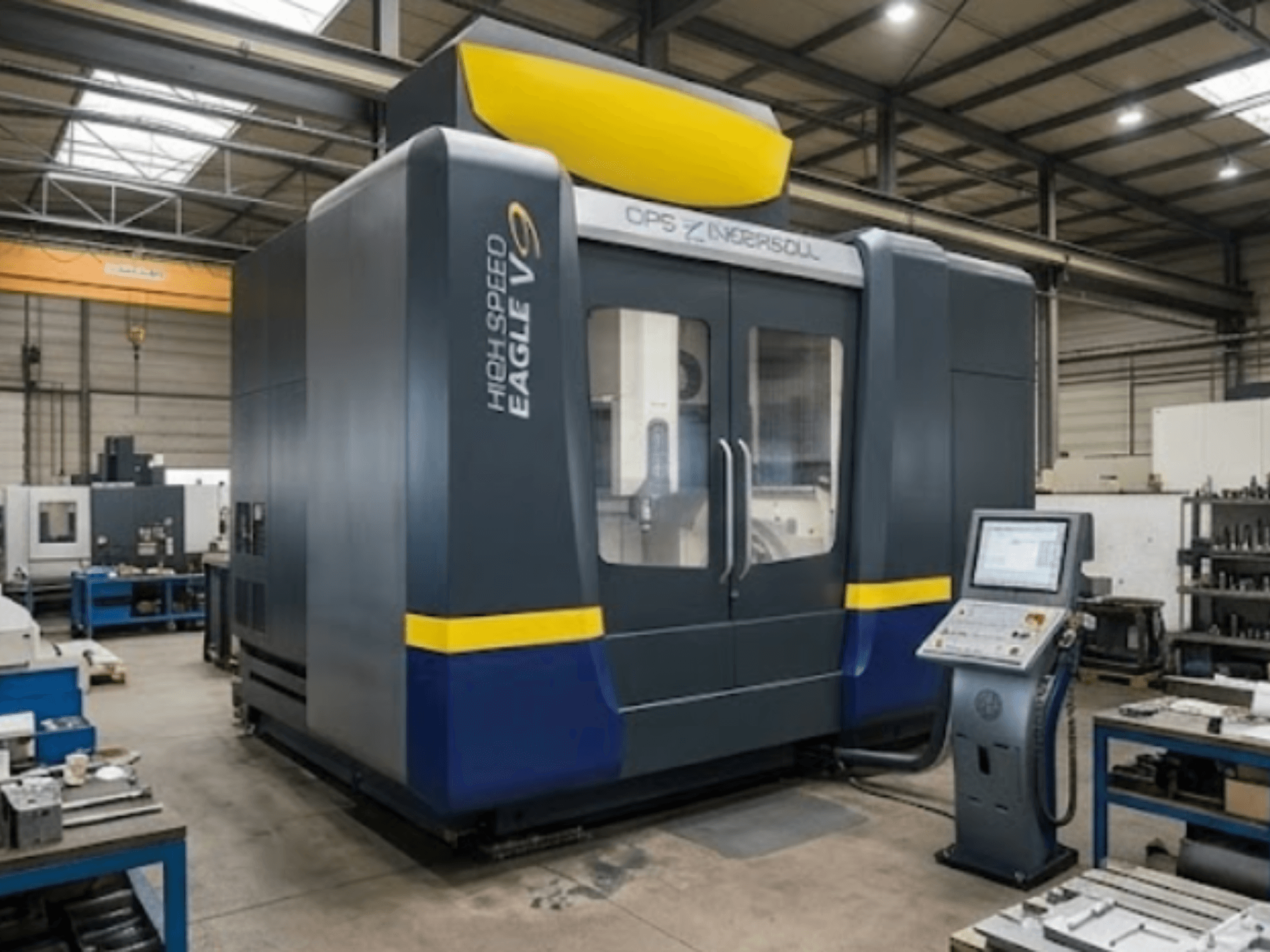

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Seadme konstruktsioon: kaheportaaliline ajam X- ja Y-teljel, vibratsiooni summutav polümeerbetoonist alus koos vundamendita 3-punktilise paigaldusega

- X-telje liikumisulatus: 800 mm

- Y-telje liikumisulatus: 600 mm

- Z-telje liikumisulatus: 500 mm

- B-telje liikumisulatus: 140° / 60°

- C-telje liikumisulatus: 360°

- B-telje kiirus: 25 pööret minutis

- C-telje kiirus: 100 pööret minutis

- Maksimaalne kiirliikumise kiirus: 45 m/min

- Maksimaalne kiirendus: 10 m/s²

- Spindel 1 (standard): kõrgsageduslik spindel HSK-A63, võimsus 35 kW, pöörlemiskiirus 1–18 000 p/min, pöördemoment 83 Nm

- Spindli 1 tööriistavahetaja: HSK-A63, 48-kohaline

- Spindel 2 (valikuline lisavarustus 5): kõrgsageduslik spindel HSK-E50, võimsus 17 kW, pöörlemiskiirus 1–36 000 p/min

- 2. spindli tööriistavahetaja: HSK-E50, 72-kohaline

- Juhtimissüsteem: HEIDENHAIN iTNC 530 HSCi

- Lauatüüp: T-sooniga laud (asendatakse 4./5. telje mooduliga, kui see on valitud)

- 4./5. telje töödeldava detaili mõõtmed: läbimõõt 500 mm x kõrgus 500 mm, maksimaalne kaal 250 kg

- Täpsuspakett 1: Soojusvaheti kontuur +/- 0,1 °C ja ajami jahutus

- Täpsuspakett 2: asukoha- ja geomeetriliste vigade kompenseerimine X/Y/Z-telgedel

- Täpsuspakett 3 (5-teljeline lisavarustus): ATDC (automaatne temperatuuri kõikumise kontroll), 5-teljeline kompenseerimine, Heidenhain KinematicsOpt koos kalibreerimiskera

- Tööriista mõõtmine: Blum-lasersüsteem tööriista purunemise kontrolliks ning tööriista pikkuse ja läbimõõdu kompenseerimiseks

- Töödetaili mõõtmine: Renishaw infrapuna-puuteproov

- Määrimine: minimaalse koguse määrimine (väline spindel), spindli, ajami ja juhtimissüsteemi automaatne keskmäärimine

- Automaatika / käitlemissüsteem (lisavarustus 13): paremale küljele paigaldatud käitlemissüsteem IMC5 MultiChange light (2004. aasta), RCS standardhaare, 8-kohaline töödeldava detaili hoidja

- Elektroodimagasin (valik 14): kahekordne elektroodimagasin Erowa ITS (154-kohaline)

- Lisafunktsioonid:

laastukast

automaatne lõikuri puhastamine pihustusvedelikuga

HR410 käsiratas
