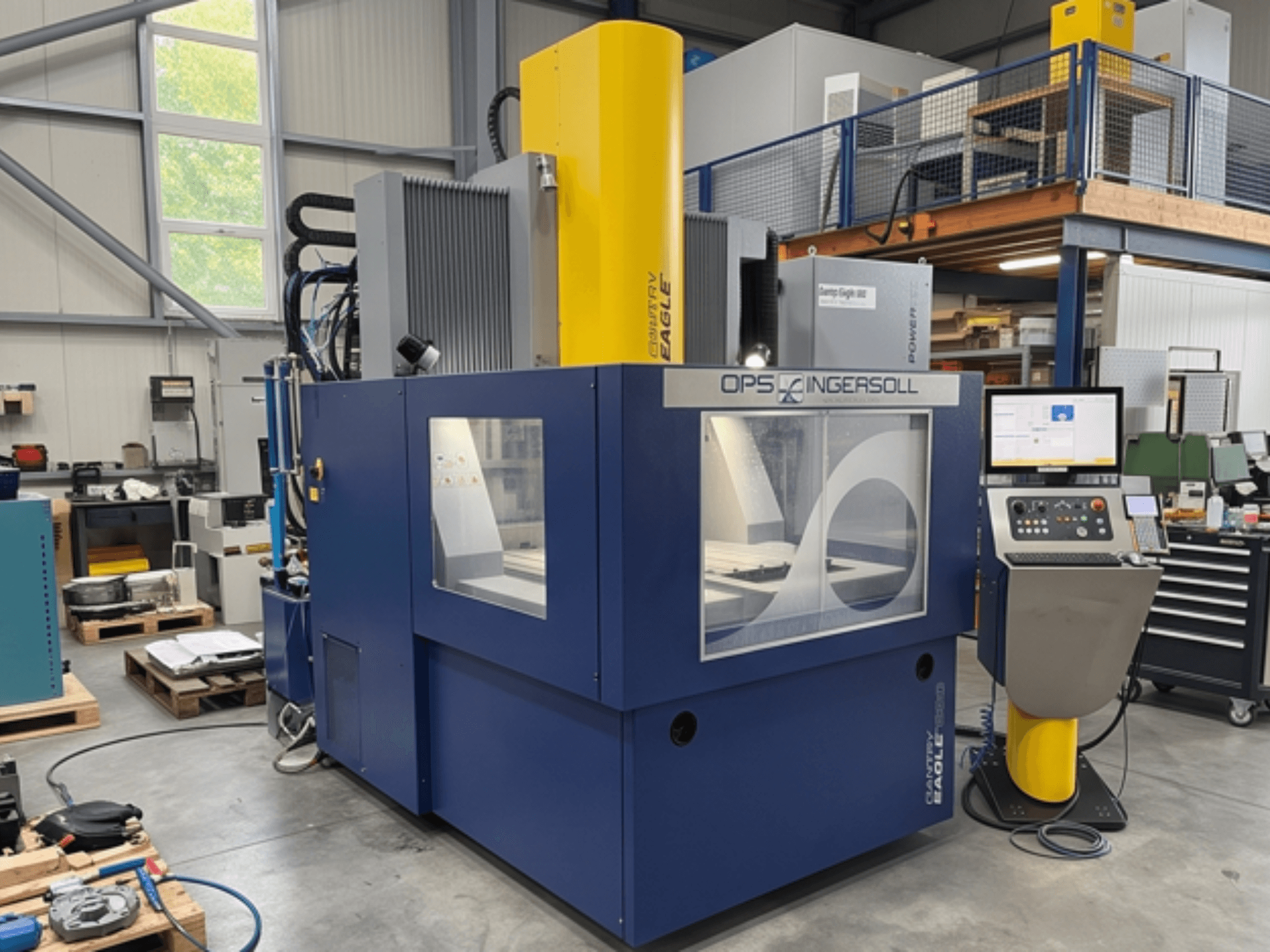

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Juhtimissüsteem: Eagle Powertec PC/NC juhtimissüsteem 3060 (22-tolline puutetundlik ekraan, Multiprog Powertec-tehnoloogial põhinev programmeerimine, Powertec 2 Easy Burn kiirprogrammeerimine, Powertec Handheld, Etherneti ja USB-liidesed, MultiControl kaughooldus)

- Peenviimistlusgeneraator: Eagle Powertec PT60

- Z-telje kiirus: Eagle Power Jump, Z-telje intervallkiirus 18 m/min

- Liikumisulatus X / Y / Z: 880 x 1360 x 700 mm

- Laua ja pinguti vaheline kaugus (min./maks.): 440 / 1140 mm

- Tööpinda mõõtmed: 1110 x 1610 mm (tööpinda kinnituspind on standardiga võrreldes 50 mm sügavam)

- Dielektriline kõrgus: 960 mm (valikuvõimalus: 1000 mm)

- Spetsiaalne teleskoopiline töötank (L x P x K): 1140 x 1640 x 1040 mm

- Maksimaalne peakoormus: 300 kg

- Dielektrilise vedeliku lisamaht: 2000 l (kokku 4800 l koos lisamahuti ja ühendusvoolikutega)

- Elektroodivahetaja: EW30 (30-kordne) / 13-kordne baasüksus

- Mõõtesüsteem: lineaarne mõõtesüsteem X- ja Y-teljel (Z-teljel juba olemas)

- Elektroodide kinnitussüsteem: Hirschmann H5000 / Minifix (H8.11.20)

- Energiasäästufunktsioon: ECOTEC

- Loputamine: programmeeritav survega loputamine, käsitsi imiühendus

- Filtrisüsteem: 32 m² paberist küünalfilter

- Jahutus: kompressoriga jahutusseade

- Toitepinge: 400 V3~ / 50 Hz

- Juhtpinge: 24 VDC

- Maksimaalne kaitsmeväärtus: 32 A

- Võimsustarbimine: 20 kVA

- Kogukaal: u. 12 500 kg (masina alus: 10 000 kg, portaal: 2 500 kg, lisamahuti: 1 100 kg)

- Lisafunktsioonid: C-telg ilma kinnitusklambrita, CO₂-tuletõrjesüsteem, T-sooniga plaat suurte elektroodide kinnitamiseks, masina jalad, ettevalmistus välise erosiooniudu eemaldamise otsiku paigaldamiseks, tulekahju klapp, konstruktsiooni värviviimistlus värvitoonides Cobalt Blue (RAL5013), Telegrey (RAL7045) ja Rape Yellow (RAL1021)
