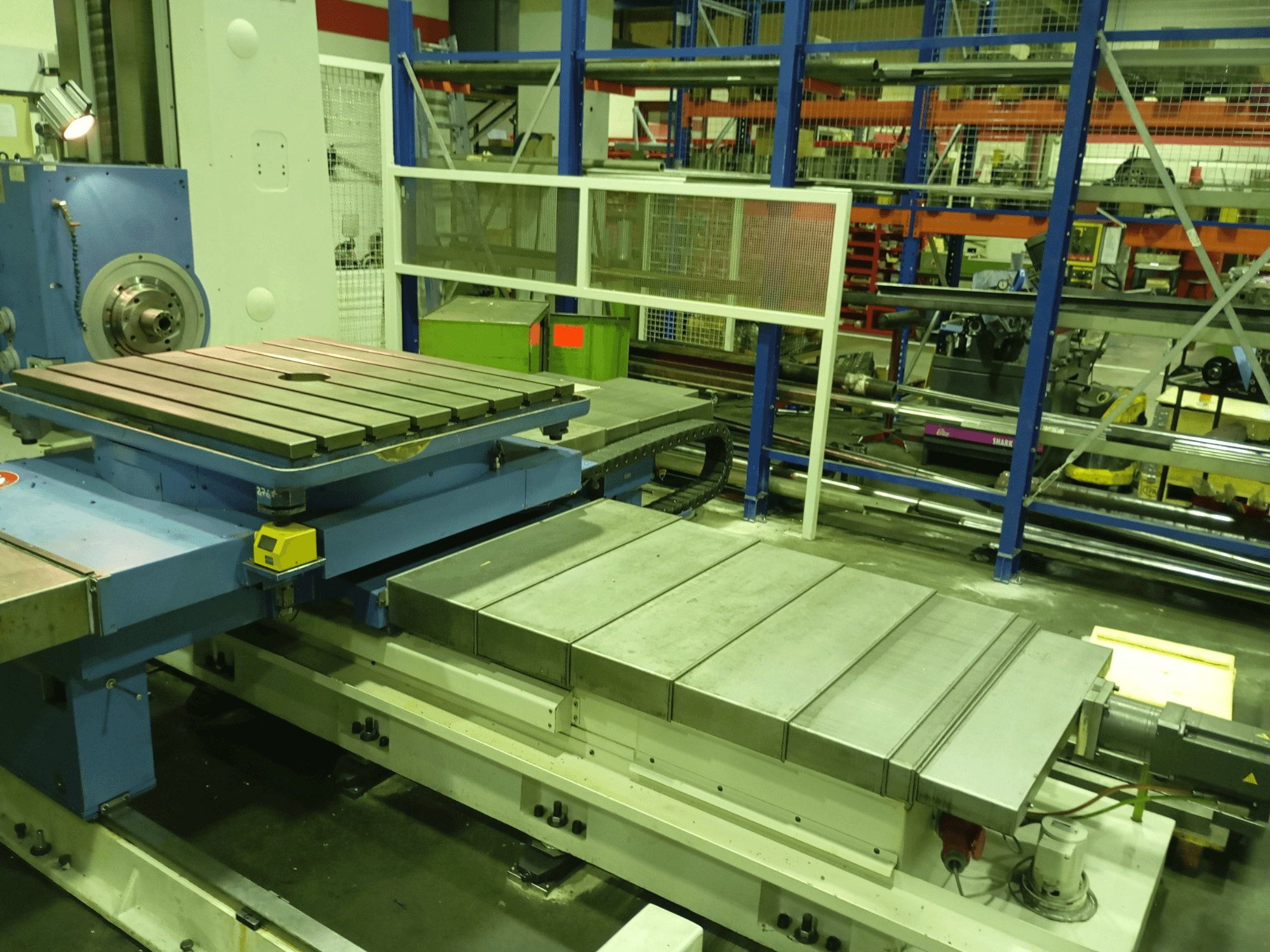

See 5-teljeline MSC Chemnitz BFT90/5 MSC puurpingi on valmistatud 2009. aastal. Sellel on märkimisväärne 1000 x 1120 mm suurune laud, mille maksimaalne lauakoormus on 2,5 t. Masin pakub muljetavaldavat etteandmiskiirust 4000 mm/min ja spindli pöörlemiskiiruse vahemikku 4 - 1600 p/min. Kui otsite kvaliteetseid puurimisvõimalusi, kaaluge MSC Chemnitz BFT90/5 MSC masinat, mis meil müügis on. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Other
- aasta: 2009
- MUDEL: BFT 90/5 TNC 320
- tootmistunnid: 3093
- rakenduse tüüp: Muud masinad
- Asukoht: Saksamaa
- seadme tüüp: Igavmasin (Metall)
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - Other BFT 90/5 TNC 320
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: TNC 320
Mõõtmed
- Masina kõrgus: 3160 mm
- Masina pikkus: 5800 mm
- Masina kaal: 8900 kg
- Masina laius: 3400 mm
- Laua kandevõime: 2500 kg
Liikumine
- Telgede arv: 5
- X-telje liikumine: 1000 mm
- Y-telje liikumine: 1000 mm
- Z-telje liikumine: 1800 mm
Tehnilised andmed
- Pöörlev kiirus: 1600 RPM
- Koonuse suurus: SK 40
Lisainformatsioon
Laua suurus: 1000 x 1120 mm
B-telg (laua pööramine): 360°
Söötmise kiirus (X/Y/Z): 4000 mm/min
Spindli läbimõõt: 90 mm
W-telje liikumine: 710 mm
Juhtimiskapi mõõtmed (pikkus x laius x kõrgus): 2,0 x 0,75 x 2,0 m
Temperatuurivahemik: 15-40 °C
Elektriline: 3-faasiline/50 Hz; 380 V nimipinge; 24 V juhtpinge
Ühendatav koormus: 40 kW
Kaitsme nimivool: 100 A
Tüüpiline energiatarve: umbes 7,5 kW
Spindli tööaeg: 3069 h
Tundide arv: 10402 h
Üldine kapitaalremont: 2009
Üldine teave Järelülesehitus
Järelülesehitus sisaldab:
Juhtimissüsteem: TNC 320
Uued ajamid kõigil telgedel
Uus laud
Uus kinnitusseade
Uued meediumid
Uus käsijuhtimisseade
Uus jahutusvedeliku süsteem
Uus hüdrauliline seade
30 mõõteskaalat (lineaarsed mõõtesüsteemid)
Juhtimisseadmete tootja: SK 40
CNC-juhtimine: TNC 320
Täielik elektriline ümberehitus
Kogu masina uus juhtmestik
CNC-süsteemi integreerimine (TNC 320)
Uued sisendid ja väljundid (I/O)
Uued andurid ja mõõtesüsteemid
Uuendatud juhtimisahelad ja ohutusahelad
Kaasaegne CNC-juhtimissüsteem
Suurem täpsus tänu uutele mõõtesüsteemidele
Suurem töökindlus
Parem jõudlus tänu uutele ajamitele
Vähenenud seisakuaeg tänu uutele abiseadmetele
Uus elektriline dokumentatsioon
ajakohastatud skeemid
Sisaldab toiteallika, juhtimise, masinaliidese, operaatoripaneeli ja ajamite süsteeme.
Masina alus jääb alles:
MSC Chemnitzi lauapuurmasin
Tüüp: BFT 90/5 MSC - 5 telge
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
