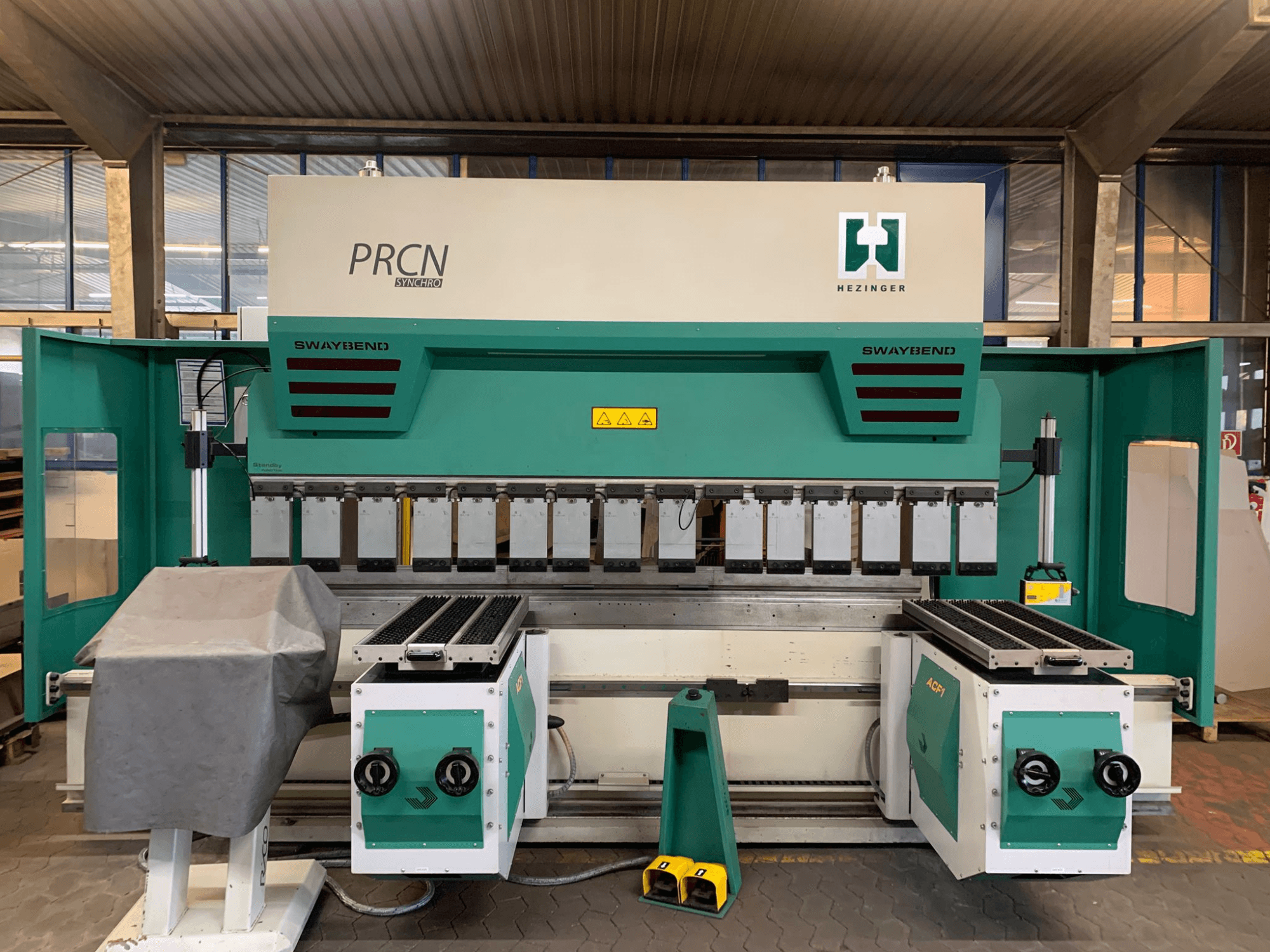

Other - PRCN Synchro 30135DE-BEN-OTH-2013-00001

Külgraamide vaheline kaugus: 2600 mm

Mootori võimsus: 11 kW

Avatud kõrgus: 400 mm

Lõikeava sügavus: 400 mm

Lähenemiskiirus: 200 mm/s

Töökiirus: 0–10 mm/s

Tagasiliikumise kiirus: 150 mm/s

X-telje kiirus: 500 mm/s

X-telje positsioneerimistäpsus: ±0,05 mm

R-telje liikumisulatus: 150 mm

R-telje kiirus: 170 mm/s

R-telje positsioneerimistäpsus: ±0,20 mm

R-telje korratavus: ±0,20 mm

Z1–Z2 liikumisvahemik: umbes 2500 mm

Z1–Z2 kiirus: 2000 mm/s

Z1–Z2 positsioneerimistäpsus: ±0,10 mm

Z1–Z2 korratavus: ±0,10 mm

Laserohutussüsteem: Fiessler AKAS LC-II F

Hüdraulikasüsteem: Hoerbiger

Toote- ja tööriistamälu: 64 MB

Liidesed: 2 × USB, RS232C, võrguliides, PLC-liides

Z1-Z2 sõrme sõltumatu positsioneerimine: Jah

Vabalt liikuv parem tagasõidupinguti sõrm: Jah

Parema sõrme liikumisulatus: 200 mm

Parema sõrme suhteline reguleerimine: +100 mm / -100 mm

Pneumaatilised lehetoetusvarred kuulkettadega: Jah

CNC-juhtimisega painutusabiseade: ACF1

Mootoriga painutusabiseadmete arv: 2

Painutusabiseadme kandevõime: umbes 150 kg ühe seadme kohta

Painutusabivahendi toetusvahemik: umbes 900–1500 mm

Painutusabiseadme laius ühe toetustala kohta: umbes 350 mm

Painutusabiseadme kõrguse reguleerimine: ±60 mm

Painutusabivahendi sügavuse reguleerimine: 0–60 mm

Kõverdamisabivahendi täpsus: ±0,2 mm

Toetusvarre tööala: 500 mm

Kasti maksimaalne kõrgus tõstetud tööriistasüsteemiga: kuni 240 mm

Tööriista kinnitamine: pneumaatiline ülemine kinnitus

Tööaeg: umbes 11 270 h
