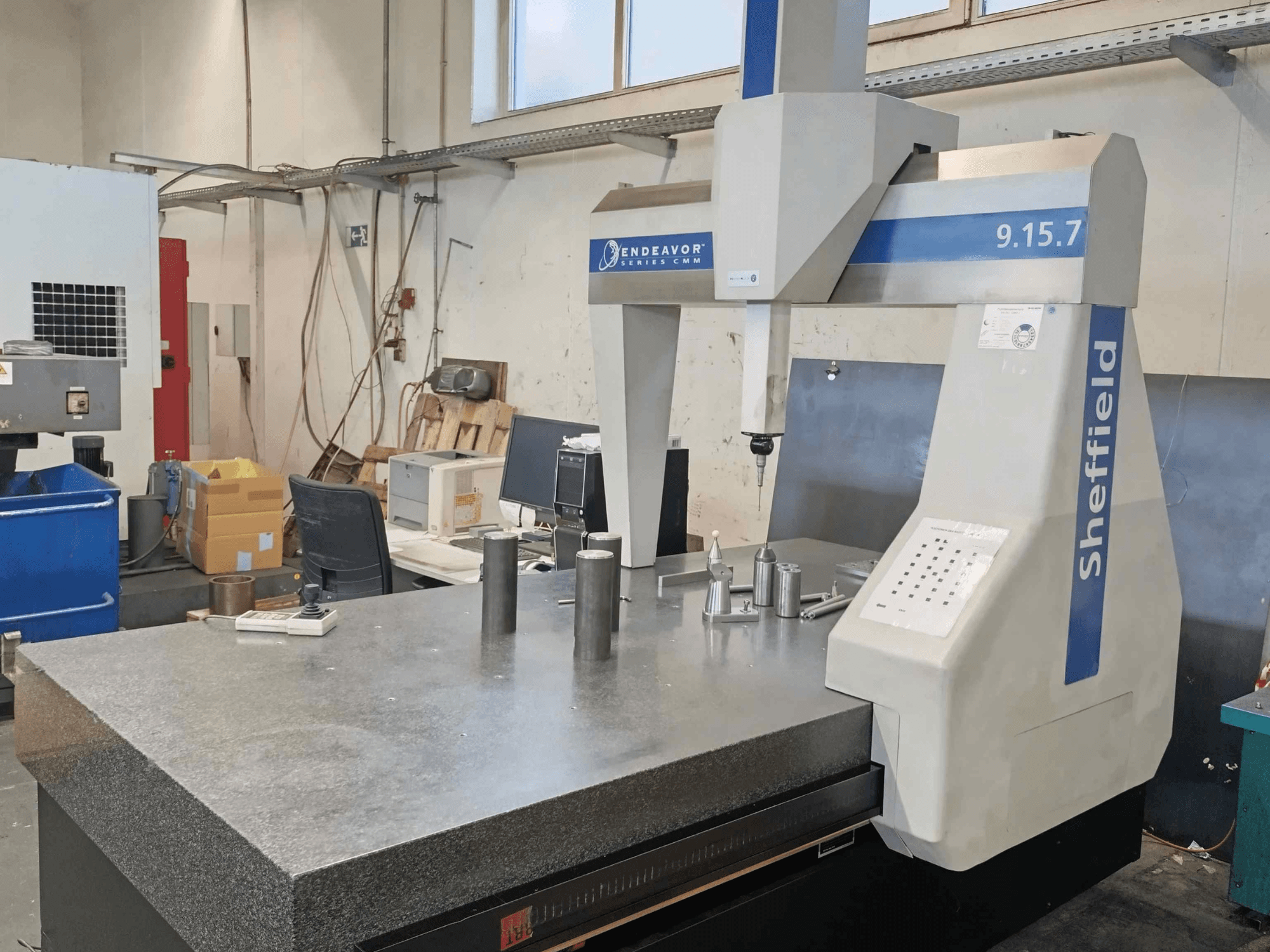

Koordinaatmõõtemasin Sheffield Endeavor 9.15.7 töökojas, kus on graniidist laud ja metallist töödeldavad detailid.
Koordinaatmõõtemasin Sheffield Endeavor 9.15.7 töökojas, kus on graniidist laud ja metallist töödeldavad detailid.

Other - SHEFFIELD Endeavor 9.15.7DE-MEA-OTH-2003-00001

17.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 3-teljeline muu SHEFFIELD Endeavor 9.15.7 on toodetud 2003. aastal. Selle X-telje liikumine on 900 mm, Y-telje liikumine 1500 mm ja Z-telje liikumine 660 mm. Masin on varustatud graniidist laua ja harjadeta lineaarmootoritega X- ja Y-teljel. Kui otsite kvaliteetseid mõõtmisvõimalusi, kaaluge muud SHEFFIELD Endeavor 9.15.7 CMM masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: Other
  • aasta: 2003
  • MUDEL: SHEFFIELD Endeavor 9.15.7
  • rakenduse tüüp: Mõõtmine
  • Asukoht: Saksamaa
  • seadme tüüp: Koordinaatmõõtemasin (CMM)

Tehniline teave - Other SHEFFIELD Endeavor 9.15.7

Mõõtmed

  • Masina kaal: 3050 kg
  • Laua kandevõime: 1250 kg

Liikumine

  • Telgede arv: 3
  • X-telje liikumine: 900 mm
  • Y-telje liikumine: 1500 mm
  • Z-telje liikumine: 660 mm

Lisainformatsioon

  • CE-märgistatud

  • Maksimaalne 3D-kiirus: 39 m/min

  • Maksimaalne 3D kiirendus: 1,7 m/s²

  • Pinge: 240 V

  • Täpsuse standard: DIN EN ISO 10360-2

  • Määratud täpsus Temperatuurivahemik: 15°C - 25°C

  • Mahupikkuse mõõtmise viga (MPEE): 2,8 + L/263 µm.

  • Mahumõõtmisviga (MPEP): 3,0 µm

  • Maksimaalne tunnine temperatuurikõver: 2°C/h

  • Maksimaalne päevane temperatuurigradiatsioon: 5°C/24h

  • Maksimaalne ruumiline temperatuurigradient: 1°C/m

  • Lubatud ümbritseva temperatuuri kõikumine: ±5°C

  • Graniidist tabel

  • Keermestatud sisestused: ISO M8 x 1,25

  • Õhulaagerteljed

  • Harjadeta lineaarmootorid X- ja Y-teljel

  • Renishaw kõrge lahutusvõimega lineaarkaalud

  • Geomeetrilise vea kompenseerimine

  • Automaatne mahuline temperatuurikompensatsioon

  • Mõõtja pea: Renishaw PH10MQ

  • Mõõtjapea kaal: 645 g

  • A-telje indekseerimisvahemik: 0° kuni 105° 7,5° sammudega

  • B-telje indekseerimisvahemik: ±180° 7,5° sammuga

  • Positsioneerimise korratavus: 1 µm

  • Maksimaalne pikenduspikkus: 300 mm

  • Proovijuhiku pea kinnitus: M10 keermega

  • Sondi ühenduskeere: M8 keermega

  • Sondisüsteem: Renishaw TP20

  • Referentskera läbimõõt: 19 mm

  • Paralleelne port

Müük ilma tarkvaralitsentsita

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
