PFIFFNER - HB 32/16DE-OTH-PFI-2008-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

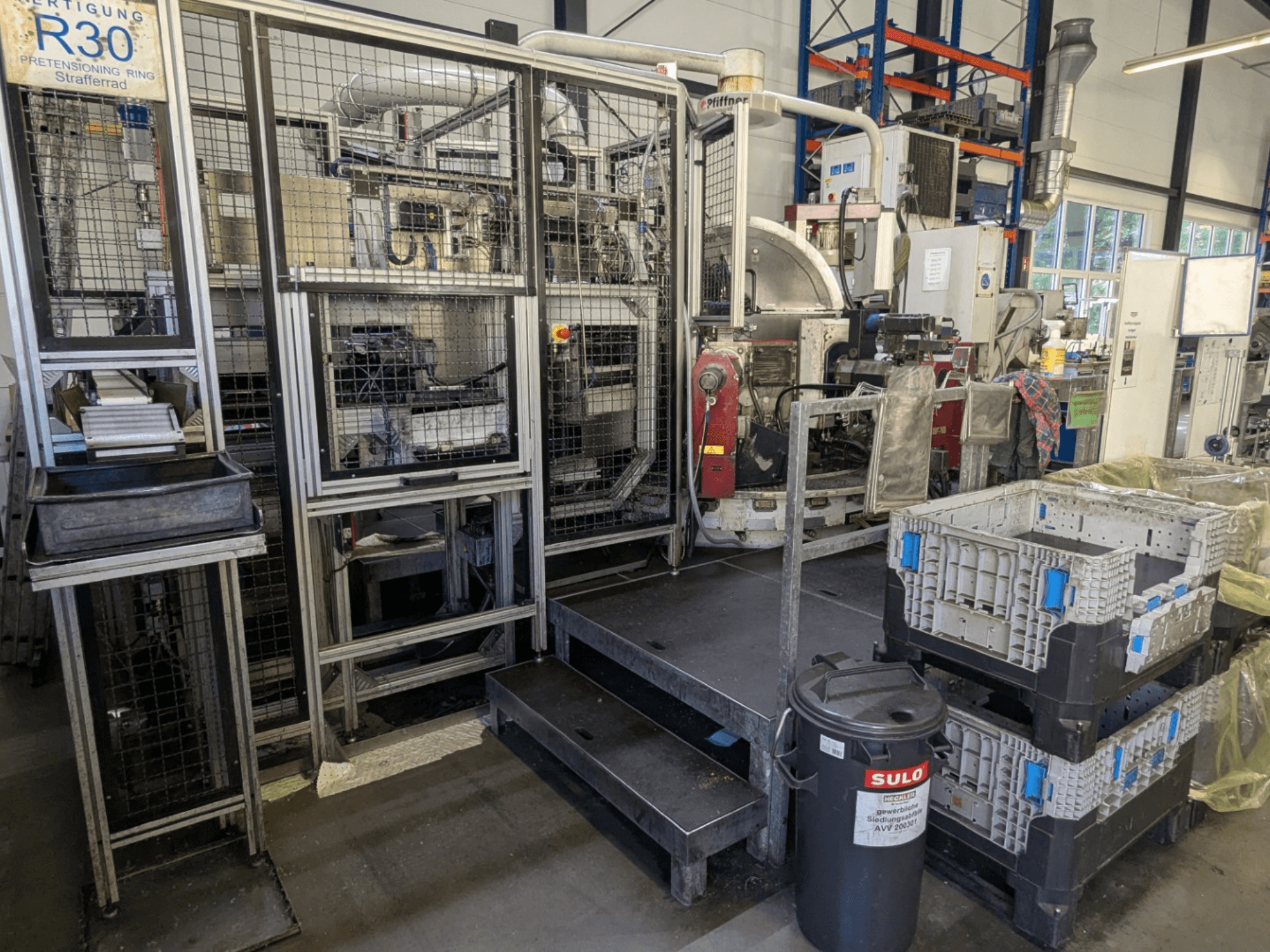

2008. aastal toodetud horisontaalne pöörlev ülekandesüsteem. See PFIFFNER HB 32/16 võimaldab mõlema poole täielikku töötlemist ühe töötsükli jooksul, maksimaalse kinnitusläbimõõduga 32 mm ja maksimaalse töödeldava detaili pikkusega 150 mm. Masin on varustatud 16-positsioonilise pöörleva indekslaua ja indekseerimisaeg on 0,7 sekundit. Kui soovite kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva PFIFFNER HB 32/16 masina ostmist. Täpsema teabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: PFIFFNER
- aasta: 2008
- MUDEL: HB 32/16
- rakenduse tüüp: Muud masinad
- Asukoht: Saksamaa
- seadme tüüp: Tööriistad
- juhtseadme tootemark: SIEMENS
Tehniline teave - PFIFFNER HB 32/16
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: SIMATIC S7
Mõõtmed
- Masina kõrgus: 2900 mm
- Masina pikkus: 9800 mm
- Masina laius: 4000 mm
Tehnilised andmed
- Tööriistakohtade arv: 16
Lisainformatsioon
Horisontaalne pöörlev ülekandesüsteem
Mõlema poole täielik töötlemine ühe protsessi käigus
Jaamade arv: 16
Horisontaalsete töötlusüksuste maksimaalne arv: 16
Vertikaalsete töötlusüksuste maksimaalne arv: 8
Töötlusüksuste koguarv: 24
Pöörlev indekslaud: 16 positsiooni
Indekseerimisaeg: 0,7 sekundit
Kinnitusmuhvide arv: 16
Kinnitusklambri tüüp: B32
Maksimaalne kinnitusläbimõõt: 32 mm
Töödetaili maksimaalne pikkus: 150 mm
Masina kaal: umbes 6 500 kg (sh 4 m pikkune varraste hoidja)
Masina mõõtmed:
Pikkus: 9,8 m
Laius: 4,0 m
Kõrgus: 2,9 m
Töö tükke saab töödelda mõlemalt poolt.
Spetsiaalne pööramisseade pöörab töödeldavaid detaile 180° võrra
Tööpink on varustatud Siemens SIMATIC S7 juhtimissüsteemiga
Valmistatud Siemens SINUMERIK 840D jaoks
Integreeritud AS-i ja PROFIBUS
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
