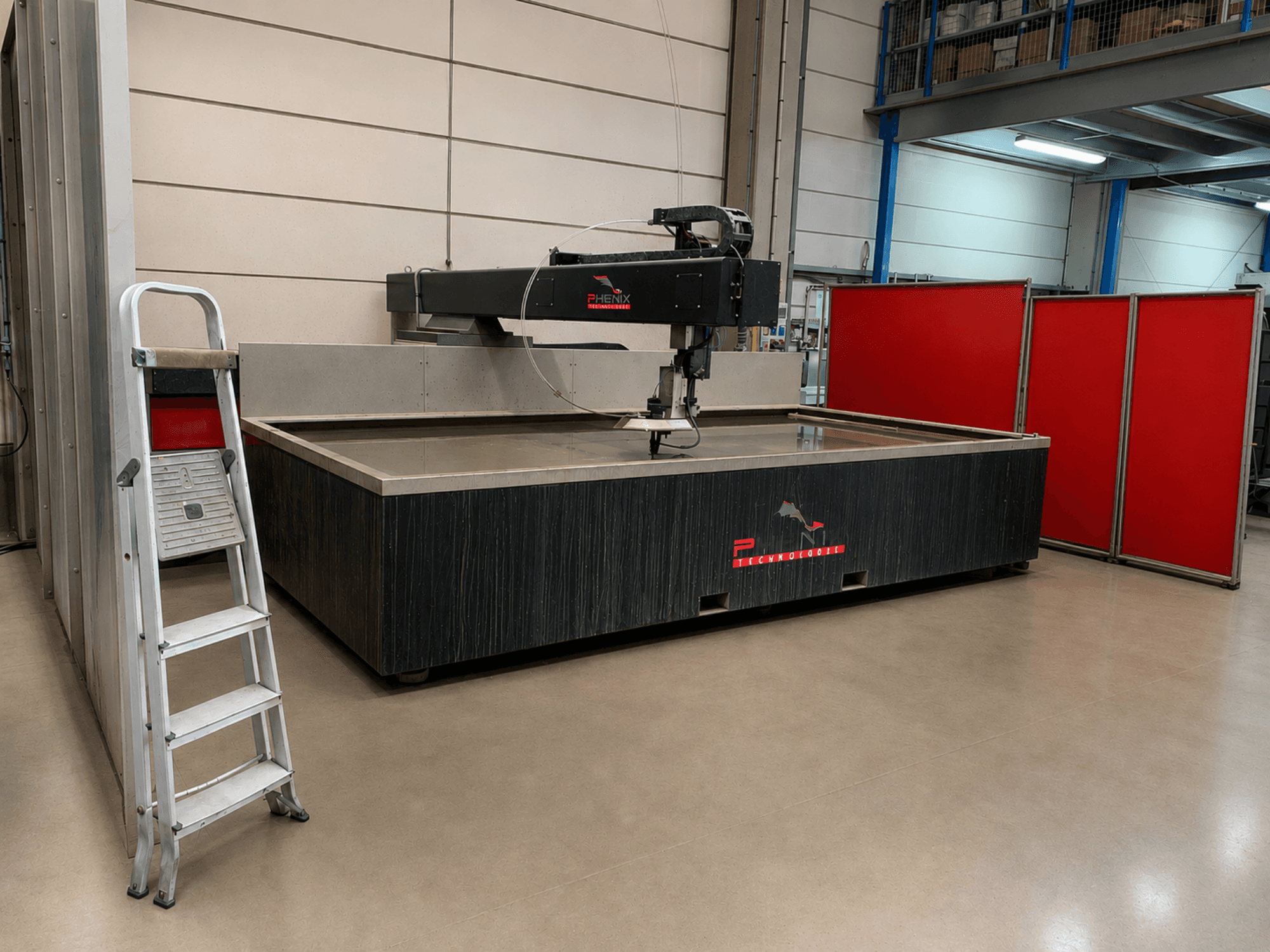

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Tööala: 3 000 × 1 500 mm

• Lõikamisprotsess: puhta vee ja abrasiivse veejoaga lõikamine

• Sobivad materjalid: teras, roostevaba teras, alumiinium, tsingitud teras ja muud materjalid

• Maksimaalne lõikepaksus: kuni 70 mm (sõltub materjalist)

• Töökindluse kontroll: võimalik enne demonteerimist

Masin / liikumissüsteem

• Kantilever-konstruktsioon (koormus kolmest küljest)

• Lineaarjuhikud kuullaagritega plokkidega

• Kuulkruviülekande

• Harjadeta teljemootorid inkrementaalsete enkooderitega

• Automaatne määrimine

• Teljed on kaitstud abrasiivse saaste eest

• Positsioneerimistäpsus: ±0,1 mm

• Korratavus: ±0,05 mm

• Roostevabast terasest veepaak reguleeritava ülevoolu ja kiirvoolikuga

• Tsingitud tugivõred

• Ohutusvalgusbarjäärid ja hädaseiskamissüsteem

Lõikepea

• AccuStream lõikepea

• Maksimaalne töörõhk: 4 000 baari (vastavalt MD JETi kasutusjuhendile)

• Soovitatav pihusti läbimõõt: 0,10–0,30 mm

• Safiir- või teemantava

• Hüdrauliline sisse-väljalülitusklapp

• Konfiguratsioonid: puhta veega või abrasiivse veega lõikamine

Kõrgsurvepump

• Tootja/mudel: Hypertherm HyPrecision 75S

• Pumba võimsus: 56 kW

• Maksimaalne/tehase lõikamisrõhk: 4 137 baari

• Tehase läbilõikamisrõhk: 1 379 bar

• Maksimaalne kõrgsurve veevool: 5,7 L/min sagedusel 50 Hz / 6,1 L/min sagedusel 60 Hz

• Lõikamisvee sissevool: 11,4 L/min

• Lõikevee sisselaske rõhk: 3–8 bar

• Pumba mõõtmed (P × L × K): 1 930 × 1 016 × 1 422 mm

• Pumba töömass / transpordimass: 1 497 kg / 1 415 kg

• Toitepinge: 400 V / 50 Hz

• Nimivool / peakaitselüliti: 103 A / 125 A

• Hüdraulikvedeliku paagi maht: 151 L

• Hüdraulikvedelik: ISO VG 32 või 46

• Hüdraulikavedeliku maksimaalne temperatuur: 54,4 °C

• Hüdraulika maksimaalne rõhk: 217 bar

Lisavarustus

• Survestatud abrasiivainete süsteem:

  • Abrasiivainete mahuti maht: 200 L

  • Mahuti rõhk: 8 bar

  • Mahuti mõõtmed: 1 070 × 780 × 1 320 mm (vastavalt MD JET kasutusjuhendile)

  • Tühimass: 120 kg

  • Automaatne abrasiivaine etteandmissüsteem koos madala taseme seirega

  • Abrasiivi pneumaatiline transport

  • Integreeritud abrasiivi doseerimis-/jaotussüsteem

• Valikuline/saadaval: reaalajas lõikekõrguse mõõtesüsteem (nagu märgitud, saadavus valikuline)
