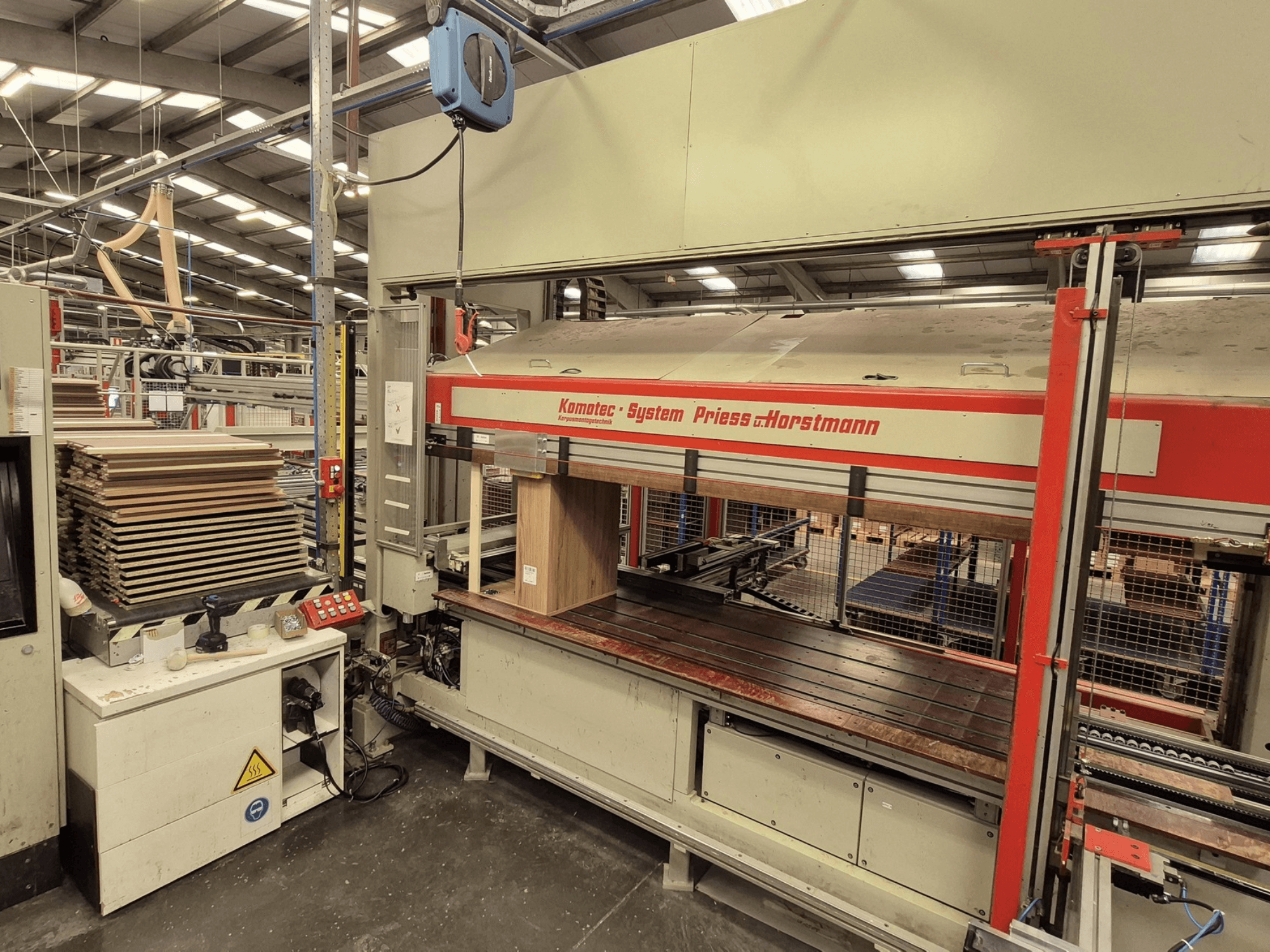

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Töödetaili mõõtmed

  • Kapi kõrgus: 300-2500 mm

  • Kapi laius: 300-1200 mm (väiksemad laiused on võimalikud manuaalselt täites)

  • Kapi sügavus: 160-700 mm

  • Maksimaalne küljepaksus: 56 mm (koos liitmikega)

• Töökorraldusnõuded

  • Toiteallikas: 400 V ±10%, 50 Hz, 3-faasiline, umbes 10 kW

  • Suruõhk: 6-7 baari, õlivaba ja kuiv

  • Ruum/ergonoomia: Minimaalne ruumi kõrgus 3700 mm; töökõrgus 930 mm.

• Visuaalne konfiguratsioon (RAL-värvid)

  • Masin ja juhtimiskapp: RAL 7032 Kieselgrau

  • Toed ja kaitsevahendid: RAL 3000 Feuerrot

  • Mootorid ja väljatõmbekapuut: RAL 9005 Mattschwarz

Lisavarustus

• Puhvrisüsteem

  • Rullkonveierid (Roba)

    • Roba_11: ~2800 mm pikkus, 700 mm kasutatav laius; jagatud ümarrihmavedu; kaks 0,55 kW mootorit; 60 m/min; 1 fikseeritud otsapikendus + 1 juhitav keskpeatus.

    • Roba_12: ~2800 mm pikkus, 700 mm kasutatav laius; 0,55 kW mootor; 60 m/min; esmane operaatorjuhtimine (Start/Stop, hädaseiskamine).

    • Rullid: Ø60 mm, plastkattega; samm 128 mm.

    • Töökõrgus: 930 mm (±20 mm)

  • Ristkonveierid (QF)

    • QF_11 ja QF_12: 8 hammasrihma; 0,55 kW mootorid sagedusinverteritega.

    • Kiirus: 40 m/min 50 Hz juures

    • Töötamine: Pneumaatiliselt kallutatav (hoch schwenkbar)

    • Kogu põikisuunaline laius: ~1720 mm

• ZWA-1-CNC seade

  • Töödetaili mõõtmed: kapi kõrgus 300-2500 mm; laius 300-1200 mm; sügavus 160-700 mm

  • Töökorras: Elektriline ja suruõhk, mis on ette nähtud allapoole asetseva karkassipressi kaudu

  • Töökõrgus: 930 mm

  • Ruum: Minimaalne ruumi kõrgus 3700 mm

  • Konstruktsioon: Massiivne, väändekindel raam koos täpsete juhikutega tõstelaua jaoks.
