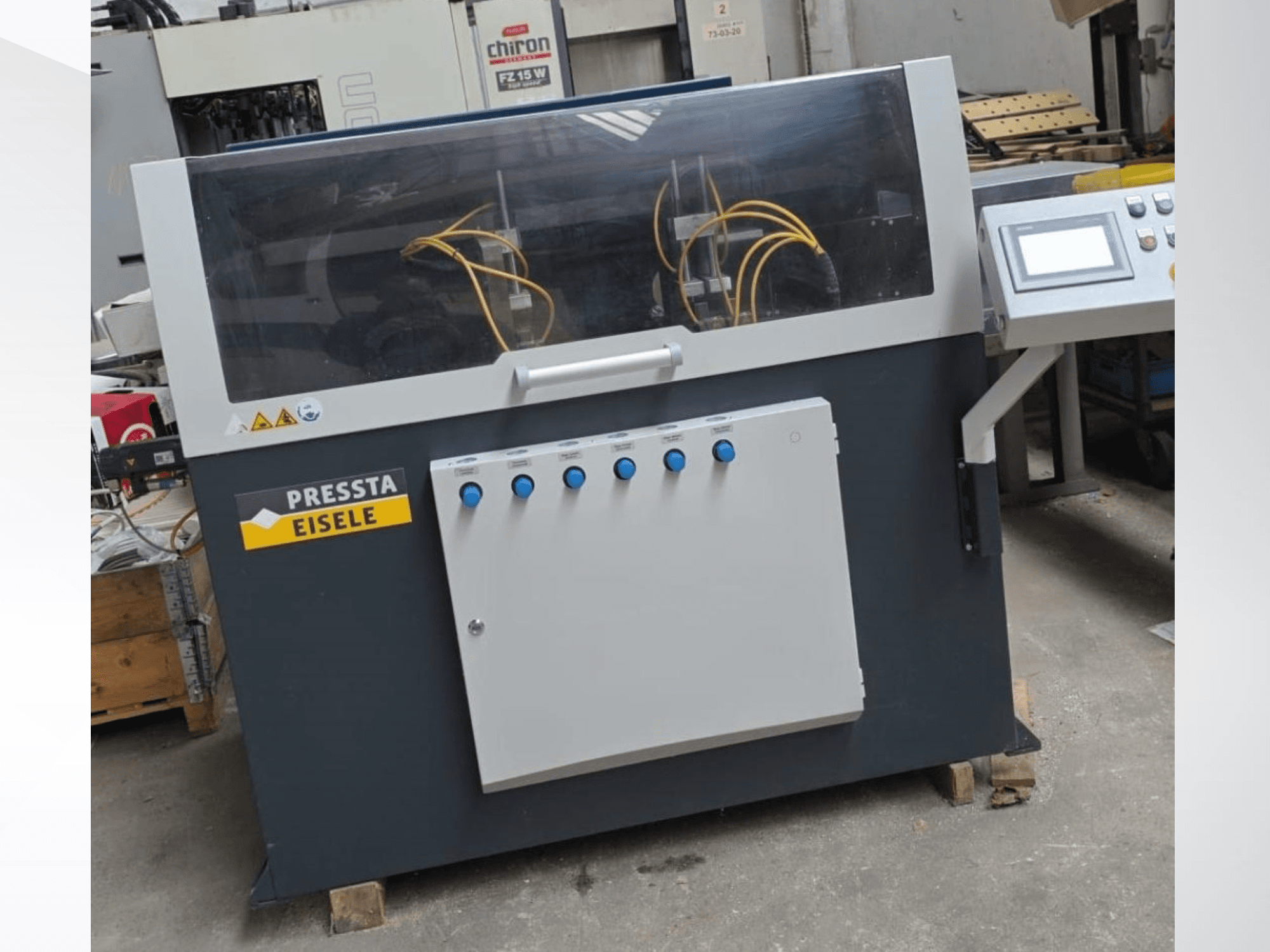

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Tehnilised andmed

• Saagi ajamivõimsus: 7,5 kW (7 500 W)

• Töökord: S6

• Saeketera pöörlemiskiirus: maks. 2 850 p/min

• Toitepinge: 400 V, 3-faasiline, 50 Hz

• Voolutarbimine: 16 A

• Töörõhk: 6–8 bar

Lõikamisvõime

• Maksimaalne lõikamislaius: 270 mm

• Maksimaalne lõikekõrgus: 150 mm

• Maksimaalne lõikamisdiameeter: 270 mm

• Ümmarguse materjali maksimaalne läbimõõt (90°): 190 mm

• Profiili maksimaalne laius: 270 mm

• Profiili pikkuse vahemik: 3–4 000 mm

• Minimaalne jäägi pikkus: alates 75 mm (sõltuvalt profiilist)

Saeketas

• Saeketera läbimõõt: Ø550 mm

• Saeketera ava: Ø40 mm

Juhtimissüsteem

• PLC: Siemens S7

• HMI: SIMATIC puutetundlik paneel

• Kontroller: CPU 315

• Ohutussüsteem: Flexisoft

• Funktsioonid:

  • Tükkide loendur

  • Partii kordaja kimpude töötlemiseks

  • Tsükli aja kuvamine

  • Ahela mõõtmete haldus

  • Rikke diagnostika

Ühenduvus

• Kaugjuurdepääs: IXON-ruuter VPN-ühendusega

Materjali etteandmissüsteem

• Ajamitüüp: elektrooniline servoajam

• Toitmislöök: 800 mm

• Ajamimehhanism: kuulkruvi spindel

• Profiili maksimaalne pikkus: 4 000 mm

• Toitetoetus: tõstetav/langetatav rullitoetus

Saagi etteandmine

• Toitmise tüüp: mootoriga

• Toite reguleerimine: astmeteta

• Lõikamissuund: alt üles

Kinnitussüsteem

• Tüüp: pneumaatiline horisontaalne ja vertikaalne kinnitus

• Kinnitusasend: Sisse- ja väljaveo pool

• Rõhu reguleerimine: 6 eraldi rõhuregulaatorit

Määrimine

• Määrimise tüüp: Intervallpihustussüsteem

• Mahuti maht: 1 l

• Omadused:

  • Taseme jälgimine

  • Automaatne väljalülitamine

Ohutusfunktsioonid

• Täielik ohutuskate

• Helisummutusega masina raam

• Masina automaatne väljalülitamine materjali lõppemisel

• Lõikeava pikendamine lõigatud pindade kaitsmiseks

Materjali tugi

• Sissetõmbekonveier: 740 mm rullkonveier koos sissetungimiskaitsega

• Väljundlaud: 450 mm Pertinax-toetuslaud koos sissetungikaitsega

Õhuväljatõmme

• Eemaldusavad: 2 × Ø100 mm

Laastude eemaldusseade

• Mudel: MG 3 (Italyvacuum Vortex 58 FT)

• Valmimisaasta: 2022

• Mootori võimsus: 3 kW

• Pinge: 400 V / 3~ (±5%)

• Voolutarbimine: 7,2 A

• Kaal: 130 kg

• Omadused:

  • Integreeritud tsükloniline eraldussüsteem

  • Kontaktivaba antistaatiline süsteem

Lisateave

• Masinat saab kontrollida töötamise ajal.
