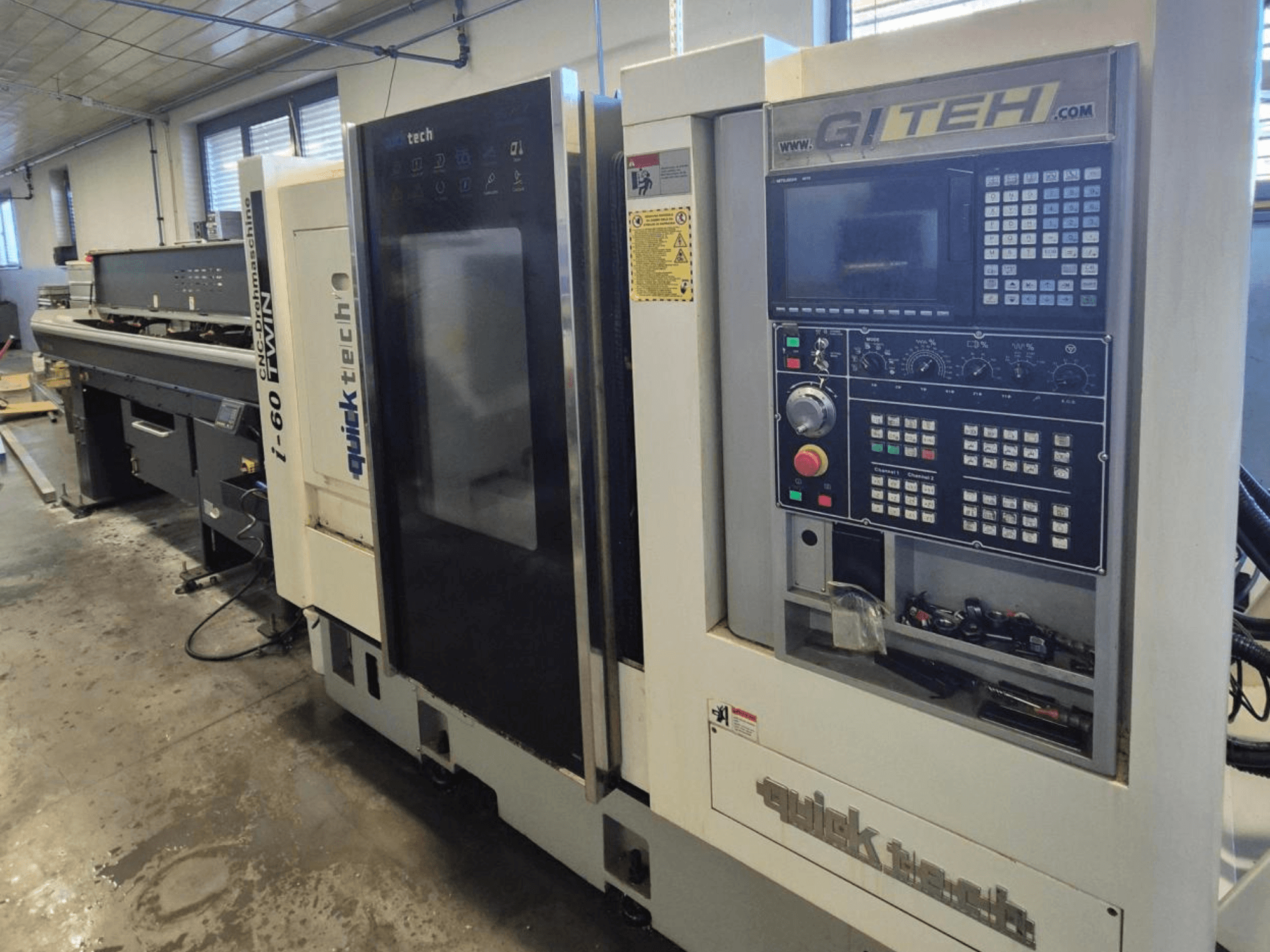

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Peaspindli puur: 60 mm

• Alamspindli puur: 42 mm

• Maksimaalne treipikkus: 300 mm

• Kiirused

  • Põhispindel: 4000 p/min

  • Allspindel: 4000 p/min

  • Käitatavad tööriistad: 4000 p/min

• Spindlid

  • Peaspindli indekseerimine: 0,001°

  • Allspindli indekseerimine: 0,001°

  • Hüdrauliline spindlipidur (pea- ja allspindel)

  • Spindli pöörlemise ja positsioneerimise sünkroniseerimine

• Tööriistajaamad

  • Peaspindli pool: 6 välitreipingi, 5 sisetreipingi

  • Allspindli pool: 3 välis- ja 4 sisepööramist.

  • Ajendatud tööriistad: 12 jaama

• Töötlemisvõimalused

  • 4-teljeline üheaegne töötlemine

  • Täielik telgede programmeerimine otse juhtimispuldist

  • Õhupuhumisfunktsioon (M-kood)

  • Osade väljapaiskumise tuvastamine

• Töökohti hoidev

  • Peaspindli toorik: Ø185 mm

  • Alamspindli puks: Ø173 mm

• Masina seadmed

  • Masina tasanduskruvid ja -plaadid

  • LED töövalgus

  • 3-värviline signaaltorn

  • Automaatne tsentraalne määrimissüsteem

  • Jahutusvedeliku paak ja jahutusvedeliku tasemeandur

  • Kõrgsurve jahutusvedeliku pump 30-40 bar

  • 380V/220V trafo

  • Põhiline tööriistakomplekt

  • Operaatori käsiraamat, programmeerimisjuhend, elektriskeemid, PLC-dokumentatsioon

• Juhtimissüsteem: Mitsubishi M70

  • 10,4-tolline värviline ekraan; MPG käsiratta programmi kontroll

  • Absoluutne/inkrementaalne programmeerimine; ISO programmeerimine

  • Automaatne masina väljalülitusfunktsioon

  • Keermelõiketsükkel (G92); jäik keermestamine

  • Pidev lõikamiskiirus (G96/G97)

  • Tootmisaja näidik ja detailide loendur

  • Joogiliikumine X-, Z-, Y- ja W-telgede jaoks; C1- ja C2-kontuurimine treimise/freesimise jaoks

  • Minimaalne sisendkoefitsient: 0,001 mm

  • 80 tööriista geomeetria- ja korrektsioonipositsiooni

  • Programmi laadimine mälukaardi või USB kaudu; võrguühendus

  • Fasa ja raadiuse programmeerimine; raadiuskompensatsioon

  • Absoluutmootorid (ei nõuta kodustamist); isediagnostika funktsioonid

  • Spindli sünkroniseerimine

  • Keermelõikamine juhitavate tööriistadega; keermelõikamine allspindlil

  • Programmeerimise abifunktsioonid; 2D programmi simulatsioon

  • PLC redigeerimise võimalus

  • Hammasrataste lõikamise funktsioon lisatud

  • Juhitava tööriista orientatsioon

Lisaseadmed (ei kuulu baasmasinasse)

• Laastukonveier

• Vardasöötur VITO 56 (3 m)

• Valmis detailide konveier
