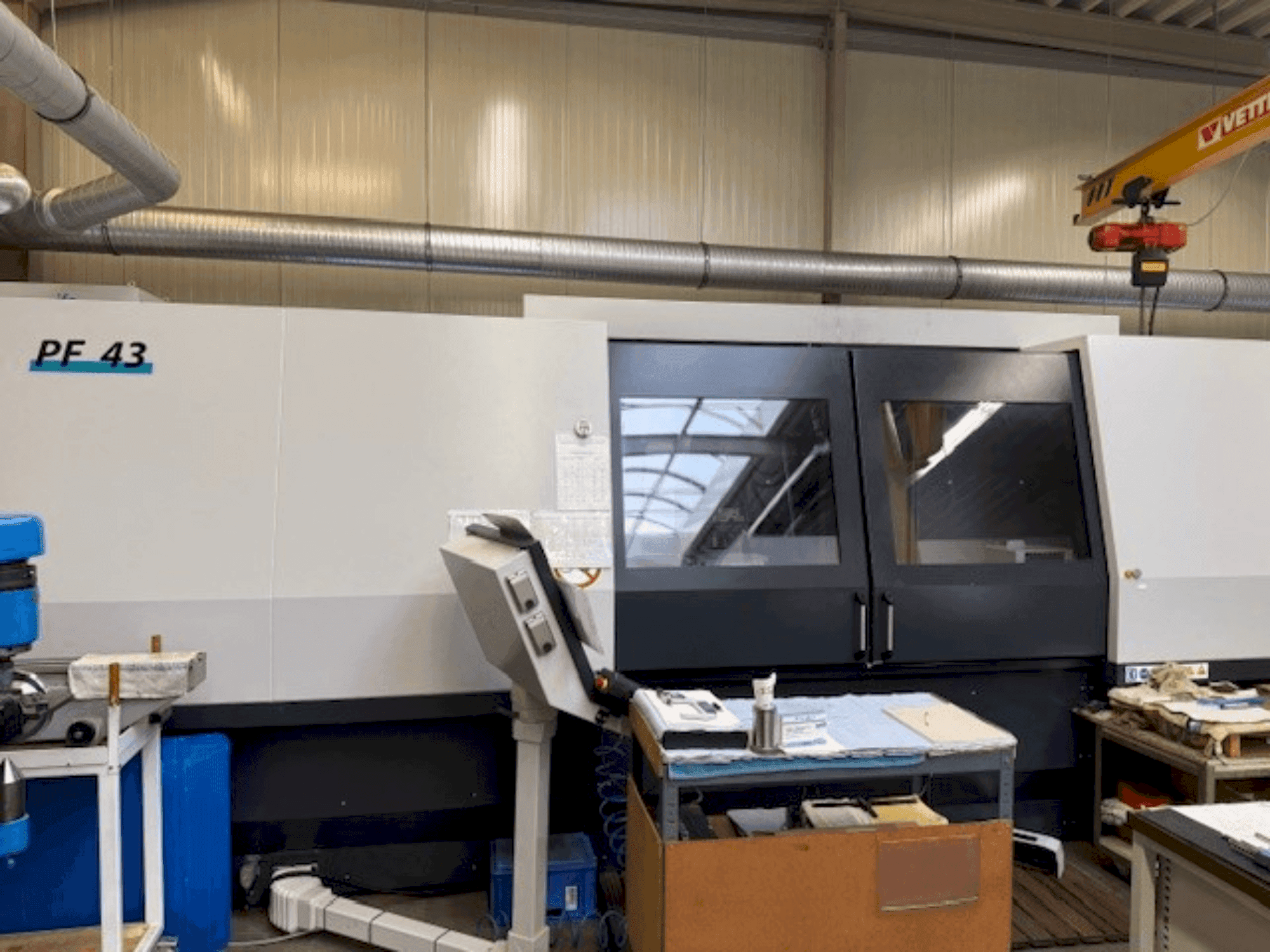

Schaudt - GSN PF43DE-GRI-SCH-2019-00001

Masina eelised

Masina tehnilised eelised

• 13 lihvketta hoidikut, sh:
• 2x 3-suunaline padrun
• 1x magnetiline padrun
• 1x kolmepunktiline raam
• 3x kahepunktiline raam (spetsiaalne suurema läbimõõdu jaoks)
• 1x spetsiaalne hoidik sideme jaoks
• 3x sisemine lihvimisspindel

Lisainformatsioon

Meedia elektrilised andmed: Voolutüüp: 3~ (kolmefaasiline vool) / Ühendatud koormus: 30 kVA / Tööpinge: 400V / Nimivool: 40A / Sagedus: 50Hz / Kaitse: 63A / Juhtpinge: 230V AC / Juhtpinge: 24V DC / Tootja: Schaudt Moderniseerimine: GSN / Tüüp: PF 43 U 1750 / Tootmisaasta: u. 1990 Moderniseerimine 2019 / Juhtimine: CNC Siemens Sinumerik 840D / Maksimaalne lihvimispikkus: 1750 mm / võimalik kuni 1840 mm / Lihvimisdiameeter: Ø 6 - Ø359 mm / Keskme kõrgus: 180 mm / Maksimaalne lihvketta läbimõõt: 500 mm / Lihvketta ava: Ø 203,2 mm / Maksimaalne tooriku kaal (tsentrite vahel): u. 200 kg/ Toorikuhoidik MK4/ Hüdrauliline tagapukk: MK4/ Mõõtmed (P × L × K): u. 6700 × 2500 × 2400 mm + jahutusvann 2300 × 1200 × 0900 mm/ Kaal: u. 8500 kg/ Koguvõimsustarve: u. 31 kVA/ Lihvspindli mootori võimsus: tüüpiliselt 5,5–7,5 kW/ Toorikuhoidik (puurpea ava): MK4 / Ø 24 mm/ Eriomadused: CNC-juhtimisega silinderlihvimismasin välis- ja sisetöötlemiseks./ Tugev ja jäik konstruktsioon täpseks lihvimiseks./ Varustatud Siemens Sinumerik 840D-ga./ Siselihvimisseade/ Hüdrauliline tagapukk/ Tasakaalustus- ja lihvimisandurite tehnoloogia/ Vabalt positsioneeritav B-telg/ Teemantlihvimisspindel/ Protsessisisesed mõõtesüsteemid (pikkus/tihedus) Mapross/ Automaatne uksemehhanism/ Automaatne tagapuki nihutamine/ Automaatne silindri veakompensatsioon
