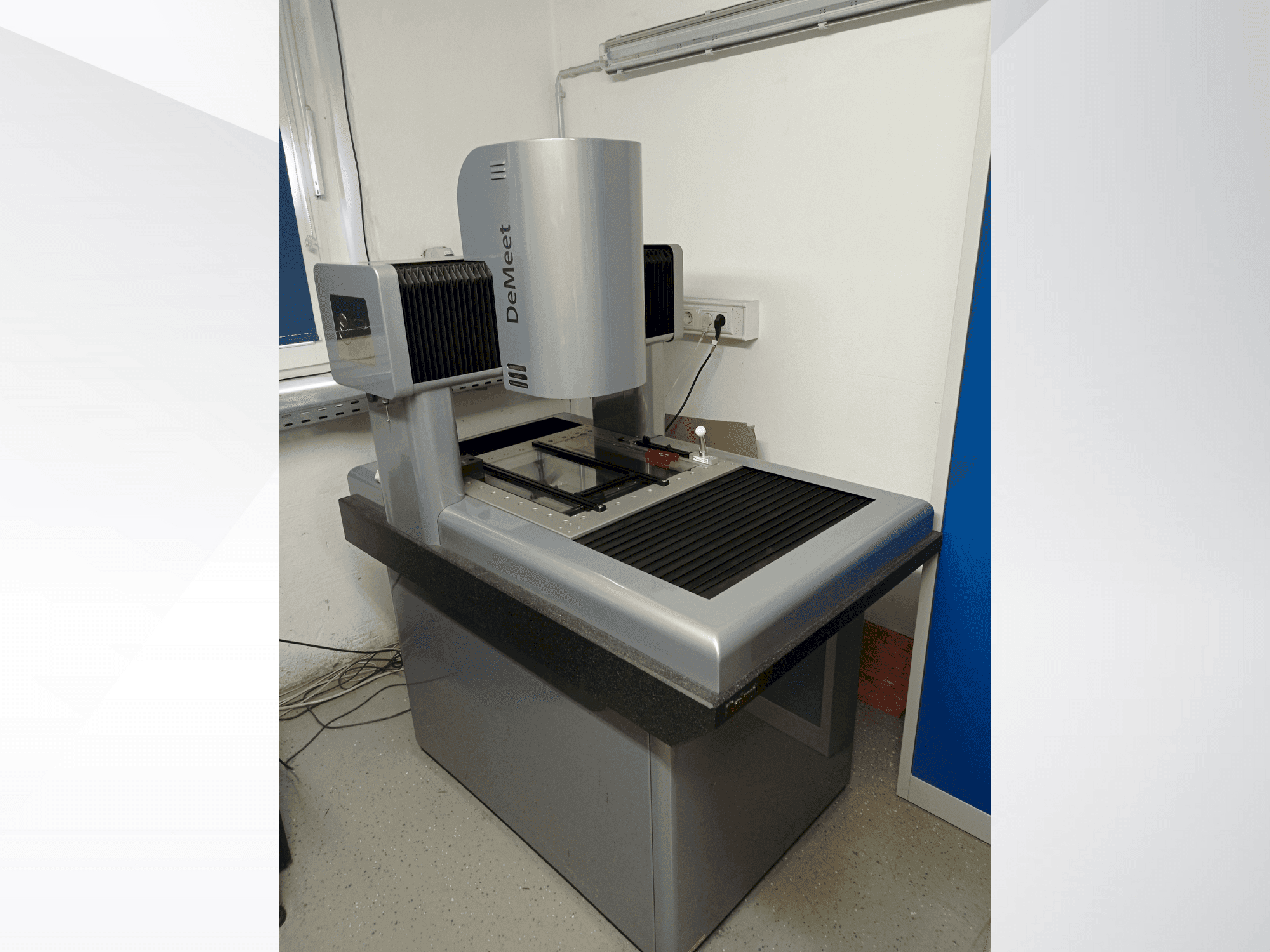

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mõõtelaud (mm): x560, y584

- Mõõtelauda maksimaalne koormus (kg): 50

- Videosüsteem: DeMeet Sony sensorkaamera

- Teletsentriliste objektiivide valikud:

- Nikon: 3,0x (valikud: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (valikud: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (valikud: 1,0x, 5,0x, 10,0x)

- Ringvalgustus: 3 rõngast, 16 segmenti, 48 rakku (reguleeritav)

- Läbivalgustus ja koaksiaalvalgus: reguleeritav

- Puuteproovimissüsteem: Renishaw TP20 (komboversioon)

- Konstruktsioon: fikseeritud sild graniidist alusplaadiga DIN 876/00

- Konstruktsioon: äärmiselt madala pingega, pinnalt lihvitud malm

- Mõõtelauda materjal: nikeldatud teras, madala pingega

- Lineaarsed juhikud: THK lineaarsed juhikud

- Lineaarandur: Renishaw TONiC lineaarandur

- Ajamisüsteem: Faulhaberi alalisvoolu servomootorid

- Juhtimine / käitamine: mootoriga joystick / CNC

- Mõõtevahemik: X = 400 mm, Y = 400 mm, Z = 200 mm

- Mõõtelauda mõõtmed: X = 560 mm, Y = 584 mm

- Laua maksimaalne kandevõime: 50 kg

- Seadme mõõtmed (L x P x K): 870 mm x 1245 mm x 1580 mm

- Seadme kaal: 700 kg

- Eraldusvõime: 0,1 µm

- Maksimaalne liikumiskiirus: X/Y = 250 mm/s, Z = 55 mm/s

- Maksimaalne kiirendus: X/Y/Z = 500 mm/s²

- Standardtäpsus (L mm-des):

- Videotäpsus: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombineeritud täpsus: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Kõrge täpsus (L mm-des):

- Videotäpsus: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombineeritud täpsus: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Valikuline täpsus (L mm-des):

- Videotäpsus: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombineeritud täpsus: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Toitepinge: 90–120 V / 210–240 V (50–60 Hz)

- Võimsustarbimine: 400 VA

- Töötemperatuuri vahemik: 15 °C kuni 35 °C

- Nimetemperatuur: 20 °C ± 0,5 °C

- Suhteline õhuniiskus: 40 % – 70 % (kondenseerumata)
