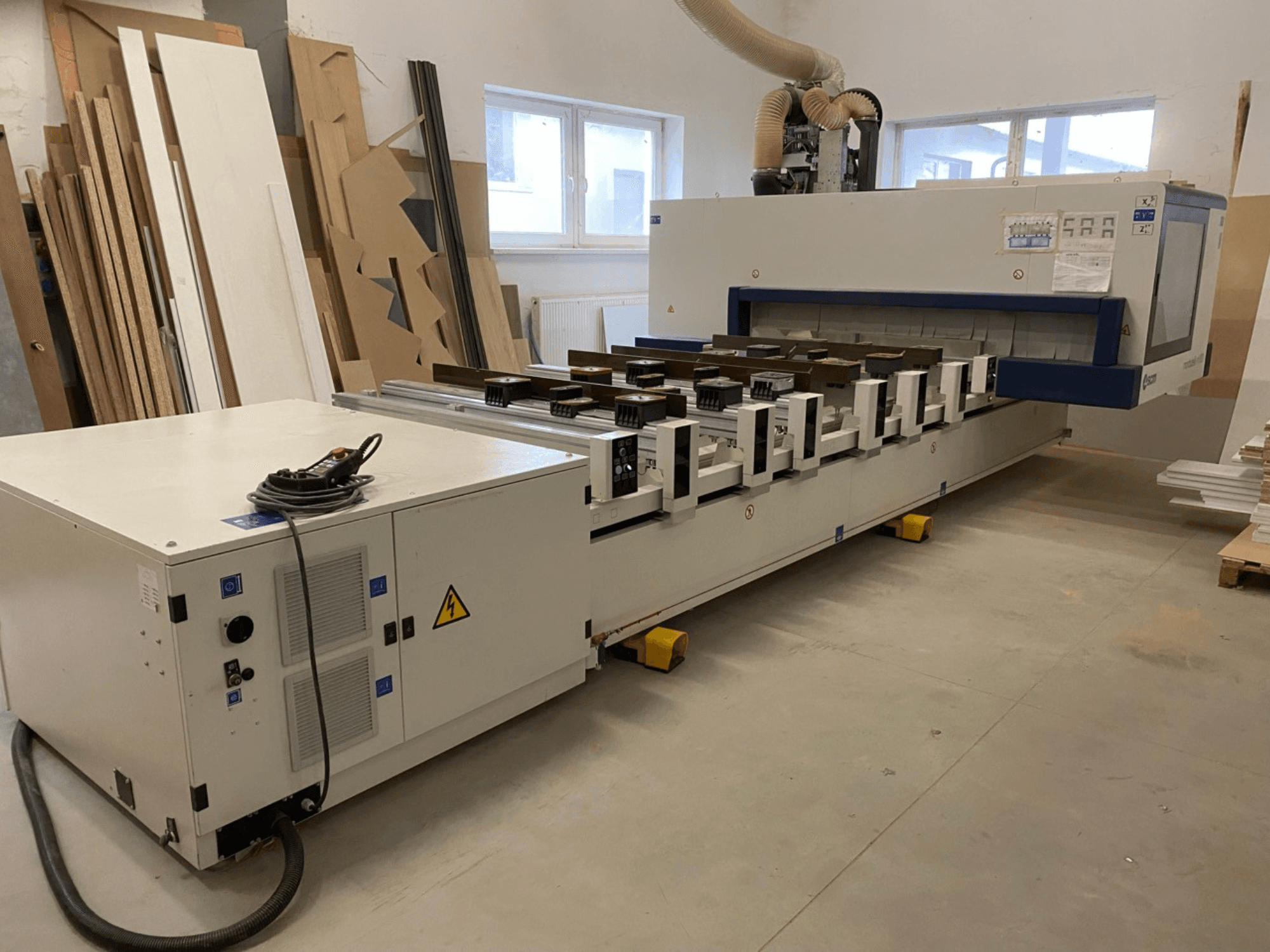

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Tööpiirkond / teljed:

  • Paneeli pikkus (Y): 1900 mm (2210 mm)

  • Paneeli kõrgus (Z): 180 mm

  • Paneeli pikkus läbivaks töötlemiseks: 1400 mm

  • Vektori kiirus X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Tööpink: 6–12 talad (TV Flex), 12 vaakumkinnitit (145 × 145 × H75 mm); 2 piirikut tala kohta; liikuva tala pikkus 1600 mm.

• Puurimisseade (üldised andmed):

  • 21 vertikaalset spindlit, 8000 p/min

  • 10 horisontaalset spindlit, 8 000 p/min

  • Integreeritud saag Ø125 mm (X), 10 000 p/min

  • Mootori võimsus 2,2 kW

• Elektrospindel: 10 kW (S6), maksimaalselt 24 000 p/min.

• Paigaldusnõuded: paigaldusvõimsus 23–28,5 kVA; suruõhk 450 NL/min; tolmuäravool 4500 m³/h, 25 m/s, väljalaskeava Ø250 mm.

• Konstruktsioon ja liikumine:

  • Raske, pingevaba, elektriliselt keevitatud terasraam; kogu töötlemine toimub ühe seadistusega CNC-metallitöötlusmasinatel.

  • Kiired neljarealised lineaarsed juhikud; kolmekäigulised ringlevad kuulide süsteemid; X-telje spiraalne hammaslatiga ülekande.

  • Harjadeta mootorid, inverterid; töötlemisüksused on jäikuse tagamiseks paigaldatud liikuvale portaalile.

  • Läbipaistev polükarbonaadist ohutuskate.

• CNC-juhtimine ja tarkvara:

  • PC-Office: Windows 7, 17" värviline LCD-ekraan, QWERTY-klaviatuur, liikuv juhtpaneel, Xilog Maestro.

  • Xilog Maestro funktsioonid: parameetriline/graafiline/ISO programmeerimine; DXF/ASCII import (2D); 3D lineaarne/ringikujuline interpolatsioon; ruumiline lineaarne interpolatsioon; spiraalne interpolatsioon; juhendatud redaktor; puurimise automaatne optimeerimine ja tööriistade andmebaasid; paneeli alguspunkti nihutus; simulatsioon; vöötkoodide haldus (tarkvara); enesediagnostika; samm-sammuline käsitsi sekkumine; graafiline seadme konfigureerimine; töötlemiskiiruse valik; SCM CNC Jerk-funktsioon.

• Ohutus: CE; PRO-SPACE-süsteem koos ohutuspõrkureidega (automaatne seiskumine võimaliku kokkupõrke korral).

• Lauda varustus, mis on kaasas/mainitud: tagumised alumiiniumist tugipunktid H75 iga tala kohta; teised keskmised tugipunktid iga tala kohta; esimesed tugipunktid H75 iga tala kohta.

• Vaakumsüsteem: integreeritud vaakumpump 90/108 m³/h, 50 Hz.

• F23 L puurimisseade (loetletud konfiguratsioon):

  • Sõltumatu Z-telg

  • 13 sõltumatut vertikaalset spindlit (8 X / 5 Y)

  • 6 sõltumatut horisontaalset spindlit (kiirvabastusega), sh 4 Y-teljel

  • 32 mm sammuga

  • Kiirus 4 500–8 000 p/min (inverter)

  • Tagapaneeli soon- ja saagimisseade Ø 125 mm, 5 500–10 000 p/min (inverter)

  • Mootor 2,2 kW

  • Suurendatud Z-surve

• RO AX eelised: kõrge tootlikkus, täpsus, viimistluskvaliteet, töötlemiskiirus; hooldusvajaduse vähenemine kuni 90% (hooldusintervall umbes 1 000 tundi).

Lisavarustus

• TRB14 küljele paigaldatav tööriistamagasin (valikuline), paremal küljel:

  • Mahutavus kuni 11 tööriista; maks. Ø350 mm

  • Keskmiste vahekaugus 130 mm

  • Tööriista maksimaalne kaal 8 kg; kogukaal 48 kg

• 4 töödeldava detaili tõstetuge H75, kaks tõstetasandit (klambrite kohal ja töötasandil), 20 kg iga tugi kohta

• Lisatarvikuna riistvaravõti USB-pordiga
