SPINNER - U5-1530DE-MIL-SPI-2021-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

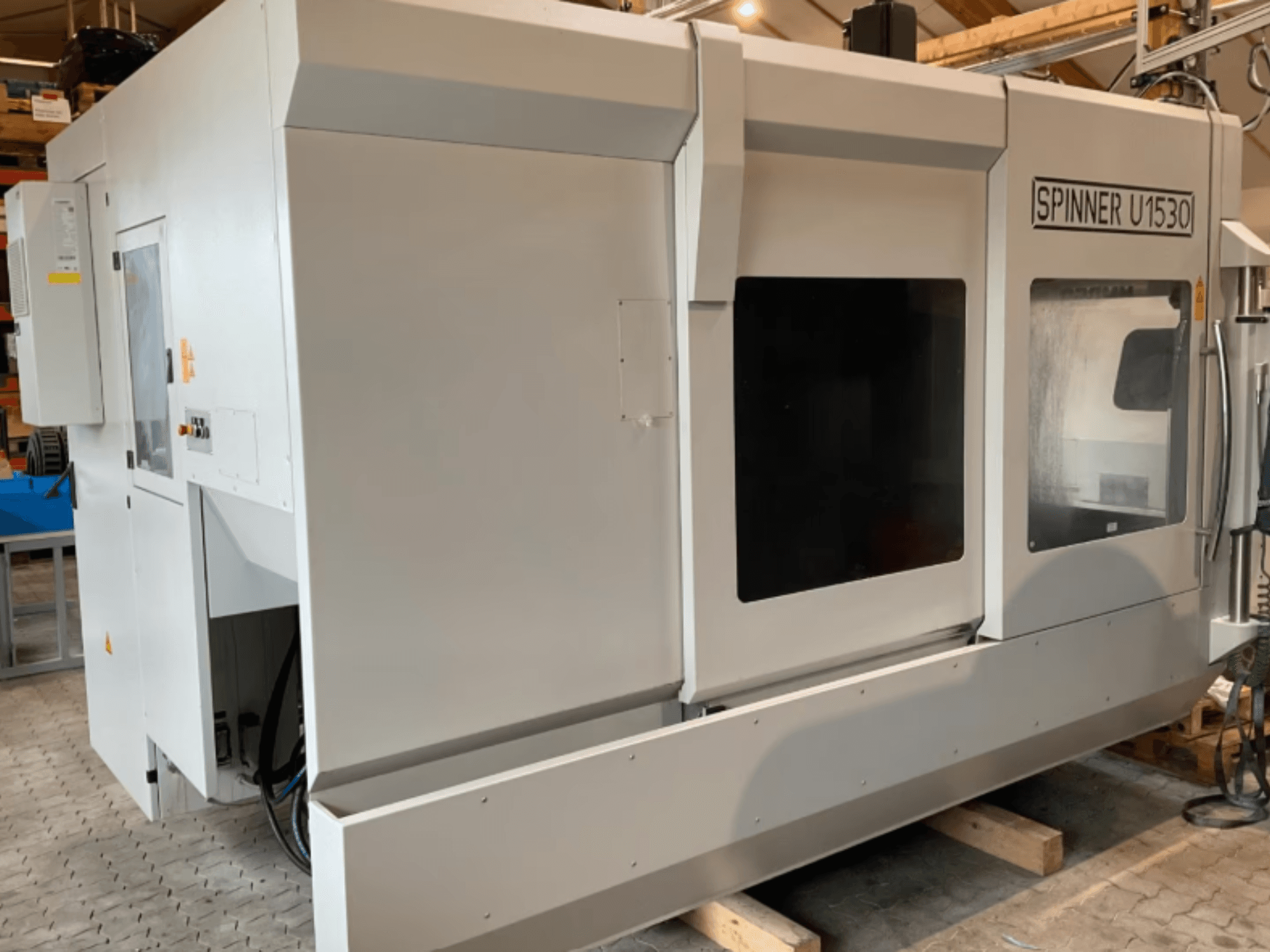

See 5-teljeline SPINNER U5-1530 on valmistatud 2021. aastal. Selle X-telje liikumisulatus on muljetavaldavad 1530 mm, Y-telje liikumisulatus 530 mm ja Z-telje liikumisulatus 465 mm. Masinal on fikseeritud jäik laud, mis on kombineeritud 2-teljelise pöörleva/kallutatava lauaga, mis suurendab selle mitmekülgsust. Kui soovite saada kvaliteetseid töötlemisvõimalusi, kaaluge meie müügil oleva vertikaalse töötlemiskeskuse SPINNER U5-1530 ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: SPINNER
- aasta: 2021
- MUDEL: U5-1530
- tootmistunnid: 6000
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: SIEMENS
Tehniline teave - SPINNER U5-1530
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: 840D-SPIOS V1
Mõõtmed
- Masina kaal: 10500 kg
Liikumine
- Telgede arv: 5
- X-telje liikumine: 1530 mm
- Y-telje liikumine: 530 mm
- Z-telje liikumine: 465 mm
Tehnilised andmed
- Pöörlev kiirus: 12000 RPM
- Pöördvarda jahutus: Jah
- Tööriistakohtade arv: 54
Lisainformatsioon
- Telgede arv: 5-teljeline sünkroonne
- Lauakonfiguratsioon: fikseeritud jäik lauaosa (Starrtisch U-1530) kombineeritud 2-teljelise pöörleva/kallutatava lauaga (SPRT650 / versioon T)
- Spindli pöörlemiskiirus: kuni 12 000 p/min (täiustatud spindli valik)
- Spindli koonus: SK40
- Tööriistamagasini mahutavus: 54 positsiooni
- Võrgu lühisvõimsus (SK-Netz): >= 1,6 MVA (100xPnE/R-modul kW-des)
- Ühendatud koormus: 26 kVA
- Nimetispinge: 3~ 400 V + N + PE
- Kaitseseadme nimivool (In): 50 A
- Töönimivool (Ib): 42 A
- Võrgu sagedus: 50 / 60 Hz
- Võrgutüüp, ühendustüüp: TN-Netz (5-juhtmeline) maandatud ja koormatava tähepunktiga
- Jäävvoolu kaitselüliti (RCCB): ilma FI-Schalterita (soovitatav)
- Juhtimissüsteem: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2 platvorm)
- Mõõtesüsteem: X/Y/Z lineaarskaalad (U-1530 Advanced) koos BLUM 3D töödeldava detaili puuteprooviga ja B/C-telje mõõtesüsteemiga
- Jahutusvedeliku läbivool spindlist (IKZ): Jah, koos kõrgsurve CTS-seadme ettevalmistuse ja kõrgsurvepaagiga (BAZ 70 bar)
- Pöördetelgede pidurdamine: hüdraulilised pidurid B- ja C-telgedel koos 2-suunalise pöörlevate liitmike läbiviiguga (70/7 bar)
- Ümbritseva õhu temperatuurivahemik: 15 °C < T < 35 °C
- Suhteline õhuniiskus: <= 70% temperatuuril 20 °C
- Masina kogukaal: ~10 500 kg (baasmasin) + ~377 kg (laastutransportöör) + 170 liitrit jahutusvedeliku mahtu
- Esmane keel: saksa
- Teine keel: inglise
- Mitmeotstarbeline käeshoitav juhtimisterminal: kaasas
- Shopmill: kaasas
- 4-teljeline töötlemis-pöördetelg: kaasas
- 3D-simulatsioon: kaasas
- Järelejäänud materjali tuvastamine: kaasas
- Töötlemise samaaegne salvestamine: kaasas
- Automaatsed väljalülitamise funktsioonid: kaasas
- Kinemaatika mõõtmine: kaasas
- Täiustatud pind: kaasas
- Spline-interpoleerimine: kaasas
- 2 GB lisamälu: kaasas
- Puuteproovi süsteemi funktsioonid: kaasas
- Jahutussüsteem + U-kiipkonveier U1530: kaasas
- Õhupuhumine spindli peas: kaasas
- Suruõhk läbi freesispindli: kaasas
- Loputuspüstol: kaasas
- Roboti uks, paremal: kaasas
- UNIROB-V2021-liidese alus: kaasas
- Digitaalne dokumentatsioon: saksa keeles
- Aasad kraana mahalaadimiseks: kaasas
- Standardvärv: kaasas
- Elektripaigaldus: EUROPA-ST
- Süsteemi hüdrauliline rõhk: 68 bar
- Kinnitus-hüdrauliline rõhk (4./5. telg): 35 bar
- Pneumaatiline töörõhk: 6 bar
- Suruõhu tarbimine: 180 normliitrit/min
- Maksimaalne müra: 73 dB(A) tavapärase töö korral
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
