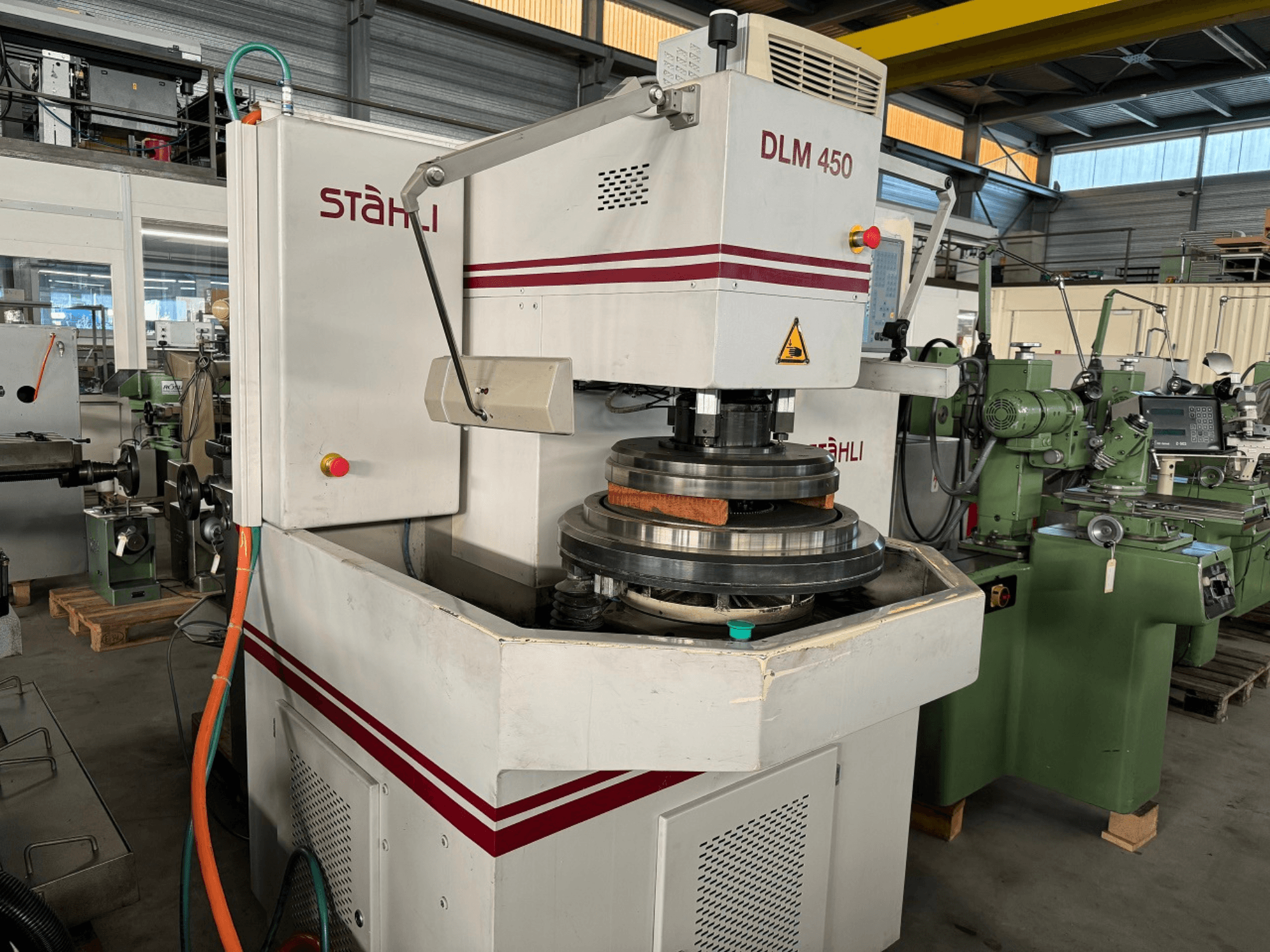

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Pinge / sagedus: 400 V / 50 Hz

- Maksimaalne vool: 50 A

- Võimsustarbimine: 26 kW

- Elektriskeemi nr: S-2816

- Seadme kaal: 2100 kg (tüüpplaadil märgitud) / netokaal 1900 kg

- Mõõtmed: 1200 × 1650 × 2050 mm

- Lihvketta läbimõõt: Ø 450 mm

- Lihvketta pöörlemiskiirus: 0–110 p/min

- Lihvketta maksimaalne ajamivõimsus: 2 kW

- Ülemise lihvketta maksimaalne koormus: 20 daN

- Sisemise ajami pöörlemiskiirus: 0–115 p/min

- Sisemise ajami maksimaalne võimsus: 0,5 kW

- Lihvketta ajamimootorid (alalisvoolumootor): ankru pinge 260 V, magnetvälja pinge 340 V, pöörlemiskiirus 3110 p/min, võimsus 2 kW, sundventilatsioon 220 V (50/60 Hz)

- Sisemootori ajam: sujuvalt reguleeritav alalisvoolumootor, ankurpinge 260 V, magnetväljapinge 340 V, pöörlemiskiirus 3110 p/min, võimsus 0,5 kW, sundventilatsioon 220 V (50/60 Hz)

- Vertikaalse liikumise mootor: sammmootor, 50 sammu/sek, pöördemoment 1100 Nm

- Hammasrõnga reguleerimine: vahelduvvoolu pidurimootor (2 asendit), 380 V / 50 Hz, pöörlemiskiirus 700–1400 p/min, võimsus 0,25/0,37 kW, alalisvoolu pidur 24 V (16 Nm)

- Võimsusmuundur: sisendpinge 380 V / 50 Hz, ankurpinge 270 V, väljapinge 340 V

- Tiguülekande suhtarvud: sisemine ajam i = 1 : 30, alumine süsteem i = 1 : 15,5, ülemine süsteem i = 1 : 15,5

- Töösurve: 6–7 bar

- Lappimisvedeliku pump: 380 V / 50 Hz, pöörlemiskiirus 2600 p/min, voolukiirus 57 l/min, kaitseklass IP 44

- Juhtimis- ja mõõteseade: mõõtevahemik ±3 kuni ±11 000 mm (Millitron käsitsi viide)

- Induktiivne andur: mõõtevahemik ±2 mm

- Seadistuspunkti reguleerimisseade: 4-kohaline ekraan

- Juhtpaneel / süsteem: Siemens SIMATIC Panel PC

- Juhtimissüsteemi protsessor: Intel Celeron M protsessor 1,50 GHz

- Süsteemi mälu: 1 562 624 KB (välismälu), 640 KB (süsteemimälu), 384 KB (varumälu), 1 024 KB (vahemälu)

- Kõvakettamälu: 40021 MB (kõvaketas 2)

- BIOS / süsteemi kuupäev: PhoenixBIOS, BIOS-i kuupäev 28.03.2006

- Operatsioonisüsteem: Microsoft Windows XP Professional / Microsoft Windows taastamiskonsool
