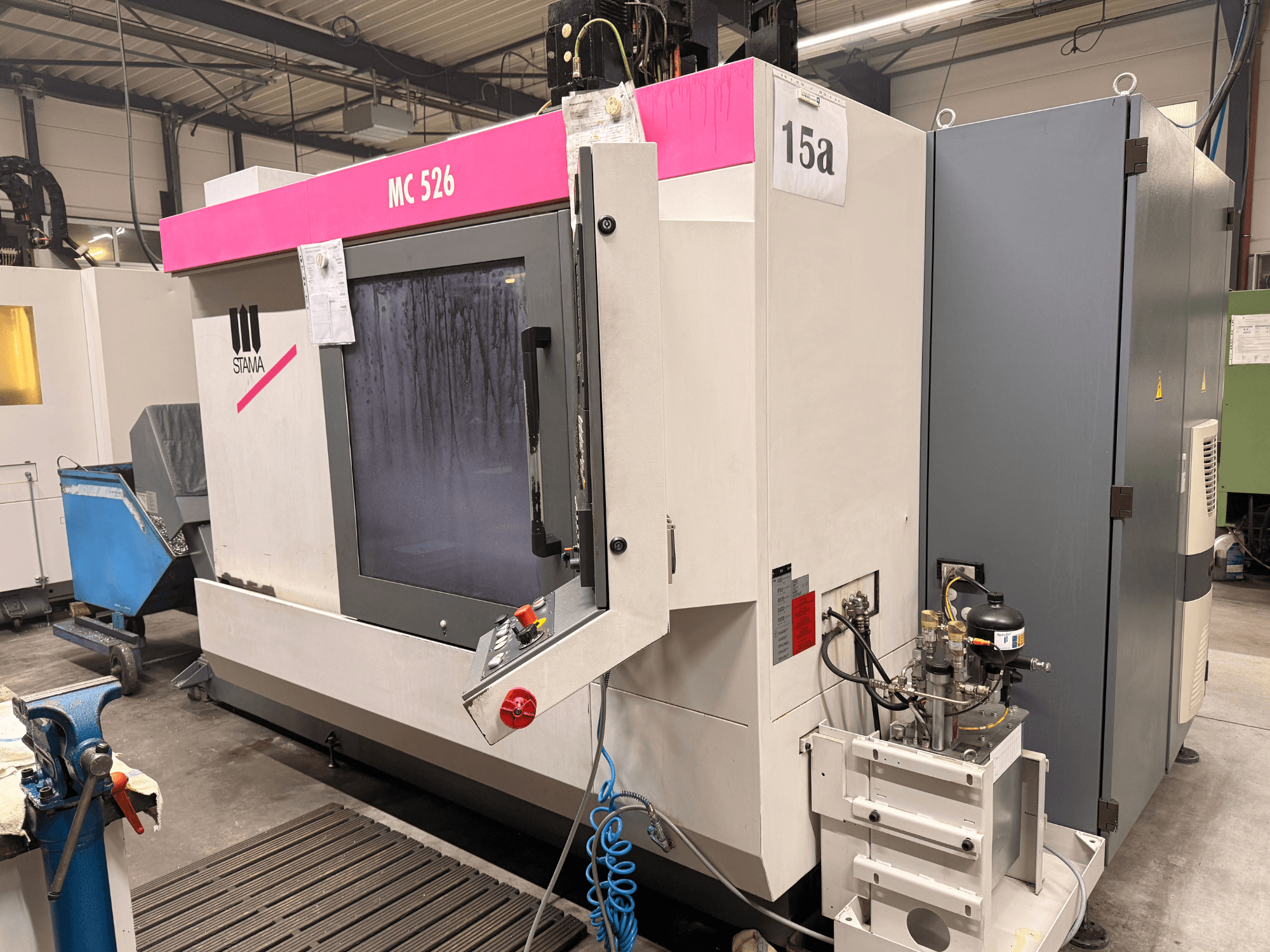

See STAMA MC526 on valmistatud 2007. aastal. Seadmel on 40-kohaline tööriistamagasin, NC-juhtimisega pöördalus, laastutransportöör, lintfiltrisüsteem ja spindli kaudu toimiv sisemine jahutusvedeliku varustus. Lisavarustusena on seadmel kõrgsurvesüsteem, Renishaw-andur ja õhuväljatõmbesüsteem. Kaaluge võimalust osta see STAMA MC526 vertikaalne töötlemiskeskus. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: STAMA
- aasta: 2007
- MUDEL: MC526
- tootmistunnid: 82265
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
Tehniline teave - STAMA MC526
Mõõtmed
- Laua pikkus: 1400 mm
- Laua kandevõime: 1500 kg
- Laua laius: 600 mm
Liikumine
- Telgede arv: 3
- X-telje liikumine: 1000 mm
- Y-telje liikumine: 400 mm
- Z-telje liikumine: 360 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 5 kg
- Pöörleva jõud: 18.5 kW
- Pöörlev kiirus: 10500 RPM
- Koonuse suurus: SK 40
- Pöördvarda jahutus: Jah
- Tööriistakohtade arv: 42
Lisainformatsioon
Lisateave
Söötmisjõud X/Y-teljel: 4000 N
Z-telje etteandejõud: 8 000 N
Kiirliikumine X/Y/Z: 60 m/min
Toitekiirus X/Y/Z: 1 – 10 000 mm/min
Telgede dünaamika: X = 5 m/s²
Telgede dünaamika: Y = 8 m/s²
Telje dünaamika: Z = 12 m/s²
Laua kaugus spindli otsast: 350 – 710 mm
Tööriista kinnitusjõud: 7 000 N
Spindli läbimõõt: 65 mm
Pideva pöördemomendi vahemik: kuni 3 000 p/min
Pöördemoment 100% töötsükli juures: 30 Nm
Pöördemoment 20% töötsükli juures: 59 Nm
Võimsus üle 3000 p/min 100% töötsükli juures: 9,5 kW
Võimsus üle 3000 p/min 20% töötsükli juures: 18,5 kW
Tööriista maksimaalne läbimõõt (kõik positsioonid hõivatud): 88 mm
Tööriista maksimaalne läbimõõt (kõrvuti asuvad positsioonid vabad): 125 mm
Tõmbetappide standard: DIN 69872-19
Tööriista vahetamise aeg (kiip-kiip): umbes 2,4 s
Tööriista nihutamise funktsioonid: pikkuse ja raadiuse kompenseerimine
Tööriista andmete sisestamine: sisestusjaama või CNC-ekraani menüü kaudu
Positsioneerimise täpsus: 0,001 mm
Masin on ette valmistatud: fikseeritud laud T-soonikute ja paigutusavaga
Masin on ette valmistatud: NC-pöörlauale koos tagapinkiga
Tööriista hoidiku tüüp: SK40 DIN 69871 A/B
Siemens 840D SolutionLine
Laastutransportöör valikuline
Lintfiltrisüsteem
Sisemine jahutusvedeliku etteandmine spindli kaudu
Kõrgsurvevõime
Renishaw sond
Eemaldussüsteem
Toitepinge: 400 V
Faas: 3~
Sagedus: 50 Hz
Nimivool: 34 A
Lisakaitsmed: 3 x 50 A
Minimaalne ühenduslõikepind: 25 mm²
CE-märgis: Jah
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
