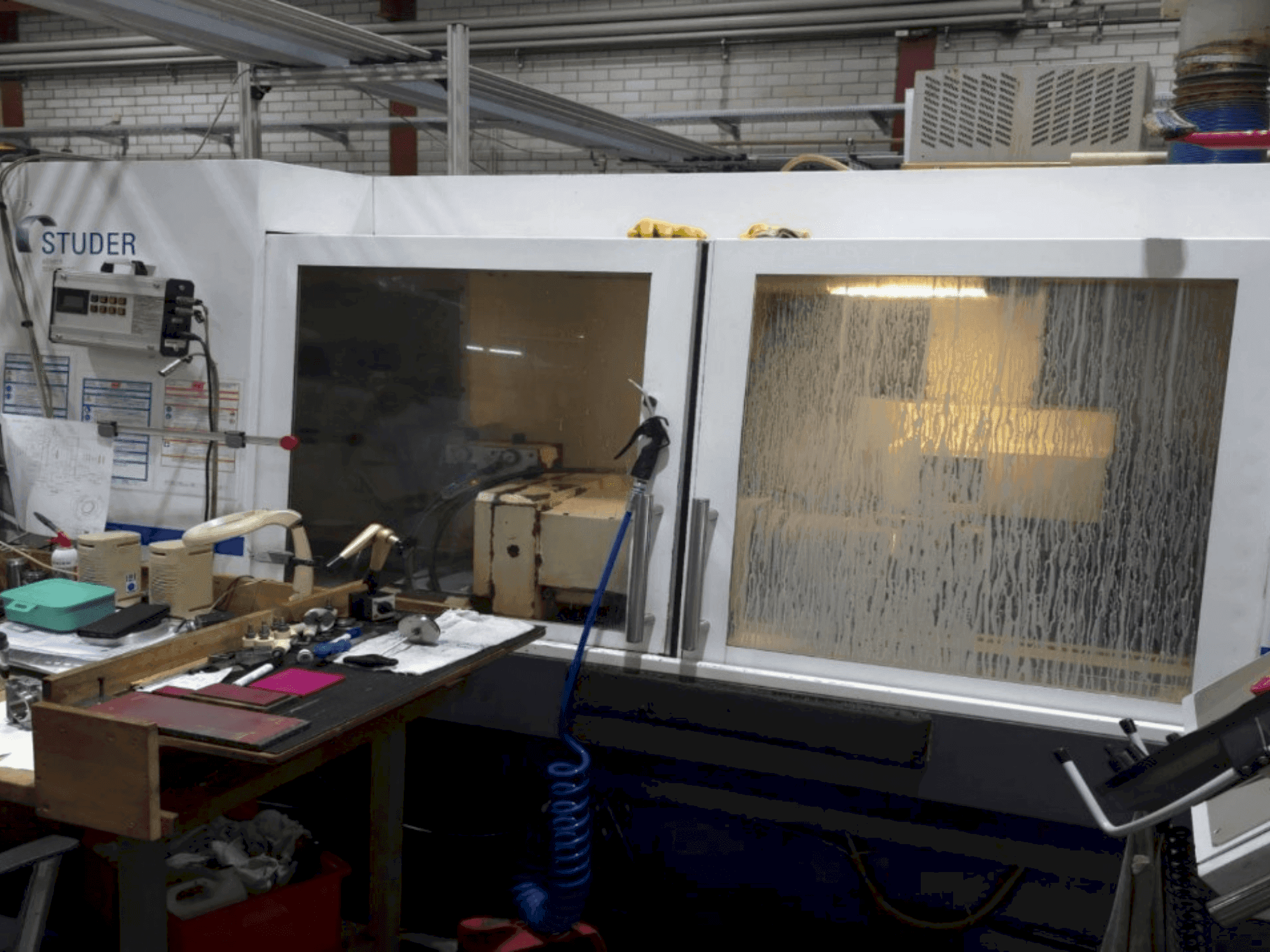

STUDER - S31DE-GRI-STU-2008-00001

Lisavarustus

• Sagedusmuundur ajakohastatud / Sagedusmuundur välja vahetatud

Masina eelised

Tehnilised masinahüved

• Kontrolleri: ge fanuc seeria 21-tb

• Vanni leke

• Mahuti lekib

• Puudub jahutusvedeliku rihmafilter

Lisainfo

Risttelje X ja pikitelje Z:

Risttelg X (NC-telg) 0°, ajendiks vahelduvvooluservomootor.

ja kuulikruviga. Liikumine 280 mm. Söötmise kiirus programmeeritav 0,001-5 000 mm/min.

Pikitelg Z (NC-telg). Ajendiks vahelduvvooluservomootor ja kuulikruvi. Liikumine

1150 mm. Programmeeritav söötmiskiirus

0,001-10 000 mm/min.

Otsene mõõtesüsteem X-teljel

Eraldusvõime 0,0001 mm (lineaarne, absoluutne mõõtesüsteem,

ei nõua võrdluspunktide liikumist)

Otsene mõõtesüsteem Z-teljel

Eraldusvõime 0,0001 mm (lineaarne, absoluutne mõõtesüsteem,

ei nõua võrdluspunktide liikumist)

Otsemõõtesüsteemide skaalaliides

Rattapea

U-universaalne, pöörlev rattapea

Automaatne rattapea pöörlev telg (B-telg)

rattapea pööramiseks.

Hirthi hammasratas 1° rattapea pöörlemisteljega. Pöördenurk -15° kuni +195°.

Turvakapsel tööriista asendis 1, vasakpoolne Ø 500mm

välislihvimiseks Ø 500x63mm F1 lihvketaste jaoks

(80mm F5)

Turvakapuut tööriistapositsioonis 2, paremal Ø 500mm

välislihvimiseks Ø 500x63mm F1 lihvketaste jaoks

(80mm F5)

Üldine teave kaitsekapuute kohta tööriista asendis 2:

Parema lihvimiskülje lihvimispikkus on vähendatud parempoolses

lihvimispea pöörlevas asendis. 300° umbes 30% võrra

Sisemine lihvimisseade kõrgsageduslike spindlite jaoks

Ø 120 mm tööriista asendis 3 koos ühenduskaabliga

sisehooldusspindlite Ø 120mm ühendamiseks vastavalt

järgmiste Studeri spetsifikatsioonide kohaselt:

-- pistikuga määrimisühendused vooliku läbimõõduga

4mm

-- sissepistatavad jahutusvedeliku ühendused ette- ja tagasivooluks

vooliku läbimõõduga

10mm (spindli ja vooliku poolsed pistikühendused kuuluvad spindli tarnekomplekti).

-- Elektriühendustega vastavalt ühendusdiagrammile

Sisemine lihvspindli kodeerimine

Mootori spindli 1 fikseeritud laagrite paigutus on paremal pool

tööriista positsioonil 2

Mootorspindli 1 lõikamiskiirus

programmeeritav kuni max. 50m/s

Mootorspindlite puhul, mille maksimaalne n = 3200rpm, on 50m/s

võimalik ainult lihvketaste läbimõõduga >300mm võimalik.

HF-sisehooldusseadmed Fischer'i spindlitele õli-õhu määrimisega

Üldine teave HF-spindlite markide kohta:

Õli-õhu määrimisega spindlite eri kaubamärke ei saa kasutada ühel masinal.

-- Määrimisühenduste arv peab vastama spindlitele.

tarvikutes.

-- Erineva arvu määrimisühendustega spindleid ei saa kasutada tööriista positsiooni kohta.

Õli-õhu määrimise hooldusüksus sisemise lihvimise spindlite jaoks.

Määrimise kogust saab programmeerida CNC-juhtimisseadmes spindlikohaselt.

Õhupuhastus HF-spindlite jaoks, kui kasutatakse masina suruõhku (sisse lülitatud pneumaatilisest peaventiilist).

Rull-laagritega tööpea, ISO 50 koonus, silindriline väliskinnitus on

spindli nina Ø 110 mm, spindli puur Ø 50 mm.

Manuaalne spindli lukustus ilma järelevalveta.

Lihvimisrõngaanduri paigaldamise võimalus

Üldine teave taldriku tööpea kohta:

Esialgseks lihvimiseks või välislihvimiseks pöörleva keskusega

Käsitsi silindrilisuse korrigeerimine tööpeale

Kontsentrilisuse täpsus vähemalt 0,0004 mm

Standardne C-telg

töödeldava detaili laadimiseks ja ümbermõõduliste peatuste tegemiseks

(täpsus +/-0,5°) töödeldava detaili vahetamiseks

Standardne C-telg; vormi lihvimiseks,

on tavaliselt vaja suure täpsusega C-telge

Töödetaili ajam 3 kW vahelduvvooluservomootoriga

Pöörlemissagedus 1-1000 pööret minutis

Jooksu kiirus 1-50 p/min

Pneumaatiline tõstuk vaevata liikumiseks

tööpea hõlpsaks liigutamiseks seadistamise ajal

2909914-E

Pneumaatiline juhtimine ja laasturõhu jälgimine

Elektriline liides 1 pöörlevale

apreteerimine kuni maksimaalselt 3 kW võimsusega ajamile.

Võimaldab programmeeritavad kiirused vahemikus 10-100%.

spindli nimipöörlemiskiirusest, sõltuvalt spindlist, lihvimiskorraga samas või vastupidises suunas.

Juhtpaneel ja juhtimiskapp on püsivalt ühendatud

masinaga ühendatud

Juhtimiskapi kliimaseade

Üldine teave juhtimiskapi jahutamise kohta:

Ümbritseva õhu temperatuuril. Üle 30 °C temperatuuri korral on vaja jahutusseadet.

Ühenduspinge: 400 volti +/-10%.

Liinisagedus: 50 Hz +/-1 Hz

Liin: 4-juhtmeline (L1, L2, L3 / PE) või 5-juhtmeline (L1, L2, L3 / N / PE)

Sisemine juhtpinge: 24 volti alalisvoolu

Fanuc 21i-TB CNC-juhtimispult koos:

-- Aktiivne 10,4-tolline värviline lameekraan

-- Integreeritud PLC kontroller

-- Studer-kommunikator ja ASI-bussüsteem

CNC-kontrolleri kasutajamälu: 128 kB,

Programmimälu: 200

-- Fanuc 21i-TB toetab ainult kuni 512 kB suurust kasutajamälu.

Kaasaskantav operaatorüksus: Studer PCU terminal

LCD-ekraaniga, klaviatuuriga, elektroonilise käsirattaga,

ülekäiguklahv ja lubade andmise nupp

Töötundide loendur, vahemik 0-99,999 tundi

Elektrooniline dokkimise tuvastamine Dittel AE 4100-1 abil

koosneb järgmistest osadest:

-- esipaneel koos LCD-ekraaniga kuvamiseks

signaalikõvera kuvamiseks

-- 4 sisendit passiivse dokkimise tuvastamiseks

anduritega, kusjuures ainult üks andur võib olla

hinnata korraga
