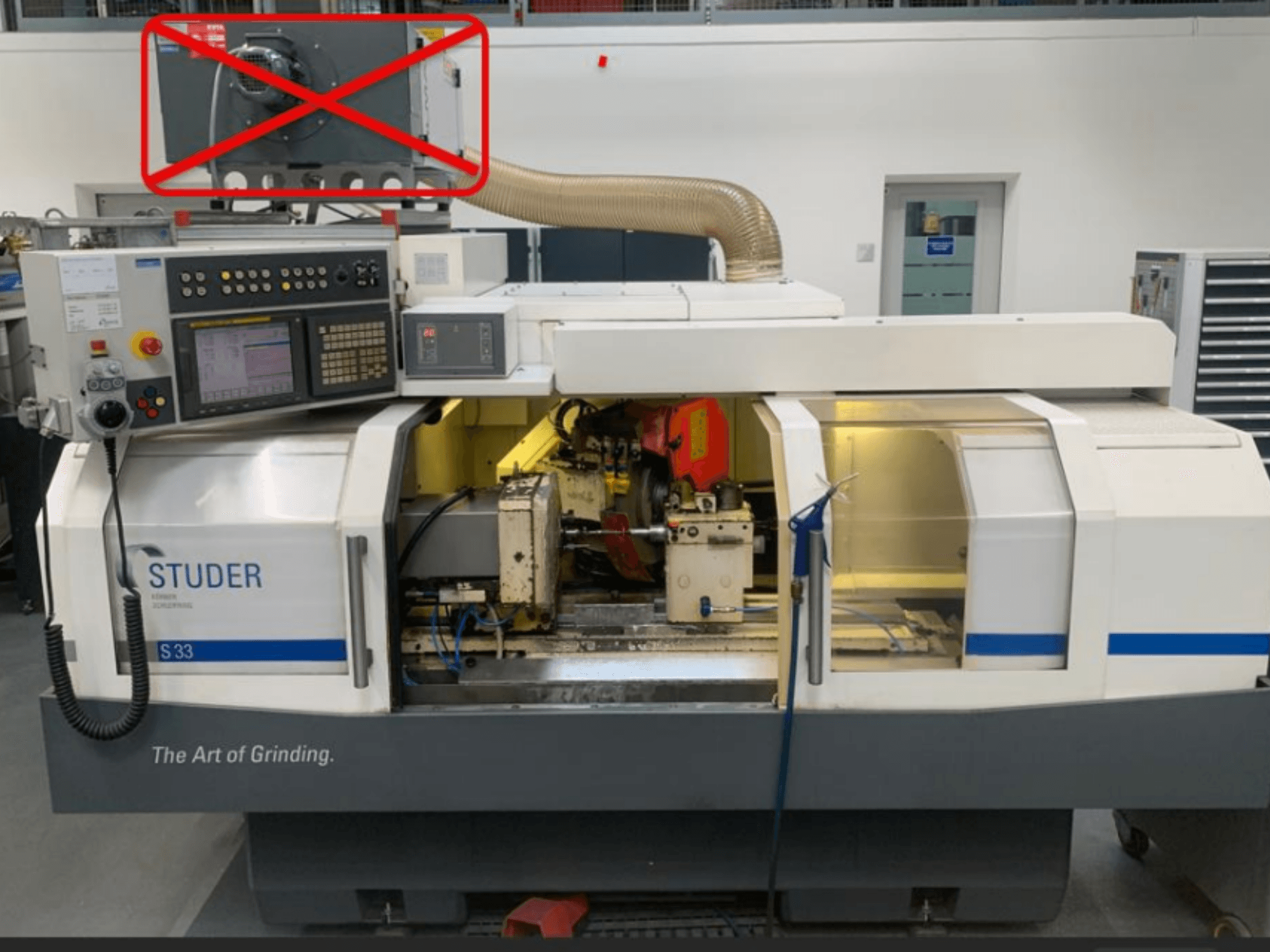

STUDER - S33DE-GRI-STU-2005-00001

• Taotlus: Prototüüpide ehitamine (vahetustega töö puudub)

• Töötundide arv: umbes 24 000

• Kontroll: FANUC 21i-TB

• Väljatõmbesüsteem ei kuulu komplekti

• Aastane hooldus

• Keskkoha kõrgus: 175 mm

• Keskuse kaugus: 650 mm

• Masina statiiv: Granitan S 103

• Lihvimisratas: 500 x 63 x 203 mm

• Lineaarne mõõtesüsteem

• Spindli puur: 30 mm

• Tooriku spindli pöörlemiskiirus: 1-1500 p/min

• Tooriku laua pööramine: 8.5°

• Pidevalt muudetav koonusnurk (skaala 1° sammuga)

• Lihvimisrattad: raadius, nurk

• Elektriline liides pöörlevaks lihvimiseks

• Elektrooniline käsiratas

• Maksimaalne perifeerse kiirus: 50 m/s

• Pidev lõikamiskiirus V

• Pneumaatiline spindli tõstmine

• Pneumaatiline tagaplaadi tõstuk

• Tooriku ajam: 1,6 kW vahelduvvoolu servomootor

• Jahutusvedeliku pump: 100 l/min 2,5 baari juures

• Jahutusvedeliku juurdevool tooriku spindli kaudu

• Üleminekuaeg sisemine/väline lihvimine: 10 sekundit

• Üleminekuraadius/laast/tsilinder

• Sisemine lihvimispindel: 1-20,000 rpm

• Jalgpedaal liikumiseks avatud uksega

Lisavarustus

• Tailstocki eemaldamise seade (kaasa arvatud)

• PCD-töötlemisplaat R 0,5

• Dünaamiline tasakaalustamisseade tasakaalustusanduritega

• Lihvimise tuvastamine

• Marpossi sondiga sisestus
