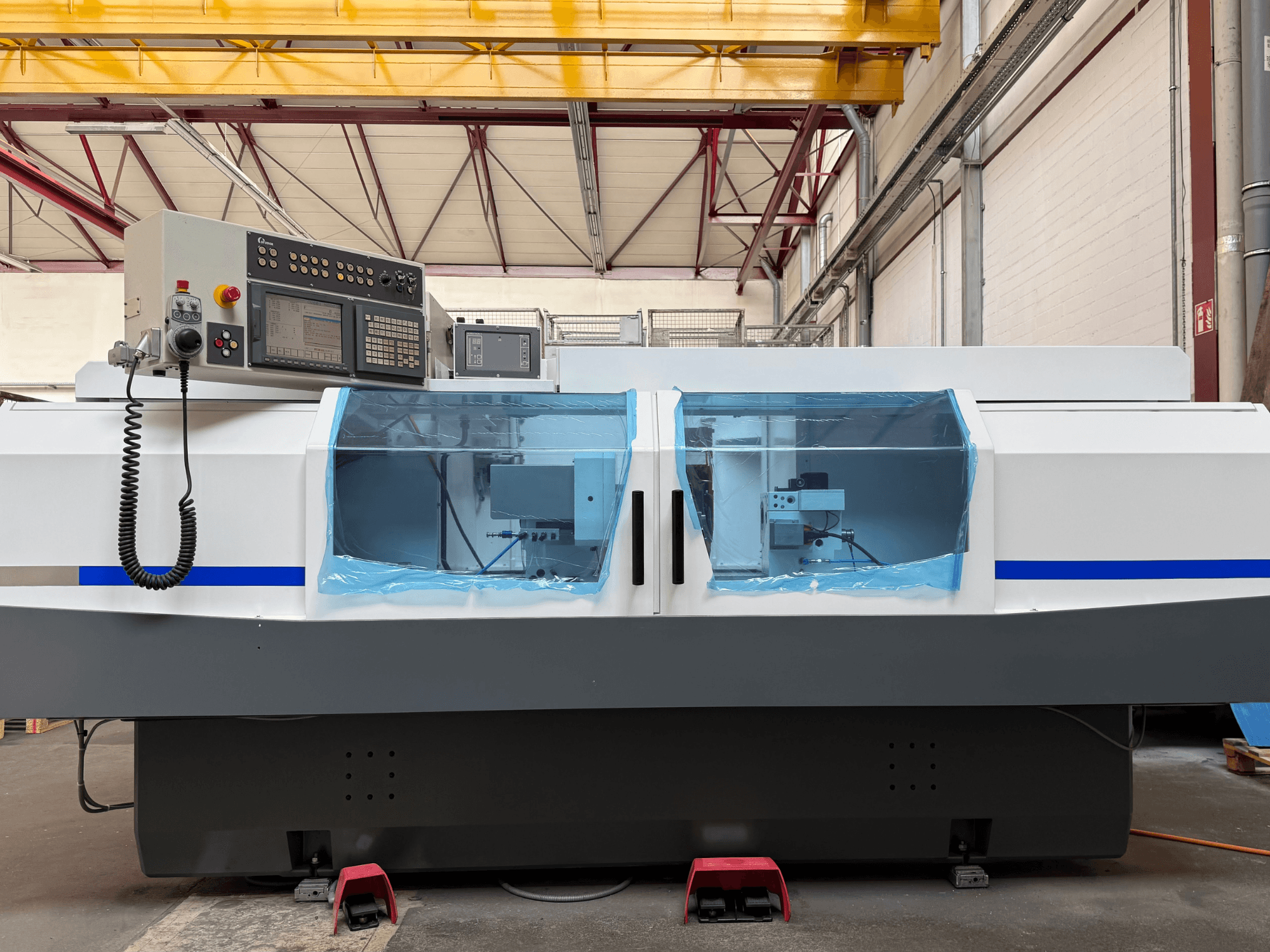

STUDER - S33 CNCCH-GRI-STU-2005-00001

- täielikult kapitaalremonditud 2026. aastal

- Tööaeg: 0 tundi pärast kapitaalremonti

- telje kõrgus: 175 mm

- Keskmiste vahekaugus: 1000 mm

- Masina alus: mineraalvalust Granitan S103

- Liikumisulatus: 285 mm (X-telg) x 1150 mm (Z-telg)

- X-telje ajam: vahelduvvoolu servomootor ja kuulkruvi, nurk 0°, edasiliikumiskiirus 0,001–5,000 mm/min

- Z-telje ajam: vahelduvvoolu servomootor ja kuulkruvi, etteandekiirus 0,001–10,000 mm/min

- Mõõtesüsteem: inkrementaalne skaala X- ja Z-telgedel, eraldusvõime 0,0001 mm

- Lihvimispink: universaalne välis- ja siseliihvimiseks, Hirthi hammastega 1° (-15° kuni +195°)

- Mootorispindel (pos. 2): 7,5 kW, 1400–3200 p/min, programmeeritav lõikekiirus maks. 50 m/s

- Välislihvimise kaitse: lihvketta suurus D 500 × 63 mm F1 (80 mm F5) automaatse kokkupuutekaitsega

- Sisemise lihvimise spindel (pos. 3): Studeri rihmaajamiga sisemise lihvimise spindel (180°) koos sagedusmuunduriga

- Tööpää: universaalne, rull-laagritega, koonus MK5, silindriline välimine ots D 70 mm, spindli ava D 28 mm, spindli käsilukustus

- Tööpähe ajam: 1,8 kW vahelduvvoolu servomootor, pöörlemiskiiruse vahemik 1–1500 p/min, sammkiirus 1–50 p/min

- Töödetaili kaal: maks. 80 kg keskpunktide vahel

- Tagapink: koonus MK4, 35 mm liigutus, puuri läbimõõt 50 mm, hüdrauliline puuri tagasitõmme seirega, käsitsi peenreguleerimine +/- 0,04 mm

- Pneumaatilised tõsteseadmed: pneumaatiline tõstemehhanism tööpähe ja tagapinkide hõlpsaks nihutamiseks

- Juhtimissüsteem: Fanuc 21i-TB koos 10,4-tollise värvilise puutetundliku ekraaniga, integreeritud PLC-ga, 32 KB kasutajamäluga, 400 programmikohaga

- Toiteallikas: 400 V ± 10 %, 50 Hz ± 1 Hz, 24 V alalisvoolu juhtpinge

Lisavarustus:

- Dittel Sensitron 6 kontakti tuvastamine magnetanduriga (1 tk)

- Movomatic C25 LP aktiivne sond

- 3 tükki tasanduselementi

- Elektrikapi kliimaseade

- Euchneri käeshoitav juhtpult

- Pöörlev hoidik sisemise lihvimise jaoks

- Tagapinkide parkimisasend

- 3 tk Studeri rihmaajamiga sisemise lihvimise spindlit (24 000 p/min / 40 000 p/min / 60 000 p/min)

- Jalgpedaal C-telje käsitsi juhtimiseks avatud uste korral

- Jalgpedaal kinnitusseadme käivitamiseks (tagapink)

- Elektriline liides pöörlevaks lihvimiseks (spindel valikuline)

- Movomatic töökäigu mõõtejuhtimise süsteem ES 124 (mõõtepea valikuline)

- 8 tk kasutatud lihvketta äärikuid välislihvimiseks

- Mitmed uued MK4-keskmed

- Mitmesugused lihvimisseadmed

Lisavõimalused:

- Võimaldab keermete ja profiilide lihvimist (tarkvara tuleb tellida otse Fritz Studer AG-lt)
