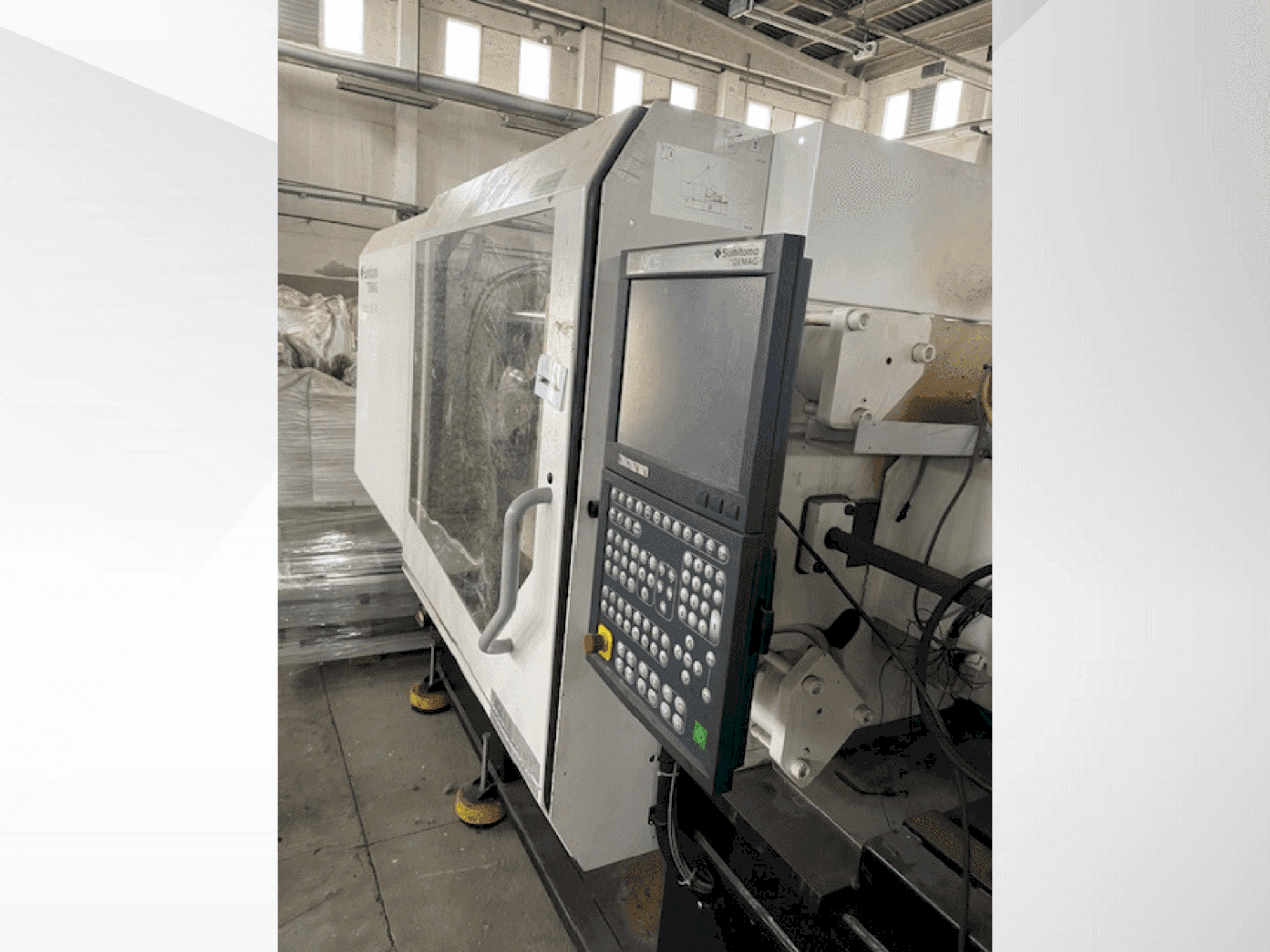

SUMITOMO SHI DEMAG - IntElect 160/520-340 smartDE-INJ-SUM-2013-00003

Täiendav varustus

• Sepro robot SDR 11

Masina eelised

Masina tehnilised eelised

• Kinnitusüksus: 160 / lukustusjõud: 1760 kn / avamiskäik max: 495 mm / vormi paigalduskõrgus min: 275 mm / vormi paigalduskõrgus max: 585 mm
• Pressplaadi kaugus, max: 1080 mm / vormi kinnitusplaadid (kõrgus x kõrgus): 760 x 785 mm / puhas samba kaugus (kõrgus x kõrgus): 520 x 520 mm
• Väljutuskäik: 125 mm / väljutusjõud: 35 kn
• Sissepritseüksus: 340 / kruvi läbimõõt: 35 mm / kõrguse/läbimõõdu suhe: 20 / sissepritsevool (ps) ilma akumulaatorita: 288 cm³/s
• Doseerimiskäik: 162 mm / düüsi käik, max: 350 mm / düüsi sukeldumissügavus (svo): 20 mm / düüsi kokkupuuterõhk: 30 kn
• Materjalipunkri maht: 35 l / sissepritsekiirus, max. , standard: 300 mm/s / sissepritsekiirus, max. , suurendatud: 500 mm/s
• Netokaal ilma õlitäidiseta: 7300 kg

Lisainformatsioon

Elektrilised ja pneumaatilised liidesed: Pistikupesad: 2 x Schuko (1Ph, 230V, 10A) / 2 x IECEE (3Ph, 400V, 16A) – lülitatakse välja pealülitist / Loetletud on ka täiendav Schuko pistikupesa (sama nimivõimsusega) / Ventiilid: 1 x pneumaatiline 5/2 ventiil liikuval plaadil (programmeeritav) / 2 x pneumaatilist 5/2 ventiili statsionaarsel plaadil (programmeeritav) / I/O: 3 digitaalset sisendit / 3 digitaalset väljundit (vabalt programmeeritav) / Klemmplaat väljaspool juhtkappi / Õhk ja jahutus: Tsentraalne õhuvarustus ja torustik / Jahutussüsteem: avatud tsükkel / Jahutusvee regulaator: 4 ahelat temperatuurinäidikuga (max 10 l/min ahela kohta) / Eraldi veeühendus jahutuseks (vorm + masin) / Vormi jahutamise väljalülitus (ajaliselt programmeeritav) / Masina mehaanilised ja liikumisomadused: Klambri ja sissepritseüksuse värvid: Sügavmust (RAL9005): alus, pumbajaam, alumine juhtkapp / Signaalvalge (RAL9003): klamber, sissepritseüksus, kaitsed katted, turvauksed/ Vormiplaadi paigutus: E-standard (sarnane EUROMAP-iga, märts 1996)/ Külgmist väljutusplaati pole/ Väljutaja: hoitakse vedruga vormiväljutaja eesmises asendis/ Standardne vormikõrgus/ Standardne sulgemiskiirus/ Aktiivne liikumine ainult siis, kui kaitse on suletud/ Kruvi: kulumiskindel, nitriiditud silinder, standard L:D, 35 mm läbimõõt/ Tagasilöögiklapp: 3-osaline rõngastüüp/ Juhtimine, programmeerimine ja jälgimine: Sisendid/väljundid ja klambrite järjestus: vabalt programmeeritav/ Lülitusprogrammid (nt kuivtsükkel, käivituspraagi loendur, taimeriga juhitav jahutus)/ Sissepritseprotsess: Sissepritsejõud maksimaalse sissepritsekiirusega: 200 mm/s/ Vasturõhk programmeeritav 6-punktilise hulknurga kaudu/ Järelrõhu ümberlülitus sulamisrõhu põhjal/ Järelkontroll, vasturõhk, doseerimine: suletud ahelaga juhtimine/ Söötmiskõri temperatuuri juhtimine: suletud ahel, max 90 °C ±9 °C/ Vähendatud düüsi tihendusjõud (programmeeritav)/ Klambrijõud: suletud ahelaga juhtimine/ Aktiivne vormikaitse: anduripõhine sulgemise ajal/ Kuumjooksu juhtimine: 5 tsooni integreeritud (kokku 2,75 kW) ekraan, tarkvara ja andmed: värviline andmeekraan PDA (protsessiandmete kogumine): 100% kontroll graafilise parameetrite salvestamisega / mitme tsükli graafikud / välise statistilise teabe eksport / muudatuste aruanded ja hooldusnäidikud / vabalt programmeeritavad ekraanid / ejektori ja sissepritseüksuse paindlik liikumine / liides: käsitsemisseadmele (CAN-siin) / düüsi küttekehale (ainult pistikuga) / doseerimisseadmele (potentsiaalivaba „doseerimise” signaal) / väljutusplaadi monitorile (vormi kaitsmiseks) / kaugjuurdepääs: WC5 - DPG World Connect / ohutusfunktsioonid: avariiseiskamine mitteoperaatori poolel / düüsi tihendusjõud aktiivne ainult siis, kui vorm on suletud / vilkuv tuli / turvauksed ja kaitselukustused / muu mehaanika / paigaldus / vibratsioonivastased kinnitused / põhiline Euroopa disain / elektrivarustus: 400V ±10%, 3Ph + N + PE, 50 Hz / ühised ajami-/kütteliini ühendused / punkri sulgemine tühjendusfunktsiooniga (materjalipunker ei kuulu komplekti)
