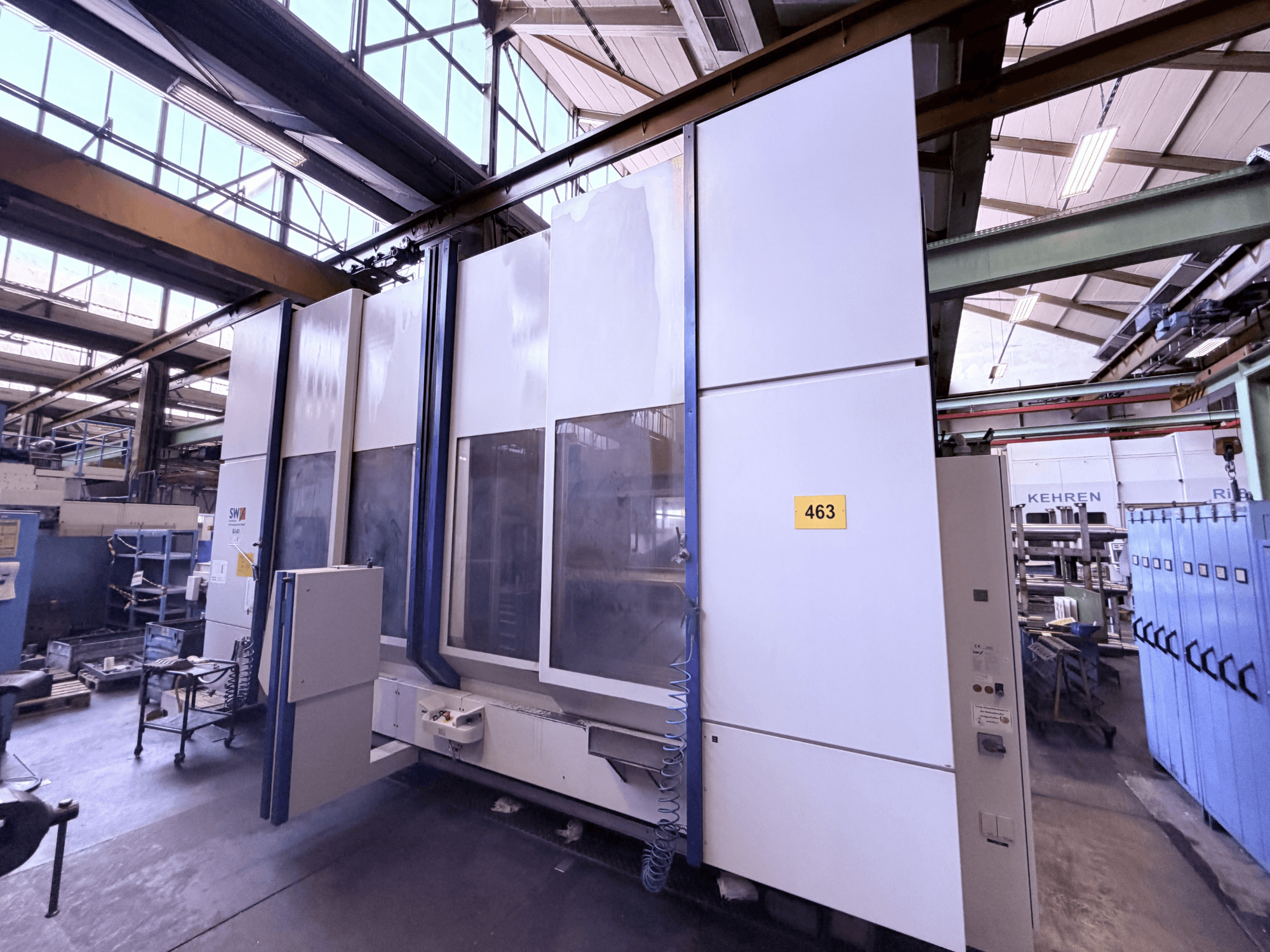

SW - BA 40DE-MIL-SWX-2001-00001

- X-telje liikumisulatus: 2 × 1300 mm (pika töölaua režiimis 3350 mm)

- Y-telje liikumisulatus: 630 mm

- Z-telje liikumisulatus: 630 mm

- Kinnituspind (pendelrežiim): 2 × 1275 × 630 mm

- Kiirliikumine X/Y/Z: 40 m/min

- Toitekiirus: 1–40 000 mm/min

- Spindli läbimõõt: 100 mm

- Spindli pöörlemiskiirus: 20–7 500 p/min

- Spindli võimsus: 36 kW (25% töötsükli juures)

- Spindli pöördemoment: 950 Nm (25% töötsükli juures)

- Tööriista koonus / hoidja: SK 50 DIN 69871, vorm B

- Tööriistamagasini pesad: 60

- Tööriista maksimaalne läbimõõt (vabade naaberslotide korral): 110 mm (250 mm)

- Tööriista maksimaalne kaal: 8 kg (24 kg)

- Mõõtesüsteem: lineaarne

- NC-pöörlaud: Peiseler ATU 280 vastulaagriga

- Jahutusvedeliku rõhk (sisemine): 40 bar

- Jahutusvedeliku puhastamine: pilufilter

- Tööpiirkonna läbipesu: Jah

- Loputuspüstolid: 2

- Tööriista purunemise seire: Leutze

- Kaitsekorpus: täielik kaitsekorpus

- Eemaldussüsteem: GEA-Delbag, 2 x KNAW 1-1-AF

- Diskettiseade: Jah

- Vajalik paigutusala (P x L x K): 7700 x 3700 x 4000 mm

- Vajalik vundament: Ei

- Nimetööpinge: 3/PE AC 400 V / 50 Hz

- Nimetöövool: 87 A

- Ühendatud koormuse koguvõimsus: 50 kVA (nimivõimsus 60 kVA)

- Toiteliini kaitsmed: 100 A

- Tööaeg: 63 368 h

- Lisavarustus: laiendatud masina hüdraulika töödeldava detaili kinnitamiseks, kahepoolselt toimivate kinnitussilindrite klapisüsteem, 2 kinnitusringi vasakul töötsoonis, 2 kinnitusringi paremal töötsoonis, kinnitusrõhk 250 bar / Q=9 l/min, kohandamine nurgapuuripeadele (ilma 4-punktilise toeta), automaatsed laadimisuksed, umbes 60 SK50-padrunit, 1x topeltnurgapea, pöörduv kinnitusseade (A-telg ja vastupidur), kinnitussild
