Takamaz - XT 6DE-TUR-TAK-2020-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

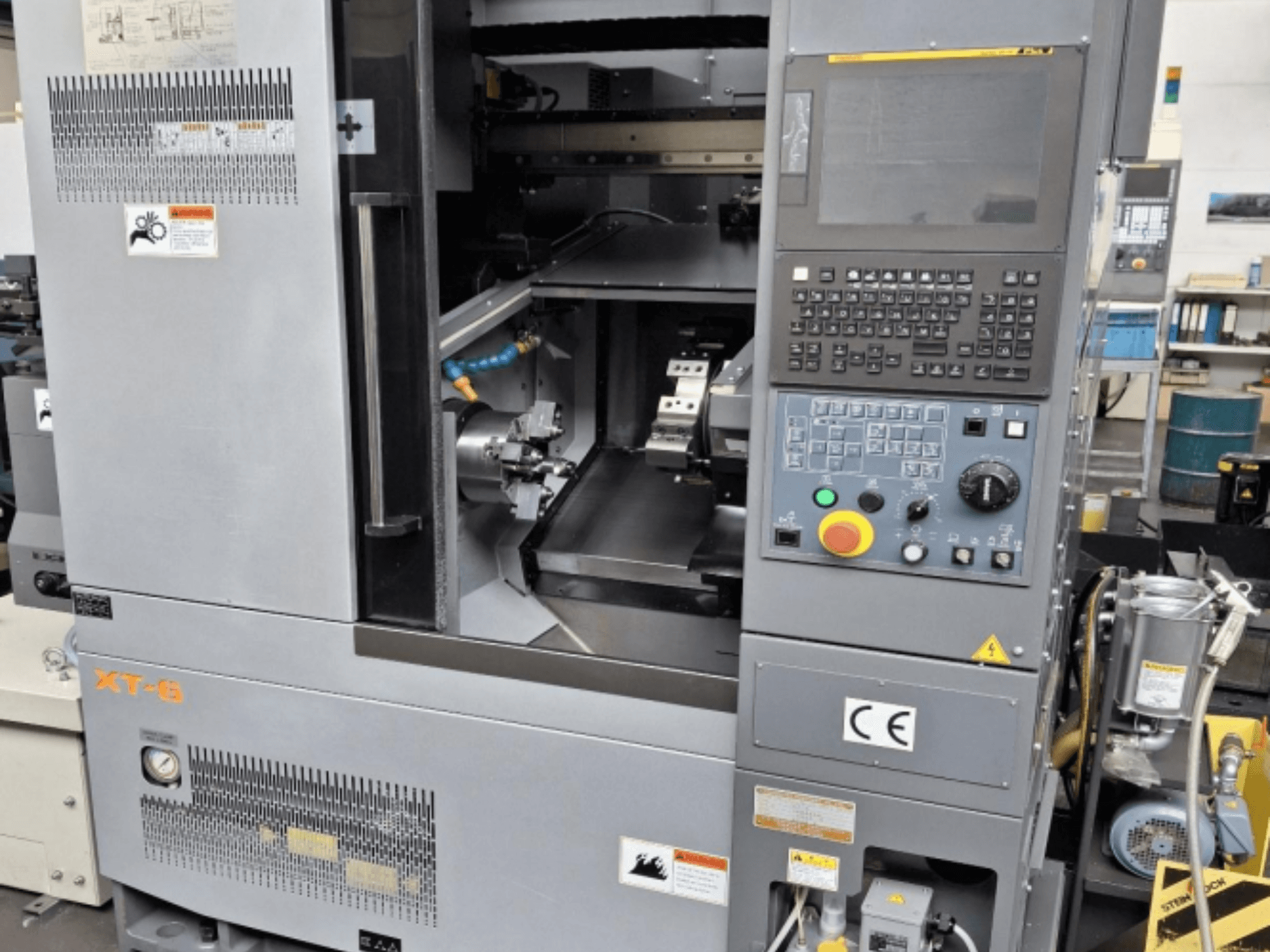

See Takamaz XT 6 on toodetud 2020. aastal. Selle maksimaalne pöörlemisläbimõõt on Ø180 mm ja maksimaalne pöörlemispikkus 240 mm. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge meie müügis olevat Takamaz XT 6 horisontaalset treipinki. Võtke meiega ühendust, et saada lisateavet.
Ülevaade
- kaubamärk: Takamaz
- aasta: 2020
- MUDEL: XT 6
- tootmistunnid: 1559
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: FANUC
Tehniline teave - Takamaz XT 6
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: Series 0i-TF Plus with 10.4" Touch Display
Mõõtmed
- Masina kõrgus: 1700 mm
- Masina pikkus: 1360 mm
- Masina kaal: 2300 kg
- Masina laius: 1370 mm
Liikumine
- Telgede arv: 2
- X-telje liikumine: 120 mm
- Z-telje liikumine: 280 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Pöörleva jõud: 5.5 kW
- Pöörlev kiirus: 4500 RPM
Lisainformatsioon
- Maksimaalne pööramise läbimõõt: Ø180 mm
- Maksimaalne treipikkus: 240 mm (sõltuvalt kinnitusseadmest)
- Kiirliikumine (X / Z): 18 / 24 m/min
- Maksimaalne spindli pöördemoment: 63,6 Nm
- Spindli laagri siseläbimõõt: Ø75 mm
- Spindli nina: A2-5 lühike koonus
- Maksimaalne varraste maht: 35 mm
- Maksimaalne pingi suurus: 203 mm (8 tolli)
- Spindli keskkoha kõrgus üle põranda: 950 mm
- Tööriistatorn: 1 x 8-kohaline revolver (otsekinnitus / puurimiskassetid): 1 x 8-kohaline revolver (otsekinnitus / puurimiskassetid)
- Varre kõrgus välistreipimiseks: 20 x 20 mm
- Maksimaalne varre läbimõõt puurvardade jaoks: 25 mm
- Baaspingi mõõtmed (jalamõõdud ilma lisaseadmete/transformaatorita): 1360 x 1370 mm
- Üldkõrgus koos laadijaga: 1 700 mm
- Toiteühendus/toide: 18 kVA / AC200V, 3-faasiline, 50/60Hz
- Nimivõimsus (nimeplaat): 13,0 kVA
- Täieliku koormuse vool: 36 A
- Katkestuse/ lühisvoolu nimiväärtus: 2,5 kA
- Tööaeg (seisuga 2026/05/22 08:51:21):
- 4525 tundi: 4525 tundi
- Töö-/käitusaeg: 1975 tundi
- Töötlemisaeg: 1559 tundi
- Vaba kasutusaeg: 1733 tundi
- Osade loendur kokku: 25 600 tükki
- Töödetailide loendur: 21 801 tükki
- Kaasasolevad automaatika seadmed:
- Fanuc Compact Loader FC60 (2-teljeline servolaadur kahe paralleelse pneumaatilise haaratsiga, maksimaalne töödeldava detaili läbimõõt 60 mm, maksimaalne kaal 1,0 kg käe kohta, 90° pneumaatiline kallutusüksus).
- Integreeritud detailide etteandmise konveierilint (pikkus 800 mm)
- Integreeritud osade väljavoolukonveier (pikkus 600 mm)
- Lisavarustus, ei kuulu komplekti:
- Laastukonveier
- Tugevdatud kõrgsurve jahutusvedeliku pump
- Elektripingi
- Tööriistahoidjad
- Hüdrauliline jõuallikas
- SMW-Autoblok VNK 70-37 hüdrauliline õõnespingi silinder
- Täielik jahutusvedeliku süsteem koos standardpumbaga
- Tasanduselemendid / joondusplaadid
- Juhtimiskapp koos ventilaatoriga
- Elektriline trafo
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
