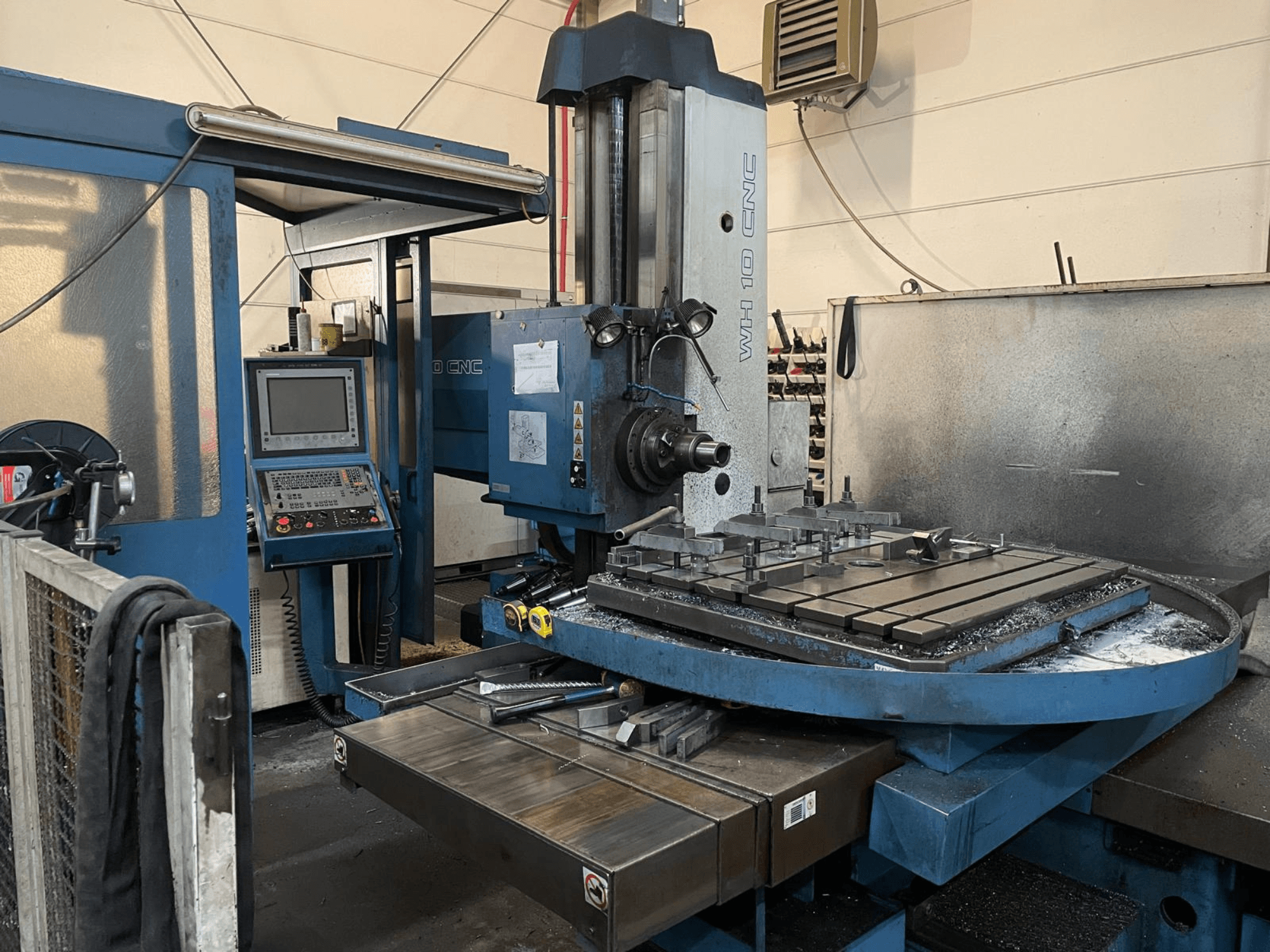

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Peaosa / spindel

  • Tööstusharu läbimõõt: 100 mm

  • Õõnespindi ääriku läbimõõt: 221,44 mm (h5)

  • Õõnespindli tsentreerimisava (W): 130 mm (H6)

  • Tööspindli pikendus (püstiku liikumine, W): 630 mm

  • Tööriista kinnitus: Hüdromehaaniline

  • Programmeeritav spindli pöörlemiskiiruse vahemik: 10-1800 min-1, töö ajal 50-120% ületamine potentsiomeetri abil

  • Peamootor (nagu ette nähtud): 20 kW / 2000 min-1

• Raam / teljed

  • Spindlipea vertikaalne reguleerimine (Y): 1100 mm

  • Spindli telje minimaalne kõrgus töölaua kohal: 0 mm

• Laud

  • Töödetaili maksimaalne kaal: 3000 kg

  • Kinnituspind: 1000 x 1120 mm

  • T-pesad (arv/suurus): 7 / 22 H8 mm

  • T-pesade vahekaugus (sisemine/äärne): 160 / 100 mm

  • Laua tsentreerimisava: Ø100 H6, sügavus 13 mm

  • Laua põikisuunaline liikumine (X): 1250 mm

  • Pikisuunaline liugliikumine (Z): 940 mm

• Hüdraulika, määrimine, jahutusvedelik

  • Töörõhk (hüdraulikaringid): 6,5-7,2 MPa

  • Töötava vedeliku mahud:

    • Peaosa: 32 dm3

    • Hüdrauliline seade: 15 dm3

    • Määrdeüksus: 5,5 dm3

    • Jahutusvedeliku paak CHZ-WH10: umbes 40 dm3

• Muud andmed

  • Müratase (A): max. 80 dB

  • Masina mõõtmed: vt mõõtmete joonistust

  • Kasutatav etteandejõud:

    • X (laua ristsuunaline reguleerimine): 16 kN

    • Y: ei ole täpsustatud

  • Tööriistarihmad: kaasas (üksikasjad täpsustamata)

Lisavarustus

• Roemheld torni kinnitussüsteem

• Nurgaplaadid (nurgad)

• Kinnitusplokid
