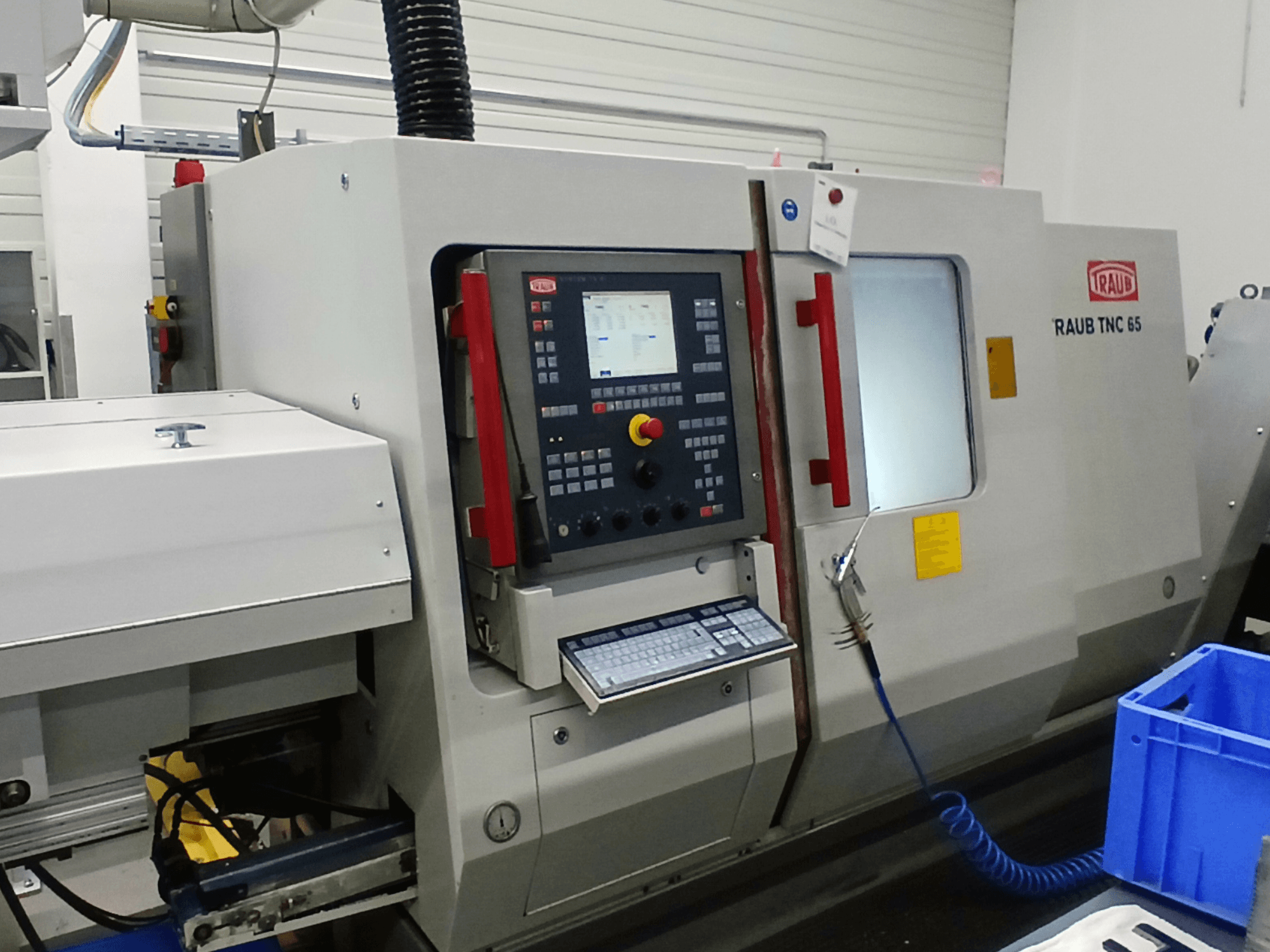

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Juhtimissüsteem: TX8i koos 64-bitise RISC kõrgjõudlusega protsessori ja täiendava PLC kõrgjõudlusega protsessoriga, integreeritud PCga.
- TX8i juhtimissüsteem TFT värvilise lameekraaniga ja elektroonilise käsirattaga
- Mitmevoolutrafo 460V / 400V / 380V / 220V / 200V, 50 Hz jaoks.
- Masina tööpinge: 400V 50 Hz
- Tarvikute tööpinge: 230V 50 Hz
- Juhtimispinge: 24V DC
- Mõeldud metallide ja plastide töötlemiseks määratletud lõiketeraga
- Maksimaalne treipikkus: 450 mm
- Peaspindli puur: 65 mm
- Spindli läbilöögiauk: 65 mm
- Maksimaalne kinnitusläbimõõt sõltuvalt spiraalsüsteemist: 60 mm
- Eesmise laagri läbimõõt: 66 mm
- Standardne kinnitushoidik: DIN 6343
- Maksimaalne kinnitusläbimõõt: 65 mm
- Peaspindli pöördemoment: 230 Nm
- C-teljeline põhispindel numbriliselt juhitav
- X-telje kiirkäigu/söötmise kiirus: 7,5 m/min
- X-telje etteandmisjõud 100% töötsükli juures: 5000 N
- X-telje kuulikruvi: 32×5 mm
- Z-telje kiire liikumiskiirus/söötmise kiirus: 10 m/min
- Z-telje söötmisjõud 100% töötsükli juures: 8000 N
- Z-telje kuulikruvi: 32×10 mm
- Y-telje kiire liikumiskiirus/söötmise kiirus: 3 m/min
- Y-telje liikumine: ±35 mm
- Y-telje söötmisjõud 100% töötsükli juures: 8000 N
- Y-telje kuulikruvi: 25×5 mm
- Tööriistajaamad: 10 (14 valikuliselt)
- Tööriistahoidja suurus: Ø30×55 mm
- Alternatiivne tööriistahoidja suurus: Ø25×48 mm
- Tööriista varre suurus: 20×20 mm
- Alternatiivse tööriista varre suurus: 16×16 mm
- Vastaspindi maksimaalne pöörlemiskiirus: 4000 p/min
- Vastaspindi maksimaalne kinnitusläbimõõt: 65 mm
- Vastaspindli võimsus: 11 kW
- Vastaspindli konstantse võimsuse vahemik: 1:8
- Vastaspindli pöördemoment: 210 Nm
- Vastaspindli kiire liikumiskiirus/söötmiskiirus: 10 m/min
- Vastaspindli liikumine: 520 mm
- Vastaspindli etteandmisjõud 100 % töötsükli juures: 6000 N
- Vastaspindli kuulikruvi: 32×20 mm
- C-telje vastaspindel kiirussünkroonse juhtimisega
- Tööriista ajam 1: 3,1 kW, 4000 pööret minutis
- Tööriista ajam 2: 3,1 kW, 4000 pööret minutis
- Tööriista jälgimine TX8i koos kulumise ja purunemise kontrolliga telje mootori jälgimise kaudu
- Keermelõikamine ilma kompenseeriva toorikuta
- TRAUB Polyform tarkvara freesimise programmeerimiseks C-teljega (esi-, piki-, silindriline pind)
- Ethernet-võrguühenduse ettevalmistus RJ45-liidesega
- Z/V-telje vastasspindli tarkvara koos määratletud lõpppositsiooniga (näoülekanne)
- Hüdraulikasüsteemi rõhk: 70 baari
- Hüdraulikapaagi maht: 70 l
- Jahutusvedeliku pumba rõhk: 12 baari
- Jahutusvedeliku mahutavus koos laastukonveieriga: 435 l
- Elektriline ühendatud koormus: 39 kW
- Masina kaal koos vastaspindli ja elektrikapiga: 5200 kg
- Müratase: 73 dB(A)
- Lubatud keskkonnatemperatuur: 5-40 °C
- Maksimaalne suhteline õhuniiskus 40 °C juures: 50 %
- Tööpiirkonna torniosa: 450 mm
- Tööpiirkond kuni vastaspindlini: 520 mm
- Tööala kokku: 728 mm
- Minimaalne kaugus F vastaspindli kontuurist: 127 mm

- Masinal on Y-telg revolvrile 1, kuid mitte revolvrile 2.

Lisavarustus

- Töödetaili mahalaadimisseade koos haaratsiga revolvris 2
- Hingedega lintlaastukonveier, tühjenduskõrgus 1200 mm
- Kõrgsurve jahutusvedeliku süsteem programmeeritavate rõhuastmetega 20 / 5 baari
- Ettevalmistus väljatõmbe- ja filtrisüsteemile, ühendus Ø200 mm, 400V pistikupesa
- Rauasööturi liidese ettevalmistus DNH 61
