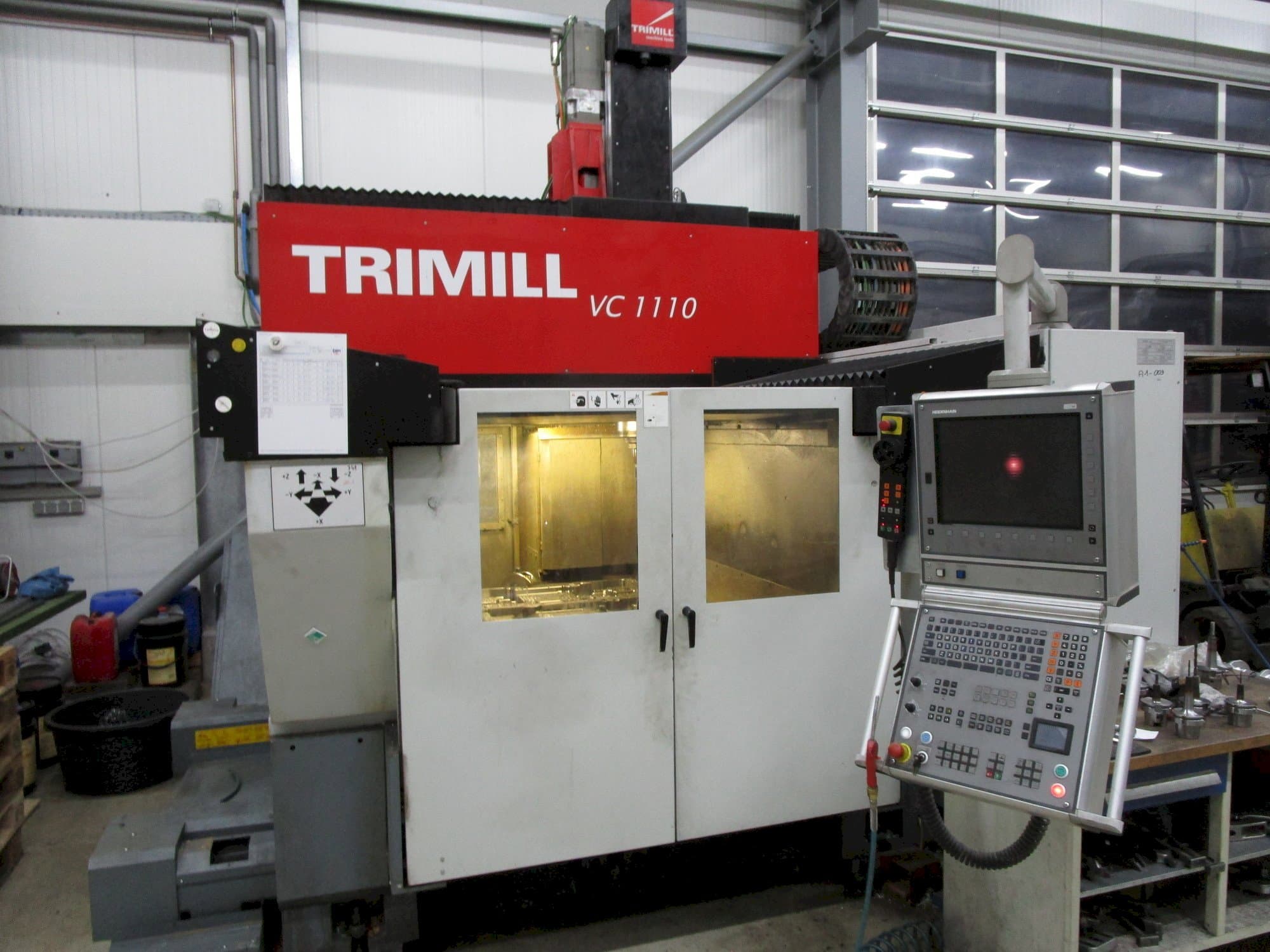

TRIMILL VC1110 vertikaalne töötluskeskus

Kuva algkeeles

See TRIMILL VC1110 vertikaalne töötluskeskus valmistati 2011. aastal Tšehhi Vabariigis ja sellel on 34 000 tootmistundi, millest 15 250 on spindli tundi. See on varustatud Heidenhain iTNC 530 juhtseadmega. Masina spindli pöörlemiskiirus on 24000 pööret minutis.

Ülevaade

kaubamärk: TRIMILL
aasta: 2011
MUDEL: VC1110
tootmistunnid: 34000
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Masintöötluskeskused (vertikaalsed)
saadavus: Müüdud
juhtseadme tootemark: Heidenhain
GINDUMACI ID: DE-MIL-TRI-2011-00002

Tehniline teave

Juhtseade

Kaubamärk: Heidenhain
Mudel: iTNC 530

Põhiajam

Spindli kiirusvahemik: 24000 1/MIN
Telgede arv: 3

Liikumine

X-TELG Liikumine: 1100 mm
Y-TELG Liikumine: 1000 mm
Z-TELG Liikumine: 700 mm

Toorik

Tooriku kaal: 8000 kg

Laud

Välipikkus: 1300 mm
Välilaius: 1370 mm

Tööriistad

Tööriistahoidiku tüüp: HSK - A100

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Kõrgsageduslik põhivõll 25 kw, 170 nm, hsk 80 tööriistahoidik
- - Freesspindli jahutus
- - Suruõhu juurdevool läbi sisemise spindli
- - Masinalaud toorikute vastuvõtmiseks
- - Cnc-juhtimine heidenhain itnc 530 hsci 15" tft värvilise ekraaniga
- - Otsetee mõõtmise süsteemid kõigil telgedel
- - Plaadikujundusega tööriistavahetaja 10 tööriista jaoks
- - 2 kruvikonveierit, 1 hanekelaga liistkonveier
- - Tööala korpus komplektne, sh. Tekstiilist katus
- - Kõrgsageduslik viimistlusspindel imt 8 kw automaatse tööriistaklambriga hsk 40, 24. 000 1/min, dokkimisjaam
Kvalitatiivsed eelised masinale:
- - Blumi laserjuhtimine tööriista mõõtmiseks
- - Madalsurve minimaalne kogus õlitamine välise etteande trimmiga inform
- - Trimilli kaugteenus
- - Kinnituse kinnitusplaat 1. 300 x 1. 350 x 150 mm t-piludega
- - Stabiilne 3-teljeline masin, mis on spetsiaalselt välja töötatud tööriistade, stantside ja vormide valmistamiseks
- - Liikumiskiirused [mm/min] 30 000
- - Telje kiirendused [m/s2] 3
