TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Masin: TruBend 5085 (2720 mm x 850 kN) koos BendMaster 60-ga.

  • Stabiilne täisterasest masina raam

  • Presspalk sfäärilise laagri ja kallutusreguleerimisega

  • Elektrohüdrauliline 4-silindriline ülemine ajam

  • Suurepärane servavõimalus

  • Lamedad esiplaadid

  • Kaasaegne plokkhüdraulika

  • Elektrooniline rõhu tasakaalustamine

  • Klaasskaala ja vedru kompensatsiooniga mõõtesüsteem

  • Hüdraulikaõli masinas (eluaegne määrimine)

  • Õlijahuti

  • Juhtimiskapi jahutus õhk-õhk soojusvaheti abil

  • Kaasaegne masina konstruktsioon

• Stopp/tagasi mõõtmine

  • Peatussüsteem

  • Tagasisuunasüsteem: 2 telge (X ja R)

• Tööriista kinnitus

  • Ülemine tööriistahoidja, käsitsi kinnitus, karastatud

  • Alumine tööriistahoidja, hüdrauliline kinnitus, karastatud

  • Alumine tööriistavahetus, 2 asendit, pneumaatiline

• Kroonimine

  • Käsitsi kroonimine

• Juhtimine

  • TRUMPF TASC 6000

  • Graafiline töökoja programmeerimine

  • Windows XPe (embedded), Pentium 4, 2,8 GHz

  • 2 GB RAM

  • 15-tolline puuteekraan

  • Võrgupõhine

  • Teleteenus modemi kaudu

• Töötamine

  • Juhtpaneel koos LCD-klahvistiku ja jalalülitiga

  • Kommunikatsiooniriba

• Ohutus

  • Standardsed ohutusseadmed

  • BendGuard ohutusseadis ülemiste tööriistade jaoks kuni 390 mm ulatuses

  • CE-märgis

Lisavarustus

• TRUMPF BendMaster automaatika (standardvarustus)

  • Robot/käitlus

    • Stabiilne alus ja manipulaator valatud alumiiniumist

    • Kandevõime 60 kg (töödeldav detail pluss haarats)

    • Madala profiiliga keevitatud põrandarööpad

    • Lehtmetalliandur kontuuri tuvastamiseks

    • Pöörlev läbivool hõlpsaks haaratsite vahetamiseks

    • Haaratsite ühendus BendMasteril

    • Andurid 4-teljelise tagantjärele mõõtmise süsteemi jaoks

    • Elektrilised ajamid

    • Topeltlehe tuvastamine

    • NC haaratsite üleandmisjaam

    • Vaakumi tekitamine imikogumispidurite jaoks

  • Juhtimine

    • TRUMPF PC-juhtimine koos operaatoriterminaliga

    • Teleservice modemi kaudu

    • Juhtimine ekraani, hiire ja klaviatuuri abil

  • Ohutus

    • Ohutuspiirde koos juurdepääsuuksega

Maailma esimene pildituvastusega painutusautomaatika maksimaalse paindlikkuse tagamiseks kuni 40 kg kaaluvad lehtmetallidetailid, 6-teljeline tagantjärele mõõtmise sensoritehnoloogia

Maksimaalne kordustäpsus tänu nurgaanduri tehnoloogiale (ACB) automatiseeritud töö puhul

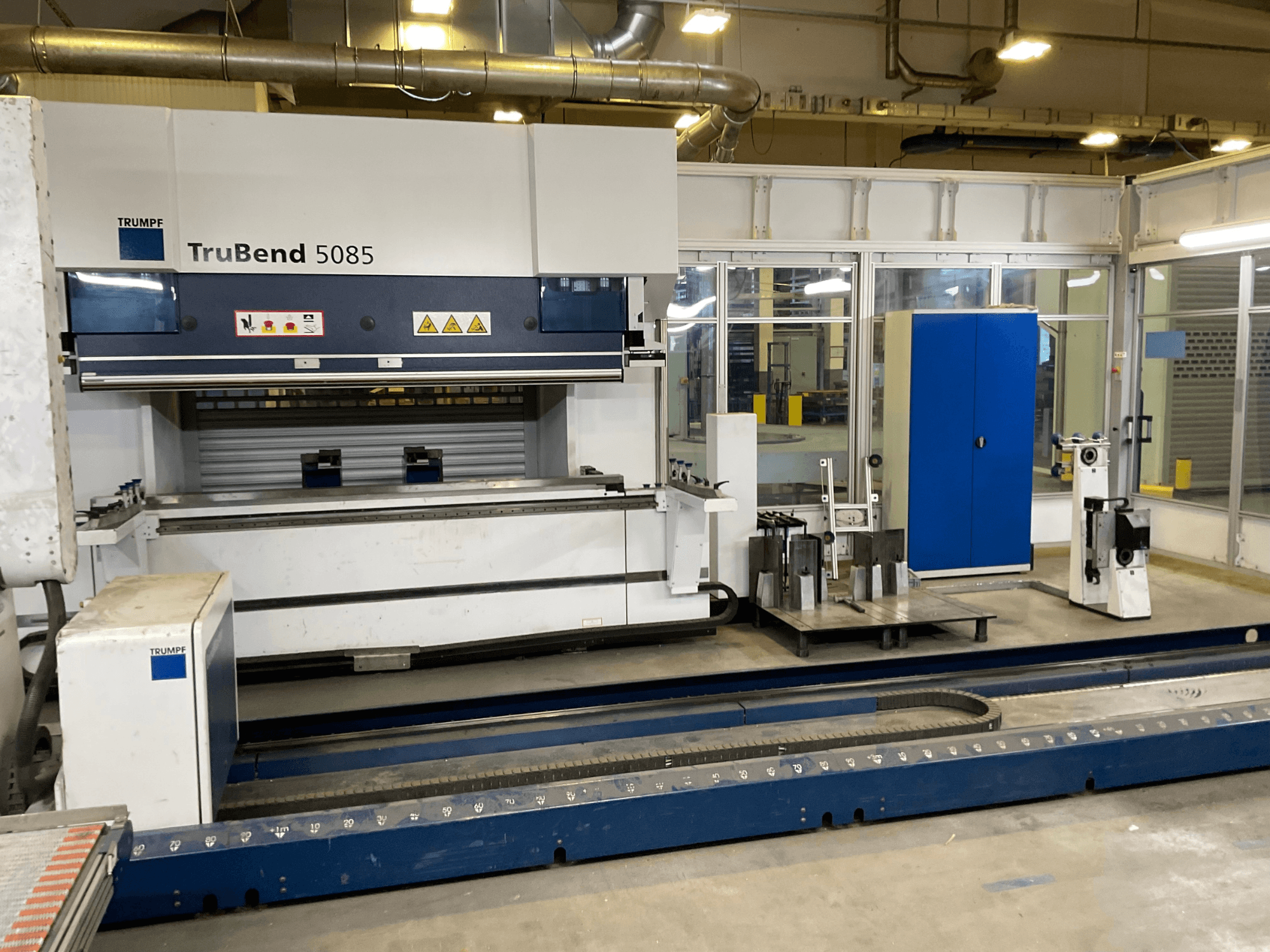

TruBend 5085 (2720 mm x 850 kN) koos BendMaster 60-ga
