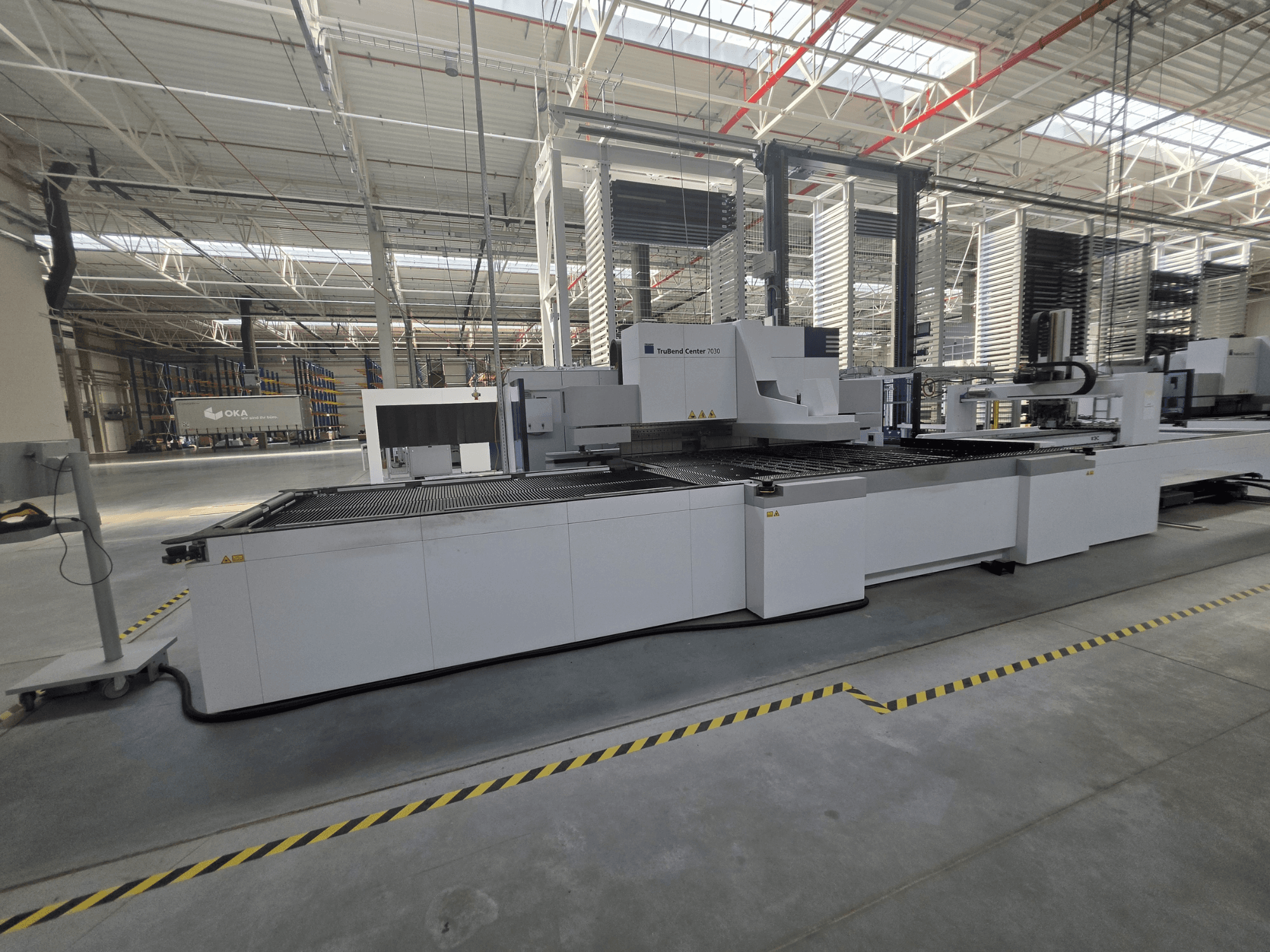

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstruktsioon: keevitatud terasraam; painutussüsteem: kiilajam; kumerus: kaasas, reguleeritav juhtimispuldi abil

• Võimsused

  • Maksimaalne painutusserva pikkus: 3 123 mm

  • Minimaalne painutusääre pikkus: 200 mm

  • Minimaalne painutuslaius standardhoidikuga: 145 mm

  • Minimaalne painutuslaius ENW-tööriistadega: 40 mm

  • Kasti maksimaalne kõrgus: 220 mm

  • Hoidiku kinnitusjõud: 101 t

  • Materjali paksus: min 0,4 mm; maks konstruktsiooniteras 3,0 mm; maks roostevaba teras 2,2 mm; maks alumiinium 4,0 mm

• Käsitsemine ja positsioneerimine (integreeritud)

  • 2-teljeline detailimanipulaator 12 imimooduliga; X-suunaline liikumisulatus 2 653 mm; tööliikumine 100 mm

  • 5-teljeline tagumine piiraja; pöörlev manipulaator; esipiraja; laadimiskäärid

  • Detali automaatne positsioneerimine ja pööramine

• Kiirused

  • Y-telje kiirliikumine: 250 mm/s

  • Eesmine piiraja: 3 000 mm/s

  • Detali manipulaator: 3 000 mm/s

  • Pöörlev manipulaator: kuni 3 pööret sekundis

  • ToolMaster Bend: 2 400 mm/s

• Positsioneerimistäpsus

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC-juhtimine

  • 21,5-tolline puutetundlik ekraan; Windows 7 Ultimate 64-bit; klaviatuur ja hiir

  • USB; RJ45; Ethernet 10/100 Mbit/s; Interneti-teleservice/kaugdiagnostika

• Programmeerimistarkvara

  • TecZone Foldi ujuva litsentsiga

  • Automaatne programmeerimine 2D/3D-andmete põhjal, painutusprogrammide automaatne genereerimine

  • 3D-painutamise simulatsioon; kokkupõrgete kontroll; programmi käsitsi muutmine

• ToolMaster Bend (tööriistade automaatne käitlemine)

  • Automaatne kinnitusvahendite positsioneerimine ja seadistamine vastavalt programmile

  • Standard-, Pick&Place- ja kõverate hoidikute automaatne positsioneerimine

• Komplektis olevad tööriistad

  • 16 standardkinnitusvahendit (igaüks 160 mm)

  • 6 Pick&Place kinnitusvahendit; segmendid 10/15/20/40 mm

  • Nurgakinnitusvahend, pikkus 199 mm

  • OBW90 ja UBW90 painutusriistad

• ENW-seadmed

  • ENW-funktsioon kinnitusvahendite kallutamiseks

  • ENW110-40 tööriist, pikkus 3 123 mm, sügavus 40 mm

  • Minimaalne painutuslaius ENW-ga: 40 mm

• Painutusnurga mõõtmine

  • Optiline painutusnurga abisüsteem integreeritud kaameraga

  • Programmeeritud ja tegeliku nurga graafiline võrdlus

  • Nurgamõõtmiseks vajalik detailikülje minimaalne pikkus: 10 mm

• Ohutus

  • CE-sertifikaat; pöörlevad ohutusuksed; ohutusvalgusbarjäärid

  • Tööala juurdepääsu kaitse; jalglüliti koos aktiveerimisnupuga; hädaseiskamine

• Toitepinge: 80 kVA

Lisavarustus

• Automaatne laadimis-/tühjendussüsteem koos ladustamisliidesega

  • Automaatne tooriku eraldamine ja etteandmine; edastamine painutuskeskusesse

  • Valmisdetailide automaatne mahalaadimine lintkonveieriga

  • Tooriku maksimaalne suurus: 3 048 x 1 500 mm

  • Ladustamisliides kaasas

  • Laadimiskäru: ei kuulu komplekti

  • Rööbaste komplekt: ei kuulu komplekti

• Täiendavad detailide käitlemismoodulid

  • 12 kolmepinnalist vaakummodulit (ülemine/alumine/eesmine imemisala)

  • 6 magnetmodulit ja 4 kahepoolset magnetmodulit

  • Vaakum- ja magnetmooduleid saab kasutada koos

• Identifitseerimis- ja ühendusvarustus

  • Traadita 2D-koodilugeja Bluetoothiga

  • Võimalus lugeda vöötkoode ja DataMatrix-koode

  • Tootmisprogrammi automaatne laadimine
