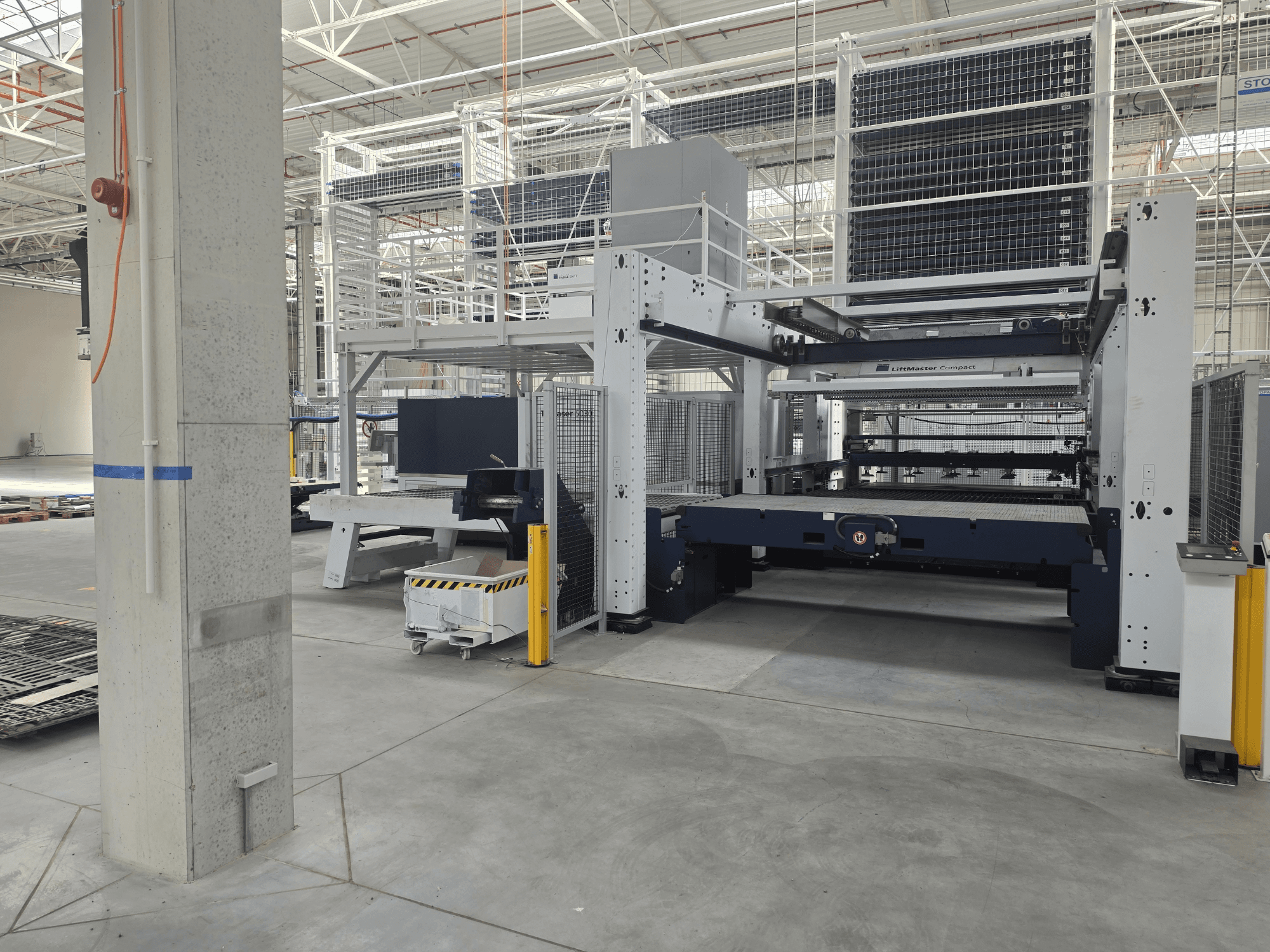

TRUMPF - TruLaser 5030 fiber L76 FMCPL-CUT-TRU-2022-00001

• Tööala: 3 000 x 1 500 mm; X 0–3 000 mm / Y 0–1 500 mm / Z 0–115 mm

• Masina konstruktsioon: suletud masinaraam; portaalajam otseste lineaarsete ajamitega; automaatne pikisuunaline alusplaadi vahetaja; integreeritud juhtimiskapid ja hoiukapp; tööpindade valgustus; masina olekuindikaator; vee-/õhujahuti ja laserjahuti; vastab CE-nõuetele; ümbritseva õhu temperatuur 5–35 °C

• Dünaamika/täpsus: maksimaalne samaaegne telgede kiirus 280 m/min; Ps 0,03 mm; Pa 0,05 mm; minimaalne programmeeritav samm 0,001 mm

• CNC-juhtimine: Siemens SINUMERIK 840D sl koos 21,5-tollise värvilise MultiTouch-ekraaniga; MultiTouch HMI; USB ja RJ45; integreeritud tehnilised andmed; programmeeritav lõikegaas/rõhk; tootmise planeerimine; mitme lehe töötlemine; automaatne väljalülitamine; kaugtoe liides; seisukorra juhend; lõikamisjuhend; Central Link; Online Update Manager

• Laserallikas: TRUMPF TruDisk 6001 (6 kW) tahkislaser; kiire juhtimine kiudoptika kaudu; üks LLK-väljund; suletud kiirejuhtimine; kõrge tagasipeegeldusvastasus; stabiilne väljund kogu kasutusaja jooksul

• Lõikepea: universaalne lõikeüksus; ühe lõikepea strateegia; adaptiivne läätsesüsteem; kaitseklaas koos veebipõhise seisukorra jälgimisega; pihusti automaatne tsentreerimine; kokkupõrke kaitse; mahtuvuslik kõrguse reguleerimine; automaatne fokaalpositsioon; juhtlaser

• Standardlõikamisfunktsioonid: AdjustLine; BrightLine fiber; ControlLine; FastLine; FlyLine; FocusLine; NitroLine; PierceLine; Performance-pakett; kiirlõikamispakett; vase ja messingi lõikamispaketid; Micro-weld

• Täiendav lõikepakett: Highspeed Eco (sulatuslõikamine, keskmise paksusega roostevaba teras) kuni 70% lõikegaasi kokkuhoiuga ja kuni 100% lehtmetalli läbilaskevõime suurenemisega

• Automaatne pihusti vahetaja: 21 positsiooni; materjalist ja protsessist sõltuv automaatne vahetamine, puhastamine ja taastamine; vähendab seadistamis- ja käitlemisvajadust

• Drop&Cut: integreeritud kaamera; seostab järelejäänud lehe reaalaja pildi detaili geomeetriaga; lõikamise reaalaja eelvaade; põhiliseks kasutamiseks ei ole vaja eraldi programmeerimist

• Protsessi jälgimiskaamera: esiosa jälgimine (~2,5 m); kaugvaatlus; esialgse tulemuse hindamine; videovoog välisele monitorile

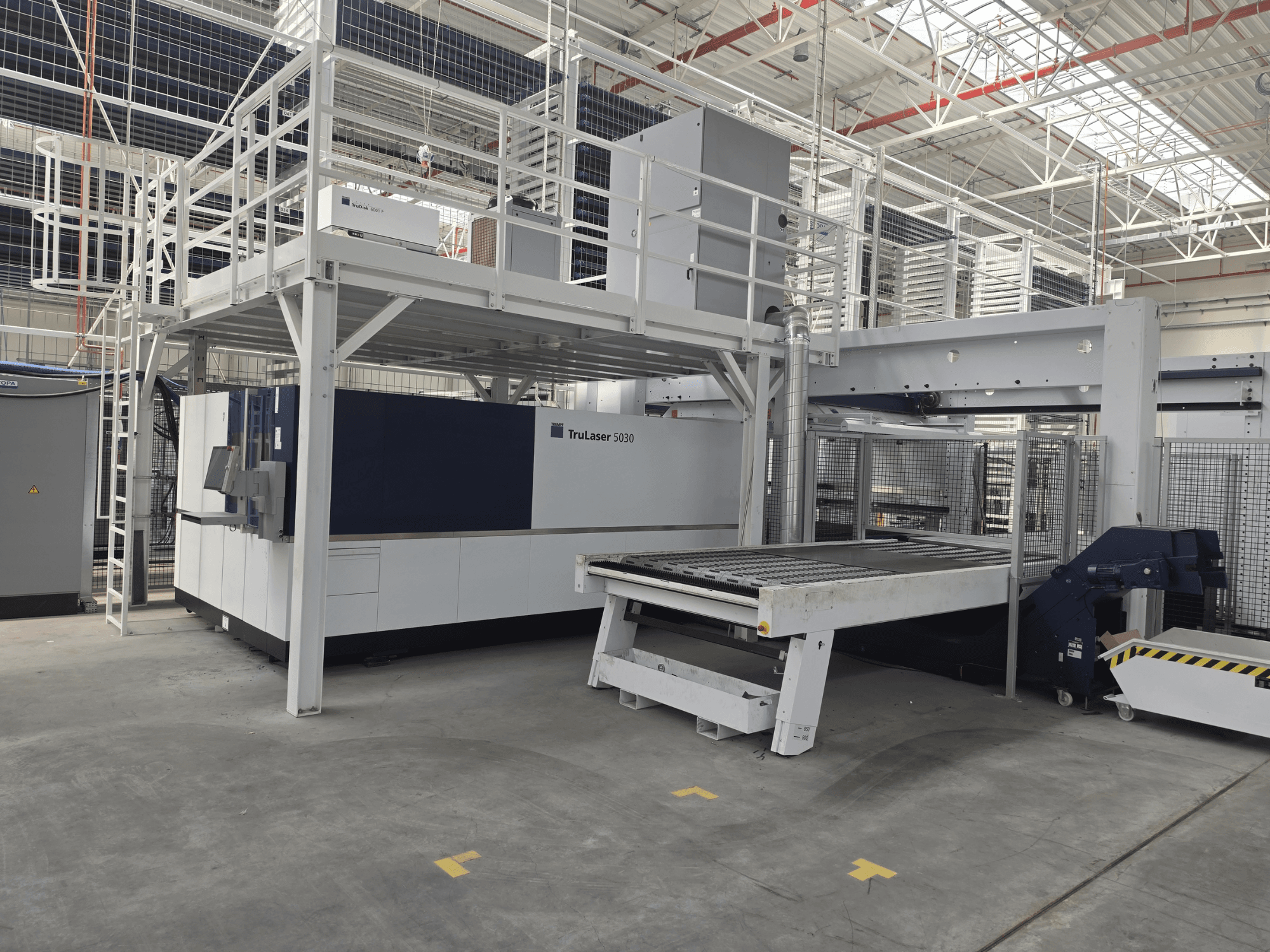

• Kaubaaluste/materjali käitlemine (masinaga integreeritud): automaatne pikisuunaline kaubaaluste vahetaja; laadimine/mahalaadimine paralleelselt töötlemisega; juurdepääs kaubaalustele kolmest küljest

• 1 x TruTops Boost litsents

Lisavarustus

• LiftMaster Compact 1530 (AL34) automaatne laadimis-/mahalaadimissüsteem

  • Tüüp 1530; maksimaalne lehe suurus 3000 x 1500 mm; minimaalne lehe suurus 1000 x 1000 mm

  • Lehe maksimaalne paksus 25 mm; lehe maksimaalne kaal 900 kg; mahalaadimise maksimaalne kaal 900 kg

  • Kühvli tõstjaga: maksimaalne paksus 25 mm; kühvli tõstja ja lintkonveieriga: maksimaalne paksus 15 mm

  • Minimaalne detaili suurus reha tõstjaga: 150 x 150 mm

• LiftMasteri varustus/lisavarustus

  • Ladustamisühendus; pikendatud kaubaaluse väljaviimine masinast

  • Lehtede eraldusseade; kahe lehe tuvastamine; sünkroonne laadimine

  • Õhukeste lehtede eraldamine (0,8–2,0 mm); laadimisjaam 90 mm virna kõrgusele

  • Konstruktsiooniterasest laadimiskahvlid, 67 mm vahekaugus, vahetatavad hambad

  • Valmisdetailide kaubaalune; konstruktsiooniterasest mahalaadimiskahvlid, hammaste vahekaugus 33,5 mm

  • Lineaarne versioon: lineaarne telg haaratse raami liikumiseks

  • Täiendav portaaljaam

• PartMaster portaaljaamas: valmistooteid ja raame ergonoomiline sorteerimine; sobib kuni umbes 12–12,7 mm lehe paksusele

• Ladustamise integreerimine

  • STOPA ladustamisühendus; masin on ette valmistatud automatiseeritud ladustamise integreerimiseks; ladustamise liides

  • TC-CELL / TruTops Fab Module ladustussüsteem täisautomaatseks materjali- ja tootmisvoo juhtimiseks

  • Tooraine ja valmislehtede andmevahetus

  • Ladustamisühenduse ohutusseadmed, sealhulgas teine ohutusvalgusbarjääri ahel

  • Projekteerimine/süsteemi disain: TRUMPF ja STOPA
