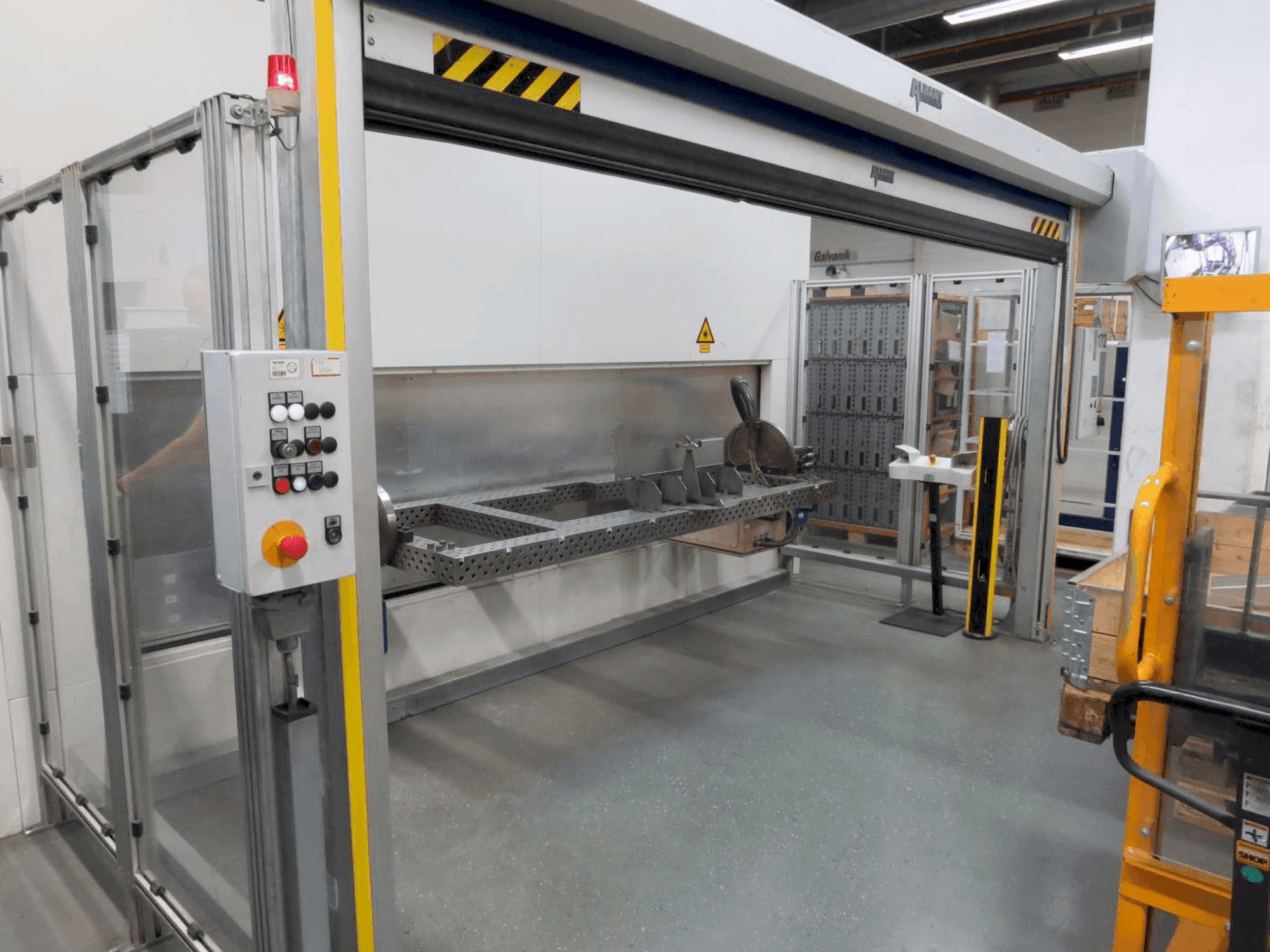

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Täiendav varustus

• Kinnituslaua mõõtmed (X x Y) 2400x1000mm.

Masina eelised

Kvalitatiivsed eelised masinale

• Laservalguskindel kaitsekabiin katusega, ccd kaamera, mustvalge monitor, reguleeritav ristik, kaamera toitekaabel, 30 m pikk, ja bnc videokaabel, 10 m pikkune.
• Objektiiv fookuskaugusega f = 200 mm, kaitseklaasi kassett kaitseklaasi lihtsaks vahetamiseks
• Kiirte juhtimine ja kujundamine, optiline kaitse laval crossjeti abil, kuueteljeline tööstusroboti mehaanika liigendatud kinemaatikaga
• Töötlemisoptika beo 7000210p laserkeevitamiseks, mis on ette nähtud ettenähtud kandevõime ja 30 kg inertsmomendi jaoks
• Põhiaeg komponentide paralleelne laadimine ja mahalaadimine, ripprobotiga robotkambri projekteerimine.
• Laiendatav kuni 4 laservalguskaablini, kollimatsioon 0° koos defokuseerimise ja kaameraga jälgimisega.
• Plasmanduri hoidikuga pilootlaser, pilootlaseri juhtimine laseri abil
• Winlase laserprogrammeerimise tarkvara. Salvestusvõimalus 99 laserprogrammi jaoks.
• Väljundvõimsus: 3000 vatti töödeldaval detailil, kokku 4000 vatti koos 1000 vatti juhtimisreserviga
• Optika seadistus 1 kiirlülitiga laservalguskaabli jaoks (lülitusaeg 50 ms), optika seadistust saab

Masina tehnilised eelised

• Laserseade, kiire juhtimine ja vormimine trumpf nd:yag laser hl 3006 d, laservalguskaabel llk-b 06, pikkus 40 m
• 2 nc pöördtelge, igaüks vastulaagriga ja vaba kinnituslaius 2000 mm
• 1 peamine pöörlemistelg komponentide sisse- ja välja pööramiseks, tüüp handte sf - l4000
• Pöördeala kaitse ruloo abil salongi laiuselt
• Kaitseklaas, kandja etteandeplaadi väljatõmbesüsteem, robotiga ühilduv
• Valgustihe integreerimine kaitsvasse salongi, tarkvara
• Komponentide positsioneerija: topeltpööratav positsioneerija dwpv 500ms kahe komponendi kinnitusseadme hoidmiseks
• Kuka kr 30/ ha (kõrge täpsusega) robot kr c2 kontrolleriga, bnc videokaabel, 10 m pikk
• Kiu läbimõõt 600 mm, õhuhulk 4000 m3/h, integreeritud, automaatne kustutussüsteem
• Põrandapinna vajadus sh. Pööratav asendiregulaator: (lxl): 4800mm x 4300mm

Lisainformatsioon

Masinal pole traadisööturit // Masin on endiselt toite all
