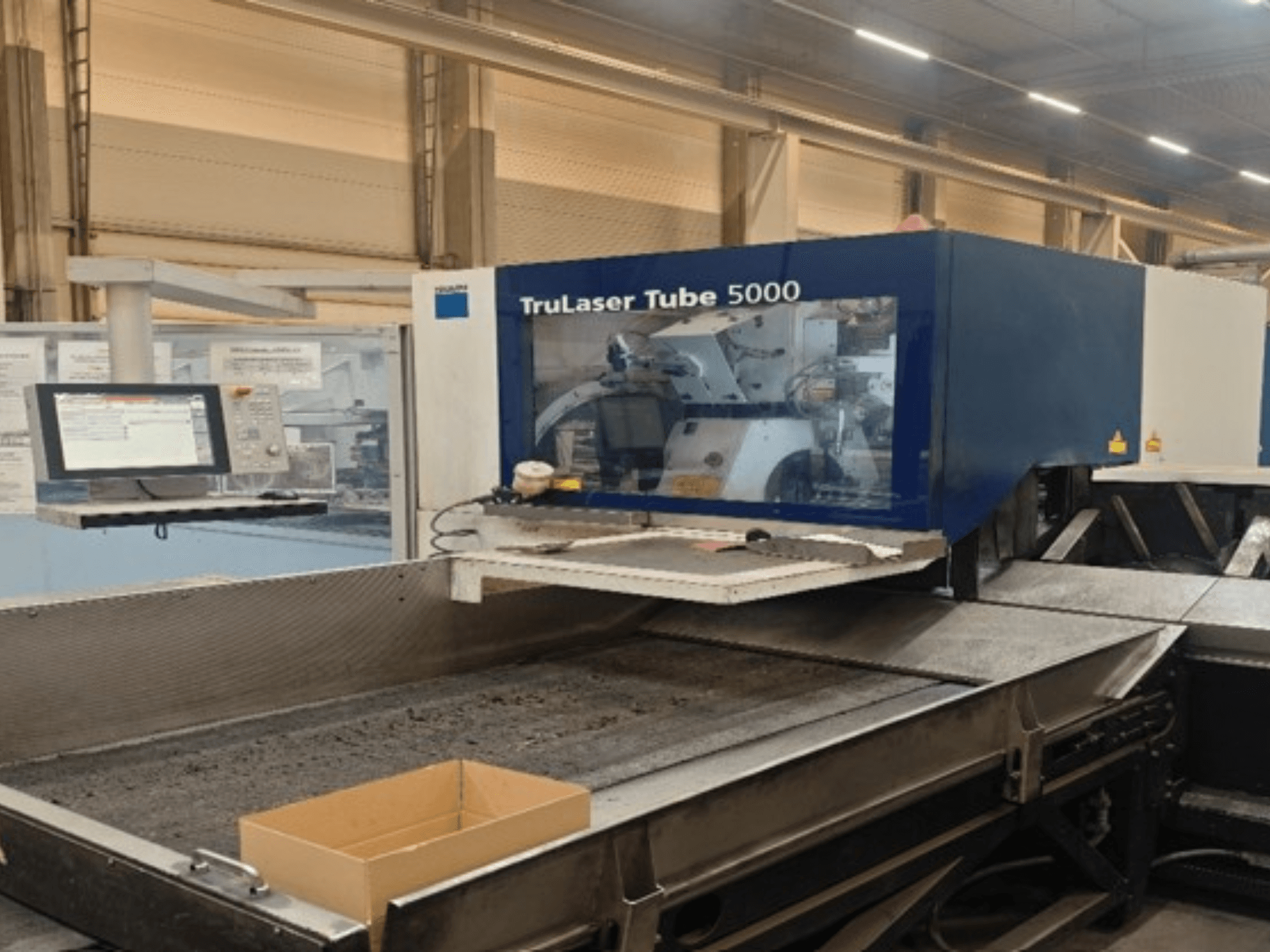

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• A1-telje (tõmbepatron) töövahemik: n × 360°

• A2-telje (toitmisjaam) töövahemik: n x 360°

• Töödeldava detaili toormaterjali maksimaalne pikkus: 6500 mm

• Töödeldava tooriku minimaalne pikkus: 3000 mm

• Tööeseme minimaalne/maksimaalne välisläbimõõt (ringikujuline): 20–152 mm

• Tööeseme minimaalne/maksimaalne külje pikkus (ristkülikukujuline, maksimaalse ümbermõõduga ringi puhul 170 mm): 20–150 mm

• Tööeseme valmisosa maksimaalne pikkus: 3000 mm

• Tööeseme torujäägi minimaalne pikkus: 120 mm

• Tööeseme jäägi maksimaalne pikkus: 400 mm

• Kimpu mõõtmed, maksimaalne ristlõige: 600 x 750 mm

• Kimpu mõõtmed, maksimaalne kaal: 4000 kg

• Materjali kaal – töödeldava detaili maksimaalne kaal: 130 kg (laadimispikkus 6,5 m)

• Materjali kaal, töödeldava detaili maksimaalne kaal meetri kohta: 20 kg/m

• Kiirused X-teljel (+): 170 m/min

• Kiirused X-teljel (-): 100 m/min

• Y-telje kiirused: 60 m/min

• Z-telje kiirused: 60 m/min

• A-telje kiirused: 780 °/s

• Positsioneerimistäpsus, positsiooni hälve Pa: ±0,2 mm / ±0,015°

• Positsioneerimistäpsus, keskmine positsiooni hajuvus Ps: ±0,06 mm / ±0,005°

• Väikseim programmeeritav liikumistee pikkus: ±0,01 mm / ±0,001°

• Objektiivi lõikepea fookuskaugus: 155 mm

• Sügavus 7000 mm; pikkus 16000 mm (laadimine 6,5 m, mahalaadimine 3 m)

• Laseri töötundid: 15 786

Lisavarustus

• Võimalus vähendada ringtoru minimaalse välisläbimõõdu 15 mm-ni (20 mm-st)

• Võimalus vähendada ristkülikukujulise toru minimaalse külje pikkust 15 mm-ni (20 mm-st)

• Võimalus suurendada valmisdetaili maksimaalset pikkust 6500 mm-ni (alates 3000 mm-st)

• Valik „Valmisdetailide pikkus +1,5 m”: lisab valmisdetaili pikkusele 1500 mm

• Valikuline 8,0 m laadimissüsteem: suurendab töödeldava detaili maksimaalset kaalu 160 kg-ni (varem 130 kg)
