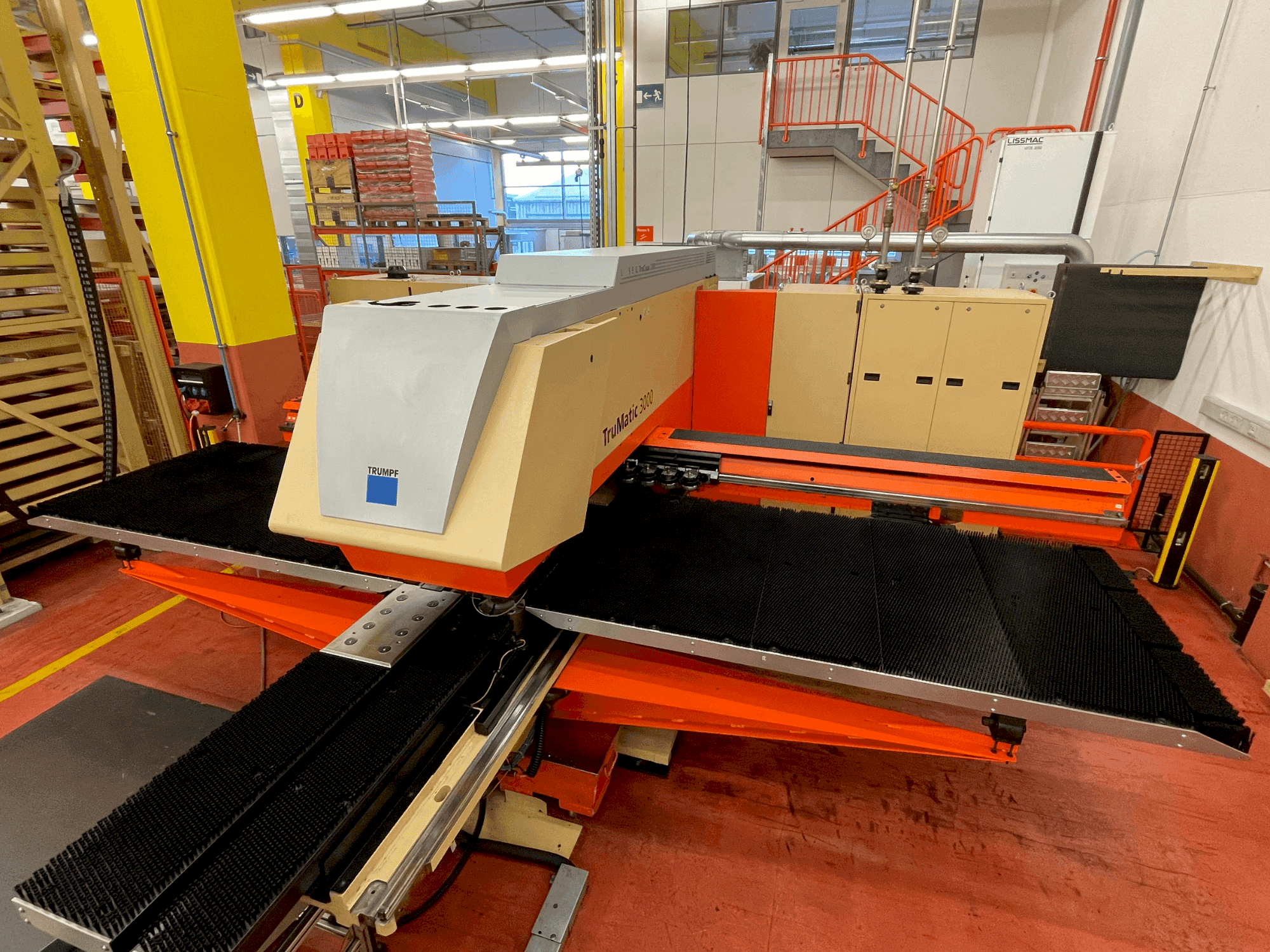

TRUMPF - TruMatic 3000DE-BEN-TRU-2009-00001

Täiendav varustus

• Laastukonteiner // TRUMPF laser TruCoax 2000 CO2 laser // Jahutus plaatsoojusvaheti abil
• Lineaarne salv 19 tööriistapositsiooni ja 2 klambriga // Detailide klapp 300 mm x 500 mm // Heade osade kast
• Laserlõikuspea 7,5-tollise objektiiviga // Kiirvahetatav lõikepea süsteem // FocusLine, NitroLine, SprintLine, ContourLine
• Hüdrauliline stantspea // Ühe tööriista hoidik // Tööriista pihustusmäärimine // Stantsi nälkjate eemaldamine // Mitmekiireline valgusbarjäär
• Kompaktne tolmuimejasüsteem // 38 RTC kassetti koos stantsplaadiga // Kiirkomplekt
• TRUCOAX2000V4
• Kinnitusjõud 3200 KN / Doseerimiskäik 155 mm / Kruvi läbimõõt: 40 / Sammaste vahe: 720 x 720 mm / SGM pumba töötunnid: 28 422 h / Masinatsüklid: 1 274 782 / Pumbamootori võimsus: 5,5 kW / Materjali varasem kasutusala: Makrolon läbipaistev / PC / Dokumentatsioon saadaval paberkandjal saksa keeles

Masina eelised

Masina tehnilised eelised

• X-telje tööala: 2500 mm // y-telje tööala: 1250 mm
• Max. Lehe paksus: 4 mm // max. Stantsimisjõud: 165 kn
• Tööriistade arv: 19–190 tööriista koos multitööriistaga // max. Stantsimiskiirus: 600 lööki/min
• Stabiilne ja kergesti ligipääsetav c-raam // koordinaatjuhik ülitäpseks töötlemiseks // hooldusvabade kolmefaasiliste servomootoritega ajamid
• Programmeeritava kinnitusseadmega ümberpositsioneerimisseade // harjalauad // programmeeritav lõikegaasi rõhk
• Kõikide tööriistade 360° pöörlemine // tööriista pikkuse kompenseerimine // adaptiivne käigu kalibreerimine // ebatasanduste eemaldamise ja valtsimise tehnoloogia
• Laiendatud masinavarustus // vibratsioonisummutuspaigaldus
• Pakkumine, mis koosneb arburg allrounder 720 survevaluvormimasinast koos automatiseerimisega / 1. Kuka roboti eemaldamise ja käitlemisega / 2. Kuka robot (oranž) / ulti imemisseadmest / liuguri freesimis- ja puhastusjaamast / farrag kuivatist

Lisainformatsioon

Kiir sisse lülitatud: 13485 tundi Laser sisse lülitatud: 49048 tundi Tooriku maksimaalne kaal: 120 kg Maksimaalne läbipääsukõrgus: Stantsimisrežiim 35 mm, Laseri töö 22 mm Maksimaalsed kiirused: X-telg 90 m/min, Y-telg 60 m/min, samaaegne 108 m/min Tööriistavahetuse aeg: Üksiktööriist u. 4,4 sekundit, MultiTool u. 2,2 sekundit Maksimaalne stantsimise läbimõõt (üksik käik): 76,2 mm kõigil tööriistapositsioonidel Maksimaalne vormimiskõrgus: 25 mm Juhtimissüsteem: Avatud juhtimissüsteem, mis põhineb Bosch PNC-P-l Juhtpaneel 15' TFT puutetundliku värvilise ekraaniga Programmihaldus, veebipõhine abi/teostus VPN-i kaudu Diagnostikafunktsioonid, sh laserlogiraamat Integreeritud tehnoloogiaandmed Teleteenindus VPN-i kaudu Andmeedastus: USB-liides ja võrguühendus Võrguühendus, sh paigaldus Teleteeninduse kaudu Ethernet: 10 MBit/s või 100 MBit/s Võrguühendus: RJ45 või BNC (lisaadapteri kaudu) Võrguprotokollid: NetBeui, TCP/IP või NFS
